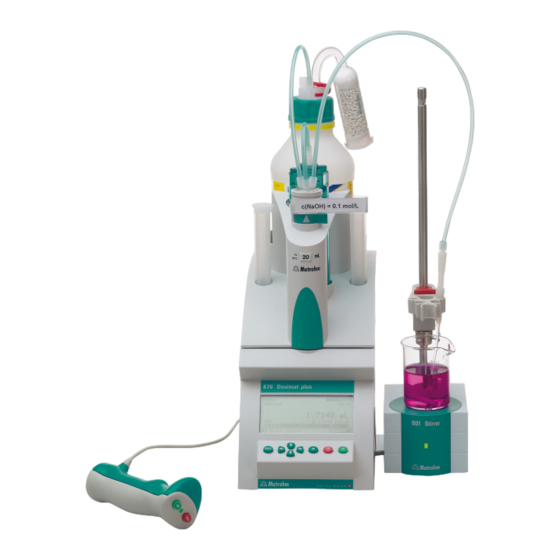

Metrohm 876 Dosimat plus Handbuch
Ein universell einsetzbarer dosierer
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Metrohm 876 Dosimat plus
Inhaltszusammenfassung für Metrohm 876 Dosimat plus
- Seite 1 876 Dosimat plus Handbuch 8.876.8003DE / 2014-11-25...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 876 Dosimat plus Handbuch 8.876.8003DE / 2014-11-25 dm/ebe...
- Seite 4 Technische Dokumentation Metrohm AG CH-9100 Herisau techdoc@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse. Dokumente in weiteren Sprachen finden Sie auf...
-
Seite 5: Inhaltsverzeichnis
Schlauch- und Kapillarverbindungen ........4 1.4.4 Brennbare Lösungsmittel und Chemikalien ....... 5 1.4.5 Recycling und Entsorgung ............5 2 Geräteübersicht 876 Dosimat plus ..............6 Dosierhandgriff (Manual Dosing Controller) ...... 8 3 Installation Gerät aufstellen ..............9 3.1.1 Verpackung ................9 3.1.2... - Seite 6 Allgemeine Beschreibung ............47 6.2.2 Lösung wählen ..............48 6.2.3 Betriebsart wählen ..............48 6.2.4 Dosierparameter ..............49 6.2.5 Reporte (Reports) ..............51 7 Betrieb und Wartung Allgemeines ................. 52 Qualitätsmanagement und Qualifizierung mit Metr- ohm ..................52 ￭￭￭￭￭￭￭￭ 876 Dosimat plus...
- Seite 7 Befehle und Variablen ............63 9 Technische Daten Dosierantrieb ..............65 Schnittstellen ..............65 Netzanschluss ..............65 Sicherheitsspezifikationen ..........66 Elektromagnetische Verträglichkeit (EMV) ...... 66 Umgebungstemperatur ............67 Referenzbedingungen ............67 Dimensionen ............... 67 10 Zubehör Index 876 Dosimat plus ￭￭￭￭￭￭￭￭...
- Seite 8 Abbildung 12 805 Dosimat anschliessen ..............14 Abbildung 13 MSB-Anschluss am 801 Stirrer ............14 Abbildung 14 Wechseleinheit aufsetzen ..............15 Abbildung 15 Tastenfeld 876 Dosimat plus ............17 Abbildung 16 Verzeichnisstruktur auf dem USB-Stick ..........35 Abbildung 17 Dosierrampe, zwei Beispiele ............43 Abbildung 18 Tandembetrieb ................
-
Seite 9: Einleitung
1 Einleitung 1 Einleitung Gerätebeschreibung Der 876 Dosimat plus ist ein universell einsetzbarer Dosierer. Es können Methoden erstellt und unter einem neuen Namen abgespeichert werden. Wenn ein USB-Stick als externes Speichermedium angeschlossen ist, kön- nen die Methoden auf einen angeschlossenen USB-Stick exportiert wer- den. -
Seite 10: Bestimmungsgemässe Verwendung
1.2 Bestimmungsgemässe Verwendung ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Bestimmungsgemässe Verwendung Der 876 Dosimat plus ist für den Einsatz in Laboratorien und Produktions- betrieben konzipiert. Sein Haupteinsatzgebiet ist die präzise Dosierung von Flüssigkeiten. Dazu gehört das einfache Dosieren nach spezifischen Krite- rien und manuelle Titrationen. -
Seite 11: Sicherheitshinweise
Gerätes müssen die nachfolgenden Hinweise sorgfältig beachtet werden. 1.4.2 Elektrische Sicherheit Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 12: Netzspannung
Kraftanwendung bei Schlauchverbindungen. Beschädigte Schlauchenden führen zu Undichtigkeiten. Beim Lösen von Verbindun- gen können geeignete Werkzeuge verwendet werden. Überprüfen Sie regelmässig die Dichtigkeit der Verbindungen. Wird das Gerät vorwiegend in unbeaufsichtigtem Betrieb eingesetzt, sind wöchentliche Kontrollen unerlässlich. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 13: Brennbare Lösungsmittel Und Chemikalien
Die korrekte Entsorgung Ihres alten Gerätes hilft negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 14: Geräteübersicht
2.1 876 Dosimat plus ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht 876 Dosimat plus Abbildung 1 Vorderseite 876 Dosimat plus Schubstange Kontaktstifte Des Dosierantriebes. Für den Datenchip. Kupplung Anzeige Für Hahnumschaltung. Tastenfeld ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 15: Abbildung 2 Rückseite 876 Dosimat Plus
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht Abbildung 2 Rückseite 876 Dosimat plus Typenschild Netzanschluss-Buchse Enthält Angaben zur Netzspannung und Seriennummer. USB (OTG)-Anschluss MSB-Anschluss Zum Anschliessen von Drucker, USB-Stick, Metrohm Serial Bus. USB-Hub etc. Zum Anschliessen eines Rührers oder eines 805 Dosimaten. Mini-DIN, 9-polig. -
Seite 16: Dosierhandgriff (Manual Dosing Controller)
2.2 Dosierhandgriff (Manual Dosing Controller) ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Dosierhandgriff (Manual Dosing Controller) Abbildung 3 Dosierhandgriff 6.2107.100 Dosiertaste Status-LED Zum Starten der Dosierung. Zeigt die Bereitschaft des Geräts an. Stopp-/Fülltaste Anschlusskabel Zum Stoppen und Füllen des Dosierzylinders. Mit 9-poligem D-Sub-Stecker. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 17: Installation
Chemikalien. Das Gerät sollte vor übermässigen Temperaturschwankungen und direkter Sonneneinstrahlung geschützt sein. Rührer anschliessen Sie können folgende Rührer anschliessen: 801 Stirrer ￭ 803 Ti Stand ￭ 804 Ti Stand (benötigt Stabrührer) ￭ Abbildung 4 Rührer anschliessen 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 18: Dosierhandgriff Anschliessen
Abbildung 6 Waage anschliessen Mit einem Verbindungskabel (USB A - USB B) 6.2151.020 kann die RS-232/USB Box 6.2148.030 über einen USB-Hub oder einen Adapter 6.2151.100 (siehe Kapitel 3.5, Seite 11) am 876 Dosimat plus ange- schlossen werden. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 19: Tastatur, Drucker Oder Andere Usb-Geräte Anschliessen
VORSICHT Schalten Sie das Gerät aus, bevor Sie ein USB-Gerät oder einen USB- Stick ein- oder ausstecken. Der 876 Dosimat plus kann das Gerät nur unmittelbar nach dem Ein- schalten erkennen. Folgende Geräte können direkt am USB-Anschluss mit dem Adapter 6.2151.100 betrieben werden:... -
Seite 20: Beispiele
Sie evtl. einen USB-Hub mit eigener Stromversorgung (self powered) verwenden. Der USB (OTG)-Anschluss des 876 Dosimat plus ist nicht für die Speisung mehrerer Geräte mit erhöhtem Strombedarf ausgelegt. Beachten Sie auch die Hinweise in Kapitel 8.4, Seite 55. -
Seite 21: Geräte Am Remote-Anschluss Anschliessen
Abbildung 10 USB-Hub mit USB-Stick, Drucker und RS-232/USB Box 6.2148.030 (für Waagenanschluss) anschliessen Geräte am Remote-Anschluss anschliessen Der 876 Dosimat plus kann mit Hilfe eines Remote-Kabels in ein Automati- onssystem integriert werden. Abbildung 11 Remote-Kabel anschliessen Für den Anschluss von Metrohm-Geräten (z. B. Probenwechsler) stehen unterschiedliche Verbindungskabel zur Verfügung (siehe Kapitel Optiona-... -
Seite 22: 805 Dosimat Anschliessen
Abbildung 13 MSB-Anschluss am 801 Stirrer VORSICHT Stellen Sie sicher, dass die flache Seite des Steckers mit der Markierung an der Buchse übereinstimmt. Nach dem Anschliessen muss der 876 Dosimat plus aus- und wieder ein- geschaltet werden. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 23: Wechseleinheit Aufsetzen
3 Installation Wechseleinheit aufsetzen Abbildung 14 Wechseleinheit aufsetzen Gehen Sie wie folgt vor, um die Wechseleinheit aufzusetzen: 1 Die Wechseleinheit von vorne auf den 876 Dosimat plus aufsetzen und ganz nach hinten schieben. Sie muss hörbar einrasten. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 24: Bedienung
Die Anzeige dieser Meldung kann in den Systemeinstellungen deaktiviert werden (siehe "PREP-Warnung", Seite 31). Der Hauptdialog wird angezeigt: Gerät ausschalten Das Gerät wird mit der Taste [FILL] ausgeschaltet. Ein versehentliches Ausschalten wird verhindert, indem die Taste längere Zeit gedrückt wer- den muss. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 25: Grundlagen Der Bedienung
Zeit loslässt, wird das Gerät nicht ausgeschaltet. Grundlagen der Bedienung 4.2.1 Das Tastenfeld FILL Abbildung 15 Tastenfeld 876 Dosimat plus BACK Die Eingabe übernehmen und den Dialog verlas- sen. ⇧ ⇩ Den Auswahlbalken um eine Zeile nach oben oder nach unten bewegen. Im Texteditor das einzugebende Zeichen auswählen. -
Seite 26: Navigieren Im Dialog
Wenn ein Dialogtext mit "＞" markiert ist, sind weitere Einstellungen in einem untergeordneten Dialog vorhanden. Mit [OK] gelangen Sie in die- sen Dialog. Beispiel: Systemeinstellungen Mit der Taste [BACK] gelangen Sie wieder auf die nächsthöhere Ebene. 4.2.4 Eingabe von Text und Zahlen ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 27: Beschreibung
übliche USB-Tastatur angeschlossen werden. Die Tastenbelegung auf der PC-Tastatur ist in Kapitel 8.4.2, Seite 56 beschrieben. 4.2.5 Auswahl aus einer Auswahlliste Bei Auswahllisten wählen Sie die einzelnen Einträge mit den Pfeiltasten [⇧] und [⇩] aus. Mit [OK] oder [BACK] übernehmen Sie den Eintrag. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 28: Methoden
4.3 Methoden ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Methoden 4.3.1 Methodenvorlagen Der 876 Dosimat plus enthält Methodenvorlagen, die bereits konfiguriert sind und an individuelle Anforderungen angepasst werden können. Folgende Methodenvorlagen stehen zur Auswahl: Manuelles interaktives Dosieren mit optionaler Resultatberechnung. Für manuelle Titrationen. XDOS Automatisches Dosieren mit frei wählbaren Vor- gaben. -
Seite 29: Methodenvorlage Laden
Wenn Sie Methodenparameter ändern, können Sie diese als eigene Methode speichern. Es können maximal 100 Methoden gespeichert wer- den. Gehen Sie wie folgt vor, um eine Methode zu speichern: 1 Methodentabelle öffnen Im Hauptdialog Methode auswählen und [OK] drücken. ￭ Die Methodentabelle wird geöffnet: 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 30: Methodenname Ändern/Übernehmen
Gehen Sie wie folgt vor, um eine Methode zu laden: 1 Methodentabelle öffnen Im Hauptdialog Methode auswählen und [OK] drücken. ￭ Die Methodentabelle mit den gespeicherten Methoden wird geöff- net: 2 Methode auswählen Die gewünschte Methode auswählen. ￭ ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 31: Methode Exportieren
2 Methode auswählen Die gewünschte Methode auswählen. ￭ 3 Methode exportieren In der Funktionsleiste Exportieren auswählen und [OK] drücken. ￭ Die Methode wird exportiert. Die Verzeichnisstruktur auf dem USB- Stick ist in Kapitel 5.3, Seite 34 aufgeführt. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 32: Rührerbedienung
Der Rührer wird gestartet und rührt mit der eingestellten Geschwin- digkeit. In der Funktionsleiste wird nun Aus angezeigt. 3 Rührer ausschalten In der Funktionsleiste die Funktion aus auswählen und mit [OK] ￭ bestätigen. Der Rührer wird gestoppt. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 33: Probendaten Eingeben
| mg | µg | mL | µL | Stück | Benutzerdefiniert Standardwert Benutzerdefiniert Es kann eine benutzerdefinierte Einheit erstellt werden. Diese wird in die Auswahlliste übernommen. Der bisherige Eintrag wird überschrie- ben, sobald eine neue Einheit definiert wird. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 34: Büretteneinheit Vorbereiten (Prep)
2 Vorbereiten starten VORSICHT Stellen Sie sicher, dass die Bürettenspitze in ein Gefäss gerichtet ist, welches ein Vielfaches des Zylindervolumens Ihrer Büretteneinheit aufnehmen kann. Ja auswählen und die Meldung mit [OK] bestätigen. ￭ Das Vorbereiten wird ausgeführt. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 35: Report Manuell Drucken
￭ Der Report wird ausgedruckt. Folgende Reporte können manuell ausgedruckt werden: Resultate Resultatreport mit Bestimmungseigenschaften, Probendaten, berechneten Resultaten etc. Parameter Report mit sämtlichen Methodenparametern der geladenen Methode. System Systemreport mit Systemeinstellungen, Lösungs- liste, externen Geräten etc. 876 Dosimat plus ￭￭￭￭￭￭￭￭... - Seite 36 Bestimmung. Dieser Report kann als TXT- Datei auf einem angeschlossenen USB-Stick gespeichert oder über eine RS-232-Schnittstelle an ein Terminalprogramm oder an ein LIMS gesendet werden. Die Definition erfolgt in den Systemeinstellungen (siehe "PC/LIMS-Report", Seite 35). ￭￭￭￭￭￭￭￭ 876 Dosimat plus...
-
Seite 37: Systemeinstellungen
Aktuelle Uhrzeit. Es können nur sinnvolle Zahlen eingegeben werden. Format: hh:mm:ss Datum Aktuelles Datum. Es können nur sinnvolle Zahlen eingegeben werden. Format: JJJJ:MM:TT Sprache Einstellung der Dialogsprache. Zusätzlich zu Englisch kann eine weitere Sprache gewählt werden. 876 Dosimat plus ￭￭￭￭￭￭￭￭... - Seite 38 Wenn der eingeschränkte Dialog für den Routinebetrieb aktiviert ist, kann der Expertendialog nicht im laufenden Betrieb aktiviert werden. Zum Ändern des Dialogtyps muss der 876 Dosimat plus ausgeschaltet und wieder eingeschaltet werden. Sobald das Gerät wieder aufgestartet wird, kann der Expertendialog erzwungen werden. Dann ist es möglich, beliebige Einstellungen vorzunehmen, wie z.
- Seite 39 Funktion PREP (Vorbereiten) durchzuführen: Nach dem Einschalten des Gerätes. ￭ Bei jedem Aufsetzen einer Büretteneinheit. ￭ Mit dieser Funktion werden alle Schläuche sowie der Zylinder gespült (siehe Kapitel 8.1.2, Seite 53). Auswahl ein | aus Standardwert 876 Dosimat plus ￭￭￭￭￭￭￭￭...
-
Seite 40: Lösungen Verwalten
Daten der ausgewählten Lösung bearbeiten, siehe nachfolgendes Kapitel. Eine neue Lösung zur Liste hinzufügen, siehe nachfolgendes Kapitel. Löschen Ausgewählte Lösung aus der Liste löschen. 5.2.2 Lösungsdaten bearbeiten Name Die Bezeichnung der Lösung dient als eindeutige Identifikation. Eingabe max. 24 Zeichen Standardwert leer ￭￭￭￭￭￭￭￭ 876 Dosimat plus... - Seite 41 Benutzerdefiniert Es kann eine benutzerdefinierte Einheit erstellt werden. Diese wird in die Auswahlliste übernommen. Der bisherige Eintrag wird überschrie- ben, sobald eine neue Einheit definiert wird. Auf diese Weise kann auch ein Leereintrag erzeugt werden. 876 Dosimat plus ￭￭￭￭￭￭￭￭...
-
Seite 42: Überwachung
Vom System (sämtliche Daten und Einstellungen) kann eine Sicherungsko- pie (Backup) erstellt werden. Ebenso kann eine bestehende Sicherungsko- pie wieder geladen werden. Importieren Die ausgewählte Methode importieren. Löschen Die ausgewählte Methode löschen. Backup Eine Sicherungskopie aller Daten und Einstellungen auf dem USB-Stick erstellen. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 43: Externe Geräte Konfigurieren
Report mit allen wichtigen Daten zu einer Bestim- mung. Er kann folgendermassen gespeichert werden: Als TXT-Datei auf einen USB-Stick. ￭ Über eine RS-232-Schnittstelle an ein LIMS. Dazu benötigen Sie die ￭ RS-232/USB Box 6.2148.030. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 44: Tastatur-Layout
Ohaus | Precisa | Sartorius | Shimadzu Sartorius Standardwert In der folgenden Tabelle ist angegeben, für welche Waagenmodelle wel- cher Waagentyp gewählt werden muss: Waage Waagentyp Mettler AB, AE, AG, AM, Mettler AJ, PE, PM, PJ, PR, XP, XS ￭￭￭￭￭￭￭￭ 876 Dosimat plus... - Seite 45 7 | 8 Standardwert Stoppbits Anzahl Stoppbits. 1 | 2 Auswahl Standardwert Parität Art der Paritätsprüfung. Auswahl gerade | keine | ungerade Standardwert keine Handshake Art des Datenübertragungsprotokolls. Auswahl Hardware | Software | keine Standardwert Hardware 876 Dosimat plus ￭￭￭￭￭￭￭￭...
-
Seite 46: Gerätediagnose
Sie sind am zweistelligen Sprach-Code im Dateinamen erkennbar. Eine Sprachdatei enthält die Dialogtexte für verschiedene Gerätetypen. Sie ist nicht gerätespezifisch. Der Dateiname ist folgendermassen aufgebaut: 5848xxxxYY.bin wobei xxxx = Versionsnummer YY = Sprache, z. B. DE (Deutsch), FR (Französisch), ES (Spanisch) ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 47: Datei Laden
Mit den Pfeiltasten die benötigte Datei auswählen. ￭ [OK] drücken. ￭ 5 Update starten [START] drücken. ￭ Der Update-Prozess wird gestartet, er läuft selbstständig ab. Am Ende des Prozesses wird das Gerät automatisch ausgeschaltet und wieder eingeschaltet. Es ist kein Benutzereingriff notwendig. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 48: Diagnosefunktionen
5.5.2 Diagnosefunktionen Das Überprüfen der elektronischen und mechanischen Funktionsgruppen von Metrohm-Geräten kann und soll im Rahmen einer regelmässigen War- tung vom Fachpersonal der Metrohm übernommen werden. Bitte fragen Sie bei Ihrer lokalen Metrohm-Vertretung nach den genauen Bedingungen für den Abschluss eines entsprechenden Wartungsvertrags. -
Seite 49: Parameter Und Dosiermodi
Zum Dosieren können Büretteneinheiten mit oder ohne integrierten Datenchip verwendet werden. Die Lösungsdaten (z. B. die Konzentration und der Titer) werden vom 876 Dosimat plus verwaltet und können für die Resultatberechnung verwendet werden. Dies erfordert, dass der Lösungs- name unter Menü ▶ Parameter angegeben wird. -
Seite 50: Lösung Wählen
(siehe Kapitel 8.1.1, Seite 53). Eingabebereich 0.01...150.00 mL/min Auswahl max. Standardwert max. Füllrate Rate, mit der der Dosierzylinder gefüllt wird. Die maximale Füllrate ist vom Zylindervolumen abhängig (siehe Kapitel 8.1.1, Seite 53). Eingabebereich 0.01...150.00 mL/min Auswahl max. Standardwert max. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 51: Abbildung 17 Dosierrampe, Zwei Beispiele
Zeit (in Sekunden) die definierte Dosierrate erreicht werden soll. Eingabebereich 0...10 s Standardwert mL/min Abbildung 17 Dosierrampe, zwei Beispiele Volumen Dieser Parameter ist nur bei Modus = Volumen sichtbar. Das hier definierte Volumen wird pro Dosierschritt zugegeben. Eingabebereich 0.001...999.999 mL Standardwert 0.100 mL 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 52: Berechnung
Berechnungsstatus Aktivieren der Berechnung. Auswahl ein | aus Standardwert Sobald die Berechnung aktiviert ist, können die Einstellungen für die Berechnung eingegeben werden. Resultatname Der Resultatname wird in der Resultatanzeige und im Report ausgegeben. 12 Zeichen Eingabe ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 53: Resultateinheit
Blindwert Der Blindwert wird vom Dosiervolumen subtrahiert. Eingabebereich 0.0000...1000000 mL Standardwert 0.0000 mL 6.1.5 Reporte (Reports) Menü ▶ Parameter ▶ Reporte Unter Reporte werden die Reporte definiert, die im Anschluss an eine Bestimmung automatisch ausgedruckt werden. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 54: Pulssteuerung
Starten der entsprechenden Methode notwendig. Auswahl aus | ein Standardwert Volumen zurücksetzen Wenn diese Einstellung aktiviert ist, wird die Volumenanzeige nach dem Füllen des Dosierzylinders auf 0.0000 mL zurückgesetzt. Diese Einstellung gilt nicht für das automatische Zwischenfüllen. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 55: Erweitertes Dosieren (Xdos)
Zum Dosieren können Büretteneinheiten mit oder ohne integrierten Datenchip verwendet werden. Die Daten der Lösungen, wie die Konzent- ration und der Titer der Lösung, werden vom 876 Dosimat plus verwaltet und werden bei der Ausgabe des Reports dokumentiert. Dies erfordert, dass der Name der Lösung unter Menü... -
Seite 56: Lösung Wählen
Dosierung mit einem Gerät. Tandem Dosierung mit zwei Dosimaten. Tandem-Betrieb Für den Tandem-Betrieb wird ein 805 Dosimat am MSB-Anschluss des 876 Dosimat plus angeschlossen. HINWEIS Für den Tandem-Betrieb müssen zwei Wechseleinheiten mit derselben Zylindergrösse verwendet werden. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 57: Dosierparameter
Rate/Zeit | Volumen/Rate | Volumen/Zeit Auswahl Volumen/Rate Standardwert Rate/Zeit Es wird während der vorgegebenen Zeit mit der gewählten Dosierrate dosiert. Die Zeit läuft auch während dem Füllen des Zylinders. Volumen/Rate Das vorgegebene Volumen wird mit der gewählten Dosierrate dosiert. 876 Dosimat plus ￭￭￭￭￭￭￭￭... - Seite 58 0.01...150.00 mL/min Auswahl max. Standardwert max. Volumenlimit Sicherheitslimit zur Begrenzung des maximal zu dosierenden Volumens. Eingabebereich 0.01...99999.9 mL Auswahl Standardwert Kein Sicherheitslimit. Automatisch füllen Automatisches Füllen des Zylinders nach der Dosierung. Auswahl aus | ein Standardwert ￭￭￭￭￭￭￭￭ 876 Dosimat plus...
-
Seite 59: Reporte (Reports)
USB-Datenträger gespeichert oder über eine RS-232-Schnittstelle an ein LIMS gesendet werden. Der Ausgabeort wird in den Systemeinstellun- gen definiert (siehe "PC/LIMS-Report", Seite 35). Der Dateiname der TXT-Datei ist folgendermassen aufgebaut: PC_LIMS_Report-ID1-JJJJMMTT-hhmmss.txt. Auswahl ein | aus Standardwert 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 60: Betrieb Und Wartung
7.1 Allgemeines ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 7 Betrieb und Wartung Allgemeines Der 876 Dosimat plus bedarf einer angemessenen Pflege. Eine übermäs- sige Verschmutzung des Gerätes führt unter Umständen zu Funktionsstö- rungen und verkürzter Lebensdauer der robusten Mechanik und Elektronik des Gerätes. Starke Verschmutzung kann auch zu einer Beeinflussung der Messresultate führen. -
Seite 61: Anhang
Wechseleinheit gespült und luftblasenfrei gefüllt. Diese Funktion sollten Sie vor der ersten Bestimmung oder einmal täglich ausführen. Das Vorbereiten wird mit folgenden, nicht änderbaren Einstellungen aus- geführt: Das gesamte Zylindervolumen wird zweimal mit der maximalen Dosier- ￭ rate dosiert. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 62: Rührgeschwindigkeit
Getrennt werden sie durch ein Leerzeichen. Die Zeichenfolge wird mit den ASCII-Zeichen CR und LF abgeschlossen. Wenn die Waage ein negatives Probeneinmass sendet (z. B. wenn Sie eine Probe rückwägen), wird das Vorzeichen übernommen. Für die Berechnun- gen wird das Vorzeichen aber ignoriert. ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 63: Usb-Geräte
Für das Navigieren im Dialog muss die Taste [Num Lock] gedrückt wer- den. Damit sind die Pfeiltasten wirksam. Für die Zahleneingabe muss der entsprechende Editierdialog geöffnet sein. Tabelle 1 Tastenbelegung Taste des 876 Dosimat plus Taste auf der numerischen oder Funktion im Editierdialog USB-Tastatur [BACK] [Home] [⇧] [⇩]... -
Seite 64: Tastenbelegung Einer Usb-Tastatur
8.4 USB-Geräte ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Taste des 876 Dosimat plus Taste auf der numerischen oder Funktion im Editierdialog USB-Tastatur [⇦] [⇨] [←] [→] [OK] [Enter] [BS] (Rücktaste) Löschen [Del] Akzept. [Home] 8.4.2 Tastenbelegung einer USB-Tastatur Zur Erleichterung der Texteingabe und Zahleneingabe kann eine handels- übliche USB-Tastatur angeschlossen werden. -
Seite 65: Drucker
Die rote Taste [FILL] mindestens 3 s gedrückt halten. ￭ Ein Fortschrittsbalken wird angezeigt. Wenn man die Taste während dieser Zeit loslässt, wird das Gerät nicht ausgeschaltet. 2 Gerät einschalten Die rote Taste [FILL] ca. 10 s gedrückt halten. ￭ 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 66: Initialisierung Bestätigen
Initialisierung wird das Gerät automatisch gestartet. Remote-Schnittstelle 8.6.1 Pin-Belegung der Remote-Schnittstelle Abbildung 20 Pin-Belegung von Remote-Buchse und Remote-Stecker Die obige Darstellung der Pin-Belegung gilt für alle Metrohm-Geräte mit 9- poligem D-Sub-Remote-Anschluss. Tabelle 3 Eingänge und Ausgänge der Remote-Schnittstelle Pin-Nr. Belegung... -
Seite 67: Statusdiagramm Der Remote-Schnittstelle
+5 V: maximale Belastung = 20 mA 8.6.2 Statusdiagramm der Remote-Schnittstelle Dosiermodus DOS [GO] [Go] ready Output 0 Output 1 Output 2 Output 3 Pulse Error Output 4 Start Input 0 Stop Input 1 [Fill] Abbildung 21 Remote-Statusdiagramm DOS 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 68: Dosiermodus Dos Mit Pulssteuerung
Remote-Statusdiagramm DOS mit Pulssteuerung Dosiermodus XDOS [GO] Output 0 ready/EOD Output 1 Output 2 Pulse Output 3 Error Output 4 Start Input 0 Input 1 Stop [Fill] Abbildung 23 Remote-Statusdiagramm XDOS EOD = End of Determination ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 69: Pulssteuerung
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8 Anhang Pulssteuerung Der 876 Dosimat plus kann von einem Steuergerät über eine elektronische Pulssteuerung für einfache Dosierungen gesteuert werden. Die Ansteue- rung erfolgt über die 9-polige Remote-Schnittstelle. Die Pulssteuerung ist in die DOS-Methode (manuelles Dosieren) integriert, wobei die Pulssteue- rung die manuelle Dosierung ersetzt. -
Seite 70: Fernsteuerung Über Eine Rs-232-Verbindung
Dosierrampe ￭ Fernsteuerung über eine RS-232-Verbindung Der 876 Dosimat plus kann über eine RS-232-Verbindung ferngesteuert werden. Dazu ist eine RS-232/USB Box 6.2148.030 erforderlich. Schliessen Sie die RS-232/USB Box an der USB-Schnittstelle des Gerätes an. Die RS-232/USB Box hat zwei Anschlüsse für RS-232-Geräte. Die RS-232- Fernsteuerung funktioniert nur über den Anschluss RS-232/2. -
Seite 71: Übertragungsprotokoll
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8 Anhang Am 876 Dosimat plus stellen Sie die Schnittstellenparameter unter Menü ▶ System ▶ Externe Geräte ▶ COM2-Einstellungen ein. Übertragungsprotokoll Die Datenkommunikation ist synchron. Auf jeden Befehl erfolgt eine Ant- wort des Gerätes. Ein Befehl muss mit den Steuerzeichen CR LF als Abschlusszeichen an das Gerät gesendet werden. - Seite 72 RATE Dosierrate (nur XDOS) TIME Dosierzeit (nur XDOS) Die Werte der Variablen stehen erst nach dem Ende einer Bestimmung (im 'ready'-Zustand) zur Verfügung. Antwort des Gerätes Kommentar Befehl ausgeführt Methode nicht gefunden Ungültige Variable Ungültiger Befehl ￭￭￭￭￭￭￭￭ 876 Dosimat plus...
-
Seite 73: Technische Daten
MSB-Anschluss Zum Anschliessen eines Rührers oder eines 805 Dosimat. Remote-Anschluss Zum Anschliessen von Geräten mit Remote-Schnittstelle. Netzanschluss Netzspannung 100…240 V (±10 %) Frequenz 50…60 Hz Leistungsauf- 45 W nahme Sicherung 2 × 2.0 ATH, elektronischer Überlastungsschutz 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 74: Sicherheitsspezifikationen
EN 55022 / CISPR 22 ￭ Störfestigkeit Erfüllte Normen EN/IEC 61326-1 ￭ EN/IEC 61000-6-2 ￭ EN/IEC 61000-4-2 ￭ EN/IEC 61000-4-3 ￭ EN/IEC 61000-4-4 ￭ EN/IEC 61000-4-5 ￭ EN/IEC 61000-4-6 ￭ EN/IEC 61000-4-11 ￭ EN/IEC 61000-4-14 ￭ ￭￭￭￭￭￭￭￭ 876 Dosimat plus... -
Seite 75: Umgebungstemperatur
≤ 60 % keit Betriebswarmer Gerät mindestens 30 min in Betrieb Zustand Gültigkeit der nach Abgleich Daten Dimensionen Material Gehäuse Polybutylenterephthalat (PBT) Material Display- Glas abdeckung Breite 142 mm 164 mm Höhe Tiefe 310 mm Gewicht 2850 g 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 76: 10 Zubehör
Die Suchergebnisse werden angezeigt. 4 In den Suchergebnissen die Registerkarte Devices auswählen (sofern nicht aktiv) und dann die Metrohm-Artikelnummer zum gewünschten Gerät (z. B. 2.852.0050) anklicken. Die Seite mit Informationen zum gesuchten Artikel wird angezeigt. 5 Die Registerkarte Parts auswählen. -
Seite 77: Direkter Einstieg Für Alle Geräte
1 Im Internetbrowser http://partslists.metrohm.com eintippen. Die Internetseite Partslists wird angezeigt. 2 Die gewünschte Ausgabesprache auswählen. 3 Die Artikelnummer eingeben und den Befehl Generate PDF ankli- cken. Die PDF-Datei mit den Zubehördaten wird in der gewählten Sprache erstellt. 876 Dosimat plus ￭￭￭￭￭￭￭￭... -
Seite 78: Index
