Abbildung 7 Bodenwanne Montieren - Metrohm 872 Extension Module Handbuch

3.3 Extension Module unter dem IC Gerät montieren
1 Bodenwanne
￭￭￭￭￭￭￭￭
14

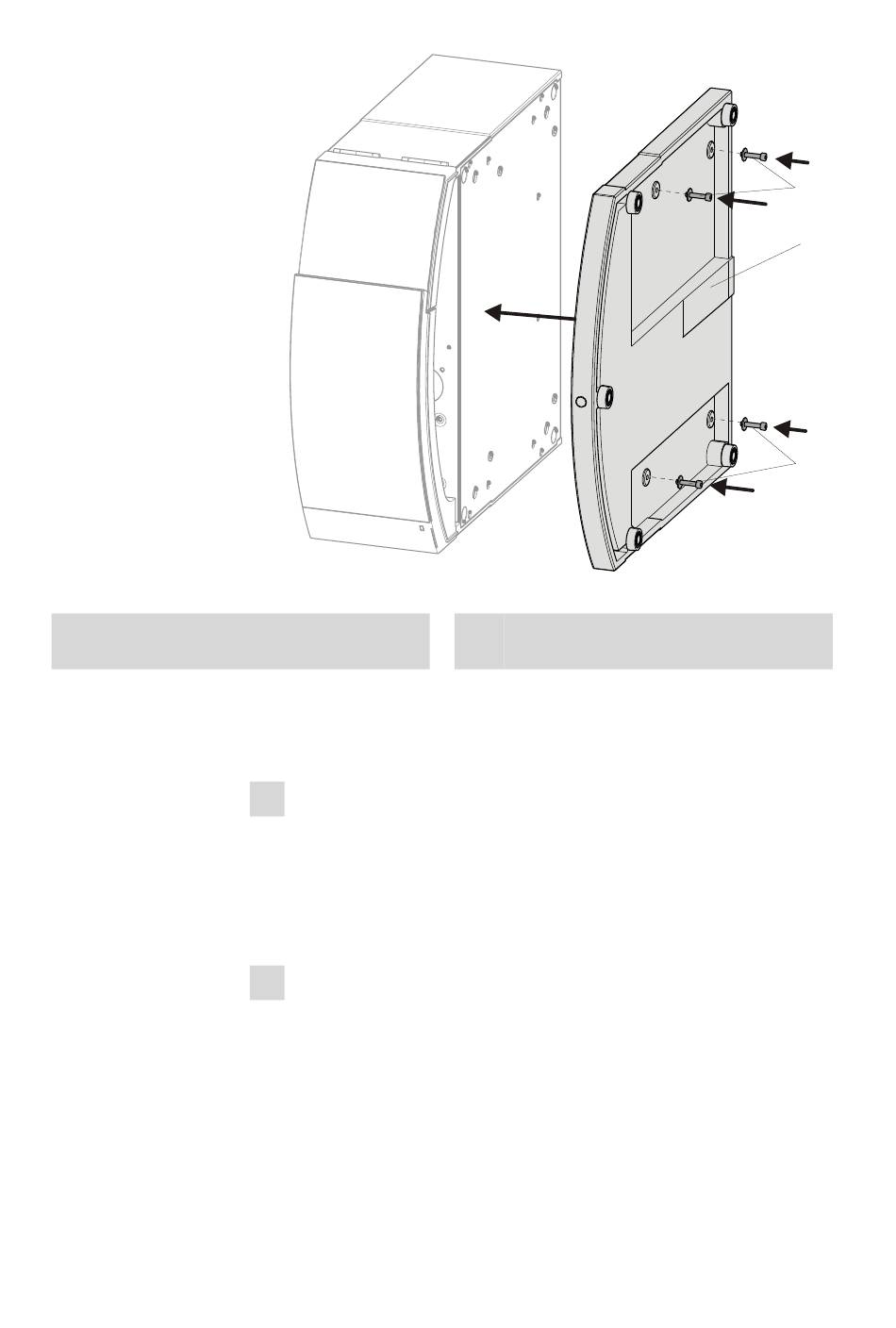

Abbildung 7 Bodenwanne montieren
Extension Module aufstellen.
￭
Optional: weitere Extension Module aufsetzen.
￭
IC-Gerät aufsetzen.
￭
7 Extension Module anschliessen
Kabel 6.2156.060 oder längeres Kabel 6.2156.070 (optionales
￭
Zubehör) am Anschluss In des Extension Moduls einstecken und
festschrauben.
Das andere Ende des Kabels am Anschluss Extension Module
￭
des IC Gerätes einstecken und festschrauben.
8 Optional: weiteres Extension Module anschliessen
Kabel 6.2156.060 am Anschluss In des zweiten Extension Moduls
￭
einstecken und festschrauben.
Das andere Ende des Kabels am Anschluss Out des ersten Exten-
￭
sion Moduls einstecken und festschrauben.
2 Zylinderschrauben
Mit Unterlagscheibe.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
872 Extension Module IC Pump
2
1
2
