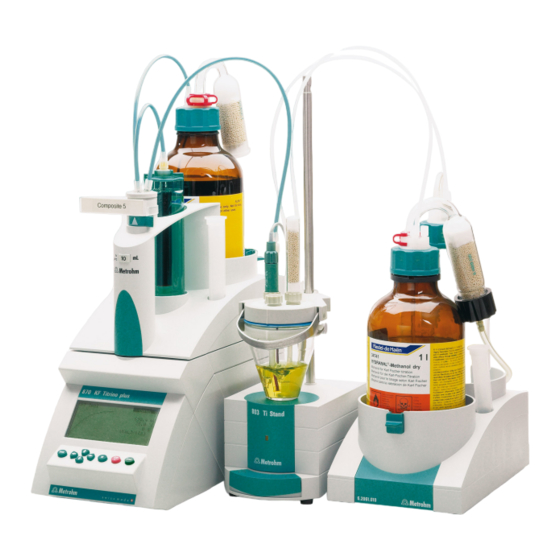

Metrohm 870 KF Titrino plus Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Metrohm Anleitungen
  4. Laborzubehör & Laborgeräte
  5. 870 KF Titrino plus
  6. Installations- und bedienungsanleitung

Metrohm 870 KF Titrino plus Installations- Und Bedienungsanleitung

Vorschau anzeigen Andere Handbücher für 870 KF Titrino plus:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
870 KF Titrino plus
Installation und Bedienungslehrgang
8.870.8004DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Metrohm 870 KF Titrino plus

Inhaltszusammenfassung für Metrohm 870 KF Titrino plus

  • Seite 1 870 KF Titrino plus Installation und Bedienungslehrgang 8.870.8004DE...

  • Seite 3: Installation Und Bedienungslehrgang

    Metrohm AG CH-9101 Herisau Switzerland Phone +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 870 KF Titrino plus Installation und Bedienungslehr- gang 8.870.8004DE 08.2010 jb/dm...
  • Seite 4 Teachware Metrohm AG CH-9101 Herisau teachware@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse. Dokumente in weiteren Sprachen finden Sie auf http://products.metrohm.com...

  • Seite 5: Inhaltsverzeichnis

    Externe Geräte konfigurieren ..........19 Titrationen durchführen ............. 22 3.2.1 Methode zur Titerbestimmung erstellen ......... 22 3.2.2 Büretteneinheit vorbereiten ........... 26 3.2.3 Titerbestimmung durchführen ..........27 3.2.4 Titrationsmethode erstellen ........... 30 3.2.5 Wassergehalt einer Probe bestimmen ........34 ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 7: Einleitung

    1 Einleitung Aufbau des Bedienungslehrganges Der vorliegende Bedienungslehrgang beschreibt die Installation und den ersten Umgang mit dem 870 KF Titrino plus. Anhand einer Titerbestim- mung mit Wasserstandard und anschliessender Wasserbestimmung einer Probe werden Sie in die wichtigsten Bedienungselemente eingeführt. Weitere Informationen Allgemeine Informationen zur Karl Fischer-Titration finden Sie auf der ent- sprechenden Metrohm-CD.

  • Seite 8: Installation

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.1 Gerät aufstellen und anschliessen 2 Installation Gerät aufstellen und anschliessen 870 KF Titrino plus und 803 Ti Stand ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 9: Stativ Montieren

    2 Die Stativstange 6.2016.070 von oben in den Titrierstand einführen und ganz nach unten schieben. 3 Die Stativplatte mit der Inbusschraube (Inbusschlüssel beiliegend) am Titrierstand festschrauben und damit die Stativstange fixieren. Netzkabel einstecken Warnung Netzspannung beachten. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 10: Elektrodenkabel Anschliessen

    Adapter 6.2151.100 anzuschliessen. Der USB-Hub dient dann als Verteiler, an den wiederum mehrere USB-Geräte etc. angeschlossen werden kön- nen. Als Alternative steht das Kabel 6.2151.120 zur Verfügung, mit dem ein Drucker, ein USB-Hub oder eine RS-232/USB-Box (siehe nächsten ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 11 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Installation Abschnitt) direkt, ohne Adapter, am 870 KF Titrino plus angeschlossen werden kann. Waage anschliessen Waagen verfügen in der Regel über eine serielle RS-232-Schnittstelle. Um eine Waage anzuschliessen, benötigen Sie eine RS-232/USB-Box 6.2148.030. 6.2151.020 Mit einem USB-Kabel 6.2151.020 kann die RS-232/USB-Box 6.2148.030 über einen USB-Hub oder einen Adapter 6.2151.100 (siehe vorhergehen-...

  • Seite 12: Kf-Titrierzelle Einrichten

    Oberteil und am Kunststoffring müssen übereinander ausgerichtet sein. Anschliessend den Haltebügel zum Fixieren des Titriergefässes nach unten pressen. Die Hebel des Haltebügels müssen die Nocken des Kunststoffringes am Titriergefäss umschliessen, um einen siche- ren Halt zu gewährleisten. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 13: Trocken- Und Adsorberrohr Füllen

    Adsorberrohr einlegen. Die Watte nicht zu fest stopfen. 2 Bis zu ¾ der Höhe Molekularsieb einfüllen. 3 Einen kleinen Wattepfropfen auf das Molekularsieb legen. Die Watte nicht zu fest stopfen. 4 Das Trockenrohr bzw. das Adsorberrohr mit dem zugehörigen Deckel verschliessen. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 14 4 Die Doppel-Pt-Elektrode 6.0338.100 in die linke Öffnung einführen und danach den Schraubnippel dicht anziehen. 5 Das Elektrodenkabel 6.2104.020 auf der Elektrode festschrauben. 6 Das gefüllte Trockenrohr 6.1403.040 rechts von der Elektrode in die verbleibende Öffnung einführen und danach den Schraubnippel dicht anziehen. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 15: Absaug- Und Solventflasche Einrichten

    Der Unterdruck in der Absaugflasche saugt die Flüssigkeit aus der KF- Titrierzelle in die Absaugflasche. Solventflasche einrichten Methanol oder KF-Solvent wird aus der Vorratsflasche mittels Überdruck in die KF-Titrierzelle gepumpt. Alle Anschlüsse des Flaschenaufsatzes müssen darum dicht sein. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 16 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.3 Absaug- und Solventflasche einrichten Für Flaschen mit anderen Gewinden als GL 45 bietet Metrohm passende Gewindeadapter an. 6.1805.200 6.1609.010 6.2023.020 6.1446.040 6.1602.105 6.1819.030 6.1801.120 6.1608.023 Zur Bestückung der Solventflasche gehen Sie Schritt für Schritt vor: 1 Einen Gewindestopfen 6.1446.040 in den M6-Anschluss (kleinste Öffnung) eines Flaschenaufsatzes 6.1602.105 einsetzen und fest-...

  • Seite 17: Absaugflasche Einrichten

    Solvent/Methanol gefüllte Braunglasflasche 6.1608.023 oder eine Reagenzienflasche Ihres Chemikalienherstellers aufsetzen und fest- schrauben. Absaugflasche einrichten Die Absaugflasche dient als Abfallbehälter und muss dicht verschlossen sein. Für Flaschen mit anderen Gewinden als GL 45 bietet Metrohm passende Gewindeadapter an. 6.1801.120 6.1805.200 6.1808.050 6.1819.050 6.1446.040...

  • Seite 18: Pumpe Anschliessen

    Achten Sie darauf, dass Sie die Schläuche an der Pumpe richtig anschlies- sen. Gehen Sie folgendermassen vor: 1 Den PTFE-Schlauch von der Absaugflasche (Klarglas) am Waste- Anschluss (linker Anschluss) festmachen. 2 Den PTFE-Schlauch von der Solventflasche (Braunglas mit Trocken- rohr) am Solvent-Anschluss (rechter Anschluss) festmachen. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 19: Schläuche Und Spitzen Einrichten

    5 Die Absaugspitze durch den Stopfen in der rechten hinteren Öffnung des Oberteils einsetzen. Das Ende der Spitze muss den Gefässboden berühren, darf jedoch das Rührstäbchen nicht behindern. Alternativ zur Absaugspitze 6.1543.120 kann auch die Absaugspitze 6.1821.070 mit M10-Schraubnippel verwendet werden. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 20: Wechseleinheit Aufsetzen

    ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.5 Schläuche und Spitzen einrichten Wechseleinheit aufsetzen 1 Die Wechseleinheit von vorne auf den 870 KF Titrino plus aufsetzen und ganz nach hinten schieben. Sie muss hörbar einrasten. Titrierspitze einsetzen 1 Die Titrierspitze der Wechseleinheit in die noch verbleibende Öffnung hinten auf dem Oberteil einsetzen.

  • Seite 21: Bedienungslehrgang

    3 Bedienungslehrgang 3 Bedienungslehrgang Konfiguration Hinweis Externe Geräte (Drucker, Waage und USB-Stick) müssen vor dem Ein- schalten des 870 KF Titrino plus am USB-Anschluss angeschlossen und falls erforderlich eingeschaltet werden. 3.1.1 Gerät ein- und ausschalten Gerät einschalten Gehen Sie dazu wie folgt vor: Die rote Taste [STOP] drücken.

  • Seite 22: Dialogsprache Einstellen

    Falls keine zweite Dialogsprache zur Auswahl steht, muss die entspre- chende Sprachdatei im Gerät erst geladen werden. Wie dies vorge- nommen wird, entnehmen Sie bitte dem Kapitel Gerätediagnose des Handbuches des 870 KF Titrino plus. 3.1.3 Lösung hinzufügen und konfigurieren Hinweis Für die nachfolgend beschriebene Anleitung muss die Büretteneinheit...
  • Seite 23 Die Bezeichnung IWE ist die Kennzeichnung für eine Wechseleinheit mit integriertem Datenchip (Intelligente Wechseleinheit). not defi- ned ist die Standardlösung. Sie können damit Bestimmungen durch- führen, ohne eine Lösung konfiguriert zu haben. Diese Standardlö- sung kann weder umbenannt noch gelöscht werden. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 24: Name Definieren

    Den Namen mit Akzept. oder [BACK] übernehmen. ￭ Der Texteditor wird verlassen und der neue Name im Eigenschaften- dialog angezeigt. 3 Konzentration und Einheit definieren Den Parameter Konzentration auswählen und mit [OK] den Edi- ￭ tierdialog öffnen. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 25: Externe Geräte Konfigurieren

    Sie unter Menü ▶ System ▶ Externe Geräte. Gehen Sie dazu wie folgt vor: 1 Dialog Externe Geräte öffnen Im Hauptdialog mit den Pfeiltasten [⇧] oder [⇩] Menü auswählen ￭ und mit [OK] bestätigen. Das Hauptmenü wird geöffnet: ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 26 Der Eigenschaftendialog PC/LIMS-Report wird geöffnet: COM2 auswählen und mit [BACK] übernehmen. ￭ 2 Schnittstelle konfigurieren COM2-Einstellungen auswählen und mit [OK] bestätigen. ￭ Handshake auswählen und mit [OK] bestätigen. ￭ Software auswählen und mit [Back] übernehmen. ￭ ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 27: Drucker Auswählen

    Sie den Waagentyp auswählen und konfigurieren. Gehen Sie dazu wie folgt vor: Mit der Pfeiltaste [⇩] den Menüpunkt Waage auswählen und mit ￭ [OK] bestätigen. Die Liste mit den vom 870 KF Titrino plus unterstützten Waagen wird geöffnet. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 28: Titrationen Durchführen

    Methode zur Titerbestimmung erstellen Nachfolgend wird beschrieben, wie Sie eine Methode zur Titerbestim- mung erstellen. Der 870 KF Titrino plus enthält Methodenvorlagen, die bis auf wenige Parameter bereits konfiguriert sind. Der Titer des Reagenzes soll durch eine Fünffach-Bestimmung von Wasser- standard ermittelt werden.
  • Seite 29 Im Hauptdialog Menü auswählen und mit [OK] bestätigen. ￭ Das Hauptmenü wird geöffnet. Den Menüpunkt Parameter auswählen und mit [OK] bestätigen. ￭ Der Parameterdialog wird geöffnet: Den Menüpunkt Titrationsparameter auswählen und mit [OK] ￭ bestätigen. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 30: Statistik Aktivieren

    Den Wert mit Akzept. oder [BACK] übernehmen. ￭ Hinweis Im Handbuch finden Sie die Angaben, wie der Umrechnungsfaktor FCT angepasst werden muss, wenn Sie die Titerbestimmung nicht mit Wasserstandard durchführen. 4 Statistik aktivieren Mit [BACK] in den Parameterdialog wechseln. ￭ ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 31: Reporte Auswählen

    Mit der Pfeiltaste [↓] den Menüpunkt Reporte auswählen und ￭ mit [OK] den entsprechenden Dialog öffnen. Die Liste der verfügbaren Reporte wird angezeigt: Den Parameter Resultate auswählen und mit [OK] bestätigen. ￭ ein auswählen und mit [OK] bestätigen. ￭ ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 32: Büretteneinheit Vorbereiten

    Das Hauptmenü wird geöffnet. Manuelle Bedienung auswählen und mit [OK] bestätigen. ￭ 2 Dosierfunktion PREP ausführen Hinweis Stellen Sie sicher, dass die Bürettenspitze in ein Gefäss gerichtet ist, welches ein Vielfaches des Zylindervolumens Ihrer Büretteneinheit aufnehmen kann. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 33: Titerbestimmung Durchführen

    Text auf ein. Damit kann der Rührer wieder eingeschaltet werden. Mit [BACK] wird dieser Dialog geschlossen. Das Arbeitsmedium wird bis zum Endpunkt titriert. Dies wird durch Konditionieren OK angezeigt. Dieser Zustand wird stabil gehalten. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 34 Während dieser Zeit sollte der Wasserstandard eingespritzt wer- den. Wasserstandard einspritzen. ￭ Danach erfolgt die Abfrage des Einmasses: 3 Einmass eingeben Mit [OK] den Editierdialog öffnen. ￭ Das Einmass eingeben und mit Akzept. oder [BACK] überneh- ￭ men. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 35 Beim Mittelwert wird die Anzahl Einzelresultate angezeigt, aus denen er berechnet wurde. In diesem Beispiel sind es 5. Statistik zeigt, wie viele Bestimmungen bereits durchgeführt wurden und wie viele Bestimmungen insgesamt durchgeführt werden sollen. In diesem Beispiel wurden alle fünf Bestimmungen durchgeführt. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 36: Titrationsmethode Erstellen

    3.2.4 Titrationsmethode erstellen Nachfolgend wird beschrieben, wie Sie eine Methode zur Bestimmung des Wassergehaltes erstellen. Der 870 KF Titrino plus enthält Methodenvorla- gen, die bis auf wenige Parameter bereits konfiguriert sind. Von einer Probe soll der Wassergehalt durch eine Dreifach-Bestimmung ermittelt werden.
  • Seite 37 Den Parameter Lösung auswählen und mit [OK] bestätigen. ￭ Die Liste der konfigurierten Lösungen wird angezeigt. Die neu konfigurierte Lösung auswählen und mit [OK] überneh- ￭ men. 3 Berechnung anpassen Mit [BACK] in den Parameterdialog wechseln. ￭ ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 38 Der Parameter Anzahl Bestimmungen wird zusätzlich ange- zeigt. Den Parameter Anzahl Bestimmungen auswählen und mit ￭ [OK] den Editierdialog öffnen. Die Anzahl der durchzuführenden Bestimmungen eingeben, in ￭ diesem Beispiel 3. Den Wert mit Akzept. oder [BACK] übernehmen. ￭ ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 39: Methode Speichern

    6 Methode speichern Die geänderten Parameter werden automatisch gespeichert. Ein ￭ Speichern der Methode unter eigenem Namen ist nicht notwen- dig. 7 In Hauptdialog wechseln Durch mehrmaliges Drücken von [BACK] in den Hauptdialog ￭ wechseln. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 40: Wassergehalt Einer Probe Bestimmen

    Text auf ein. Damit kann der Rührer wieder eingeschaltet werden. Mit [BACK] wird dieser Dialog geschlossen. Das Arbeitsmedium wird bis zum Endpunkt titriert. Dies wird durch Konditionieren OK angezeigt. Dieser Zustand wird stabil gehalten. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...

  • Seite 41: Probendaten Eingeben

    Start der Bestimmung eingeschaltet. Geben Sie nun Angaben zur Probe ein: [BACK] drücken. ￭ Der 870 KF Titrino plus schaltet von der Live-Anzeige auf die Hauptseite um. ID1 wählen und [OK] drücken. ￭ Text eingeben (z. B. Produktename, Analysennummer etc.) und ￭...
  • Seite 42 [START] drücken. ￭ Die Titration wird gestartet und die Kurve wird angezeigt: Nach beendeter Titration wird der Resultatdialog angezeigt. Wenn ein Drucker angeschlossen ist, wird der Report ausgedruckt. Das Kon- ditionieren wird automatisch neu gestartet. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 43 ￭ [OK] bestätigen. Von jeder Bestimmung wird das Resultat und das Probeneinmass angezeigt. Ein/Aus entfernt die ausgewählte Bestimmung aus der Statistik. Die Zeile wird dann mit einem Stern (*) markiert, die Statistik wird automatisch nachgerechnet. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
  • Seite 44 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.2 Titrationen durchführen 8 Konditionieren abbrechen [STOP] drücken. ￭ Das Konditionieren wird abgebrochen und der Dosierzylinder wird gefüllt. ￭￭￭￭￭￭￭￭ 870 KF Titrino plus...
