6.4 Hochdruckpumpe
1 Einlassventil (6.2824.170)
3 Ventilgehäuse Einlassventil
5 Dichtungsring (schwarz)
7 Saphirhülse
Die glänzende Seite muss gegen die Rubin-
kugel zeigen.
9 Keramikhalterung für Rubinkugel
￭￭￭￭￭￭￭￭
50
3
5
6
7
8
9
10

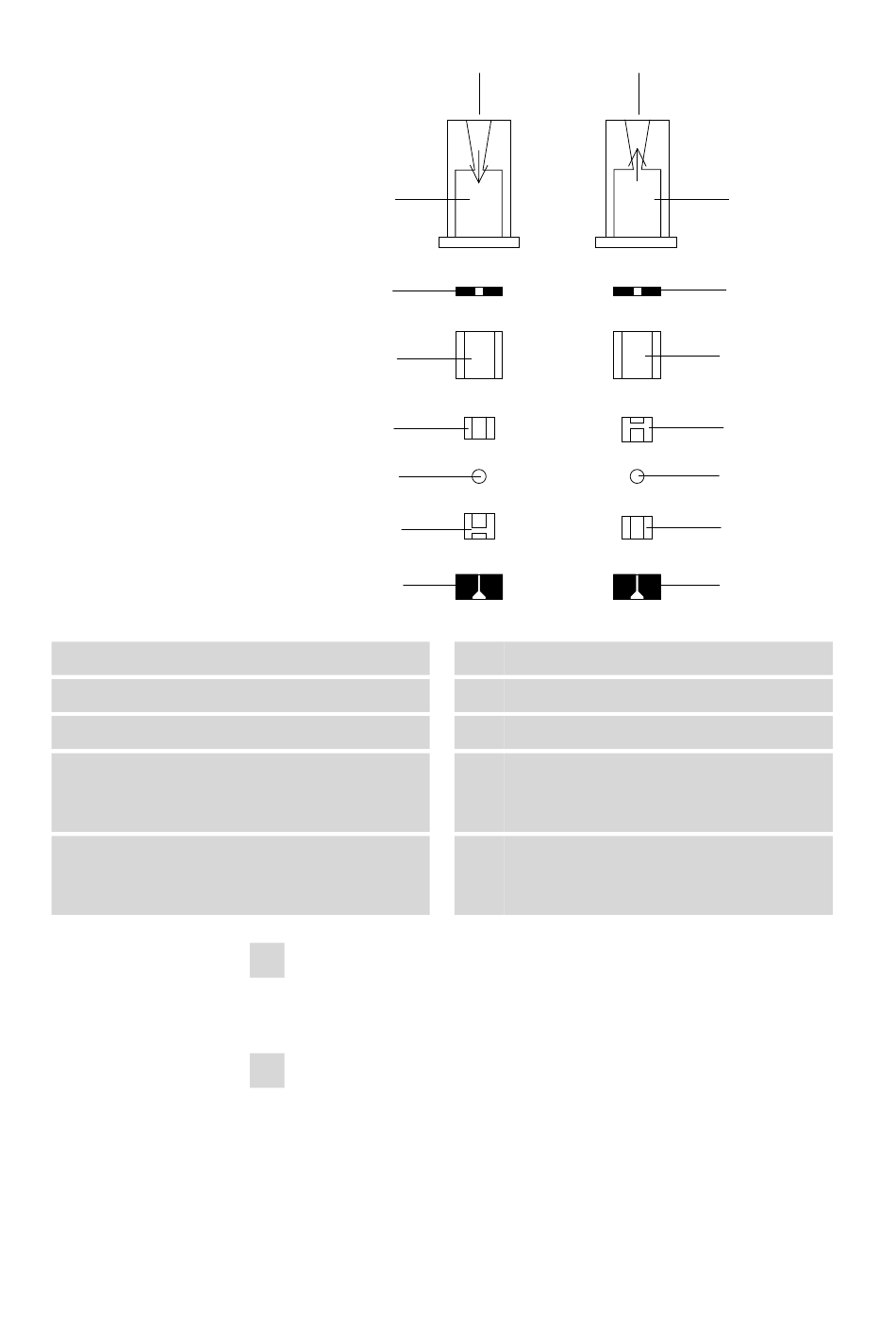

Abbildung 33 Bestandteile von Einlassventil und Auslassventil
4 Bestandteile des Ventils reinigen
Ventilbestandteile mit Reinstwasser und/oder Aceton spülen und mit
einem fusselfreien Tuch trocknen.

5 Ventil wieder zusammensetzen

Ventilbestandteile gemäss Abbildung 33, Seite 50 wieder zusammen-
setzen.
1
2 Auslassventil (6.2824.160)
4 Ventilgehäuse Auslassventil
6 Hülse
8 Rubinkugel
10 Dichtung
Die grössere Öffnung muss nach aussen zei-
gen.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
2
4
5
6
9
8
7
10
872 Extension Module IC Pump
