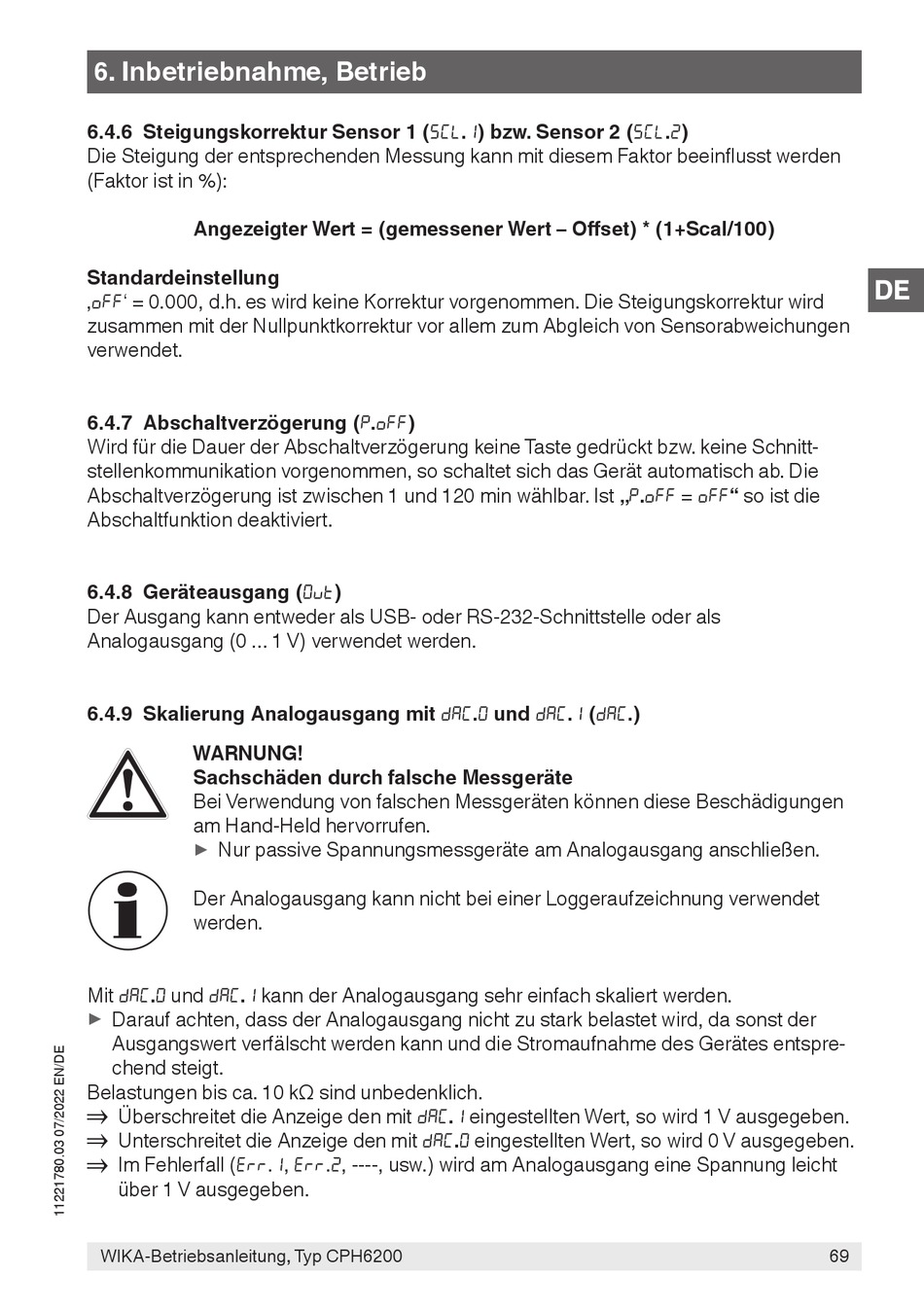

6. Inbetriebnahme, Betrieb

6.4.6 Steigungskorrektur Sensor 1 (SCL.1) bzw. Sensor 2 (SCL.2)

Die Steigung der entsprechenden Messung kann mit diesem Faktor beeinflusst werden
(Faktor ist in %):
Angezeigter Wert = (gemessener Wert – Offset) * (1+Scal/100)
Standardeinstellung
‚off' = 0.000, d.h. es wird keine Korrektur vorgenommen. Die Steigungskorrektur wird
zusammen mit der Nullpunktkorrektur vor allem zum Abgleich von Sensorabweichungen
verwendet.
6.4.7 Abschaltverzögerung (P.oFF)
Wird für die Dauer der Abschaltverzögerung keine Taste gedrückt bzw. keine Schnitt-
stellenkommunikation vorgenommen, so schaltet sich das Gerät automatisch ab. Die
Abschaltverzögerung ist zwischen 1 und 120 min wählbar. Ist „P.oFF = oFF" so ist die
Abschaltfunktion deaktiviert.
6.4.8 Geräteausgang (Ovt)
Der Ausgang kann entweder als USB- oder RS-232-Schnittstelle oder als
Analogausgang (0 ... 1 V) verwendet werden.

6.4.9 Skalierung Analogausgang mit dAC.0 und dAC.1 (dAC.)

WARNUNG!
Sachschäden durch falsche Messgeräte
Bei Verwendung von falschen Messgeräten können diese Beschädigungen
am Hand-Held hervorrufen.
▶
Nur passive Spannungsmessgeräte am Analogausgang anschließen.
Der Analogausgang kann nicht bei einer Loggeraufzeichnung verwendet
werden.
Mit dAC.0 und dAC.1 kann der Analogausgang sehr einfach skaliert werden.
▶
Darauf achten, dass der Analogausgang nicht zu stark belastet wird, da sonst der
Ausgangswert verfälscht werden kann und die Stromaufnahme des Gerätes entspre-
chend steigt.
Belastungen bis ca. 10 kΩ sind unbedenklich.
⇒
Überschreitet die Anzeige den mit dAC.1 eingestellten Wert, so wird 1 V ausgegeben.
⇒
Unterschreitet die Anzeige den mit dAC.0 eingestellten Wert, so wird 0 V ausgegeben.
⇒
Im Fehlerfall (Err.1, Err.2, ----, usw.) wird am Analogausgang eine Spannung leicht
über 1 V ausgegeben.
