4. Aufbau und Funktion
3. Die 7-polige Steckverbindung am Referenzdrucksensor gemäß der Orientierungsfüh-
rung zusammenstecken und diese durch die Überwurfhülse sichern.
Überwurfhülse ohne größeren Kraftaufwand im Uhrzeigersinn drehen.
4. Den 6-poligen mini-DIN-Stecker am Hand-Held an CH1 oder CH2 gemäß der Orien-
tierungsführung anstecken.
Beim Anstecken des Sensoranschlusskabels am Hand-Held kann es vorkommen, dass
DE
der Stecker des Drucksensors nicht richtig in die Buchse einrastet. In diesem Fall den
Stecker beim Anstecken nicht an Steckerhülse sondern am Knickschutz halten.
▶
Stecker nicht verkantet anschließen.
⇒
Bei richtig angesetztem Stecker kann dieser ohne größeren Kraftaufwand einge-
steckt werden.
▶
Beim Abziehen des Drucksensors nicht am Sensoranschlusskabel ziehen, sondern
nur an der Steckerhülse.

4.6 Serielle Schnittstelle

Für den Datentransfer zu einem Computer nur die Schnittstellenkabel von WIKA verwen-
den. Diese sind zum Anschluss an eine USB-Schnittstelle (USB-Treiber erforderlich) oder
RS-232-Schnittstelle geeignet.
Das USB-Schnittstellenkabel besteht aus einem USB-Stecker (Typ A) an einem Ende
des Kabels und einem 3,5 mm Stereo-Klinkenstecker am anderen Ende des Kabels.
Das Kabel ist ca. 2 m [6,6 ft] lang.
Das RS-232-Schnittstellenkabel besteht aus einer 9-poligen Sub-D Buchse an einem
Ende des Kabels und einem 3,5 mm Stereo-Klinkenstecker am anderen Ende des
Kabels.
Das Kabel ist ca. 1,5 m [4,9 ft] lang.

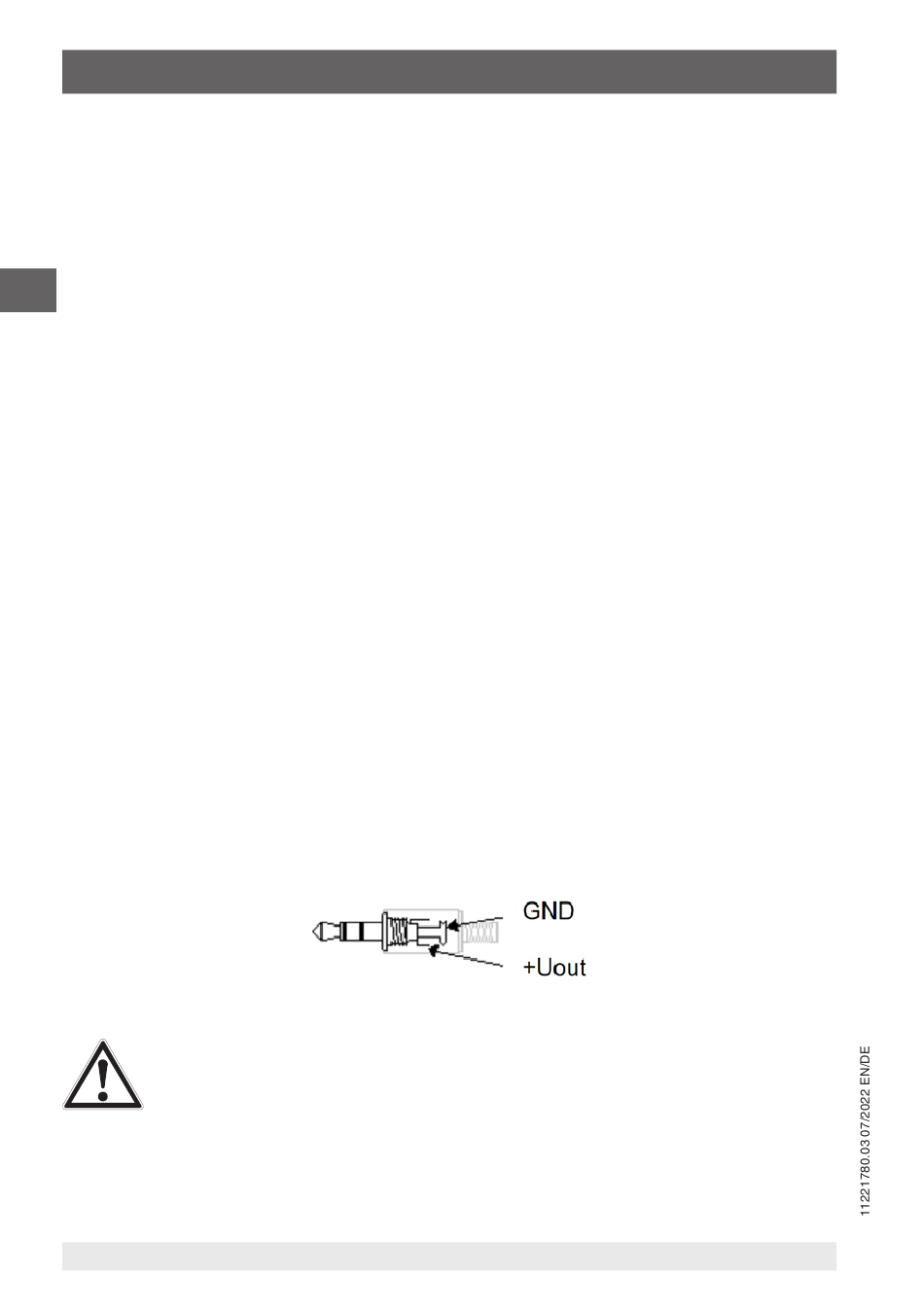

Klinkensteckerbelegung

WARNUNG!
Sachschäden durch falschen Klinkenstecker
Bei Verwendung von falschen Klinkenstecker oder durch falsche Beschal-
tung können diese Beschädigungen am Hand-Held hervorrufen.
▶
▶
▶
60
Der 3. Anschluss darf nicht benutzt werden.
Nur Stereo-Klinkenstecker sind zulässig.
Nur das Original-Anschlusskabel von WIKA verwenden!
