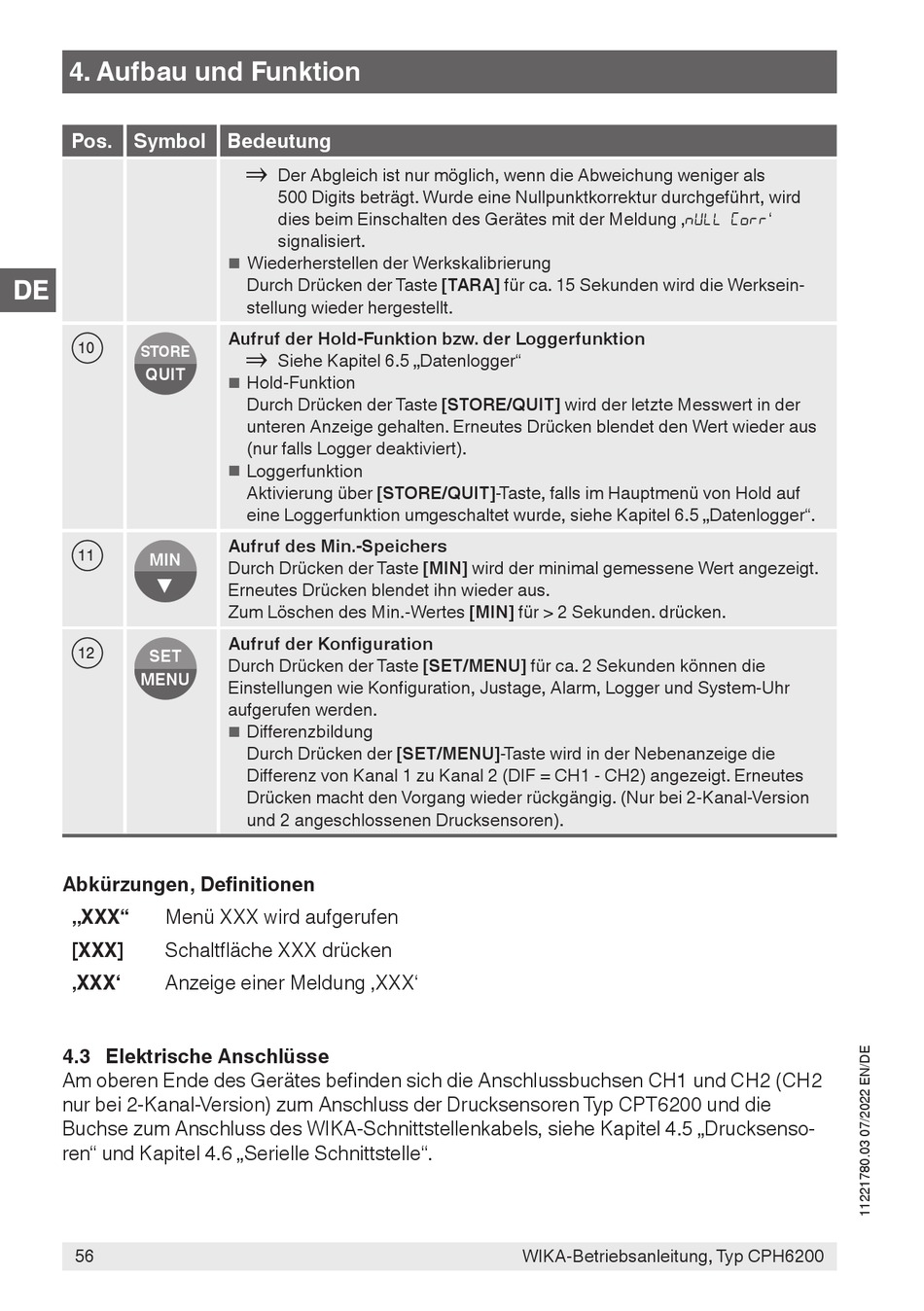

4. Aufbau und Funktion
Pos.
Symbol
DE
10
STORE
QUIT
11
MIN
▲
12
SET
MENU
Abkürzungen, Definitionen
„XXX"
Menü XXX wird aufgerufen
Schaltfläche XXX drücken
[XXX]
‚XXX'
Anzeige einer Meldung ‚XXX'
4.3 Elektrische Anschlüsse
Am oberen Ende des Gerätes befinden sich die Anschlussbuchsen CH1 und CH2 (CH2
nur bei 2-Kanal-Version) zum Anschluss der Drucksensoren Typ CPT6200 und die
Buchse zum Anschluss des WIKA-Schnittstellenkabels, siehe Kapitel 4.5 „Drucksenso-
ren" und Kapitel 4.6 „Serielle Schnittstelle".
56
Bedeutung
⇒
Der Abgleich ist nur möglich, wenn die Abweichung weniger als
500 Digits beträgt. Wurde eine Nullpunktkorrektur durchgeführt, wird
dies beim Einschalten des Gerätes mit der Meldung ‚nuLL Corr'
signalisiert.
Wiederherstellen der Werkskalibrierung
■
Durch Drücken der Taste [TARA] für ca. 15 Sekunden wird die Werksein-
stellung wieder hergestellt.
Aufruf der Hold-Funktion bzw. der Loggerfunktion
⇒
Siehe Kapitel 6.5 „Datenlogger"
Hold-Funktion
■
Durch Drücken der Taste [STORE/QUIT] wird der letzte Messwert in der
unteren Anzeige gehalten. Erneutes Drücken blendet den Wert wieder aus
(nur falls Logger deaktiviert).
Loggerfunktion
■
Aktivierung über [STORE/QUIT]-Taste, falls im Hauptmenü von Hold auf
eine Loggerfunktion umgeschaltet wurde, siehe Kapitel 6.5 „Datenlogger".
Aufruf des Min.-Speichers
Durch Drücken der Taste [MIN] wird der minimal gemessene Wert angezeigt.
Erneutes Drücken blendet ihn wieder aus.
Zum Löschen des Min.-Wertes [MIN] für > 2 Sekunden. drücken.
Aufruf der Konfiguration
Durch Drücken der Taste [SET/MENU] für ca. 2 Sekunden können die
Einstellungen wie Konfiguration, Justage, Alarm, Logger und System-Uhr
aufgerufen werden.
Differenzbildung
■
Durch Drücken der [SET/MENU]-Taste wird in der Nebenanzeige die
Differenz von Kanal 1 zu Kanal 2 (DIF = CH1 - CH2) angezeigt. Erneutes
Drücken macht den Vorgang wieder rückgängig. (Nur bei 2-Kanal-Version
und 2 angeschlossenen Drucksensoren).
WIKA-Betriebsanleitung, Typ CPH6200
