7.7.6

Automatische Tastweitenregulierung

7.7.7 Pin settings
8028106/2023-01-26 | SICK
Irrtümer und Änderungen vorbehalten
Der Sensor verfügt über eine Automatische Tastweitenregulierung.
Dies bedeutet, dass der Sensor Farben unabhängig von der Tastweite korrekt zuordnet.
Ein Objekt derselben Farbe erzeugt am Sensor den gleichen Ähnlichkeitswert (CMV),
egal ob das Objekt in 50 mm oder 150 mm Tastweite positioniert wird.
Diese Funktion kann bei unterschiedlichen Objektgrößen oder schwankenden Tastwei‐
ten sehr hilfreich sein, sollte jedoch nur bewusst aktiviert werden. Sie ist in den Opera‐
ting Modes nicht voreigestellt.
Automatic Sensing Distance Regulation am Display auswählen
QL 1 Settings
0 –
Teach Live

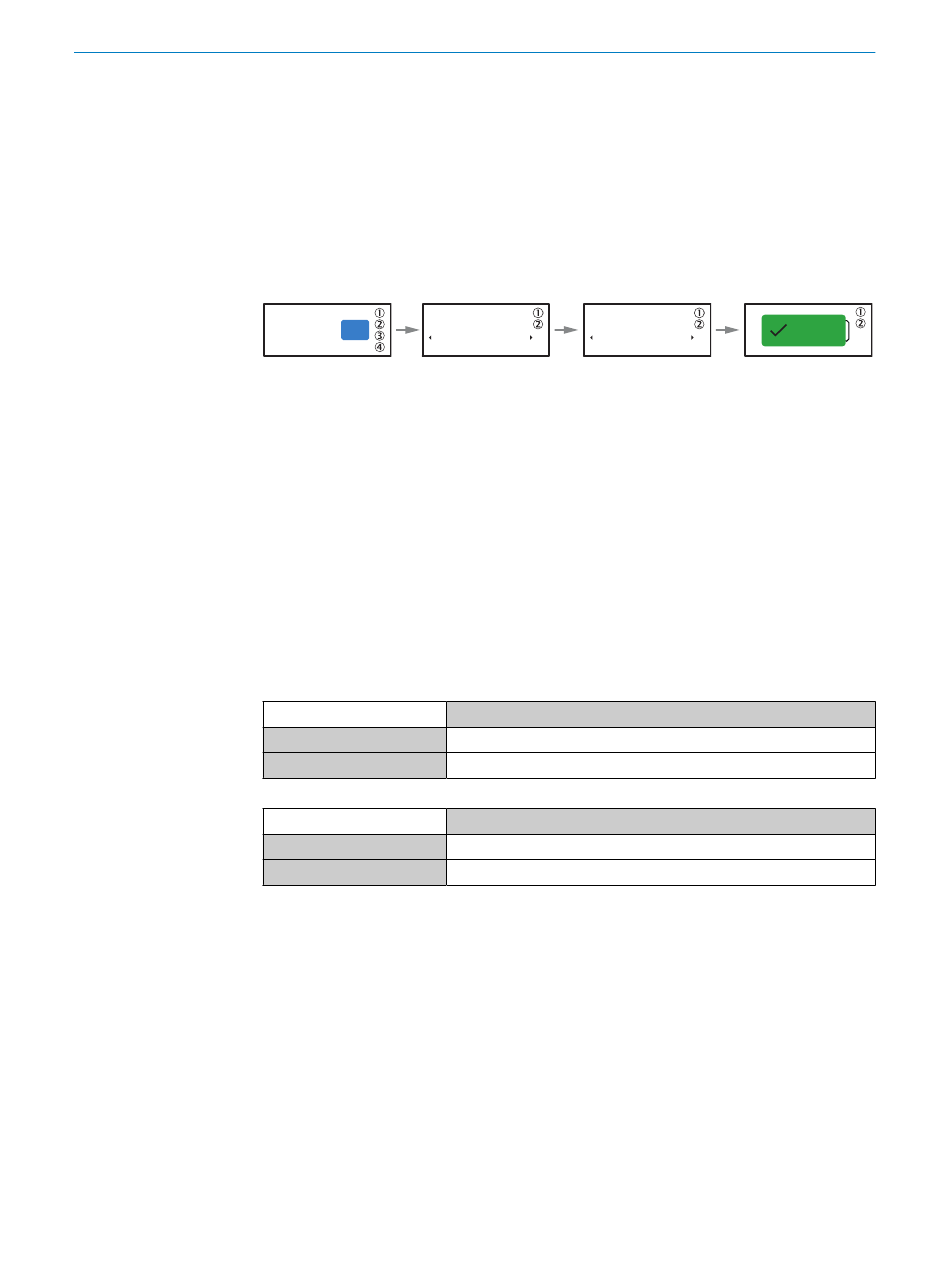

Abbildung 20: Automatic Distance Regulation
Aus dem RUN Menü kommend:
1. Mit Taste SET das Menü öffnen
2. Mit Taste +/- das Menü Settings auswählen.
3. Mit Taste SET bestätigen.
4. Mit Taste +/- das Menü Distance Regulation auswählen
5. Mit Taste SET bestätigen
6. Mit Taste +/- zwischen activated und deactivated wählen
7. Mit Taste SET bestätigen
Es stehen multifunktionale Pins zur Verfügung, denen unterschiedliche Funktionen
zugeordnet werden können.
Tabelle 6: Pin settings xBxxxxxx5A
xBxxxxxx5A
Pin 2
Pin 5
Tabelle 7: Pin settings xBxxxxxx8A:
xBxxxxxx8A:
Pin 1
Pin 5
Mögliche Konfigurationen sind:
Pin 2 (xBxxxxxx5A) / Pin 1 (xBxxxxxx8A)
• Ext. Input Smart Task: Eingangsfunktion für die smart task A00 (siehe LINK)
• Blanking: Ist der Pin HIGH werden keine Schaltausgänge aktiv
• Output QL1: Schaltausgang QL1
• Output QL2: Schaltausgang QL2
•
Teach QL1: Externer Teach für QL1
•
Teach QL2: Externer Teach für QL2
•
Activate Job: Diese Auswahl muss aktiviert sein, wenn über externe Schaltein‐
gänge auf den multifunktionalen Pins zwischen verschiedenen "Jobs" (Sensorzu‐
stände mit gespeicherten Farben und Konfigurationen) gewechselt werden soll.
Diese Funktion unterstützt die einfache Formatverwaltung in der Kundenapplika‐
tion.
Distance Reg
Distance
Activated
Regulation
Funktion
Ausgang oder Eingang
Eingang
Funktion
Ausgang oder Eingang
Eingang
B E T R I E B S A N L E I T U N G | CSS High Resolution
7
BEDIENUNG
QL 1
Saved
0
Teach Live
