3.2

Produktmerkmale und Funktionen

3.2.1 Geräteansicht
3.2.2

Produkteigenschaften

8028106/2023-01-26 | SICK
Irrtümer und Änderungen vorbehalten
Position
5
6
7
8
9
10
11
12
13
14
2
1

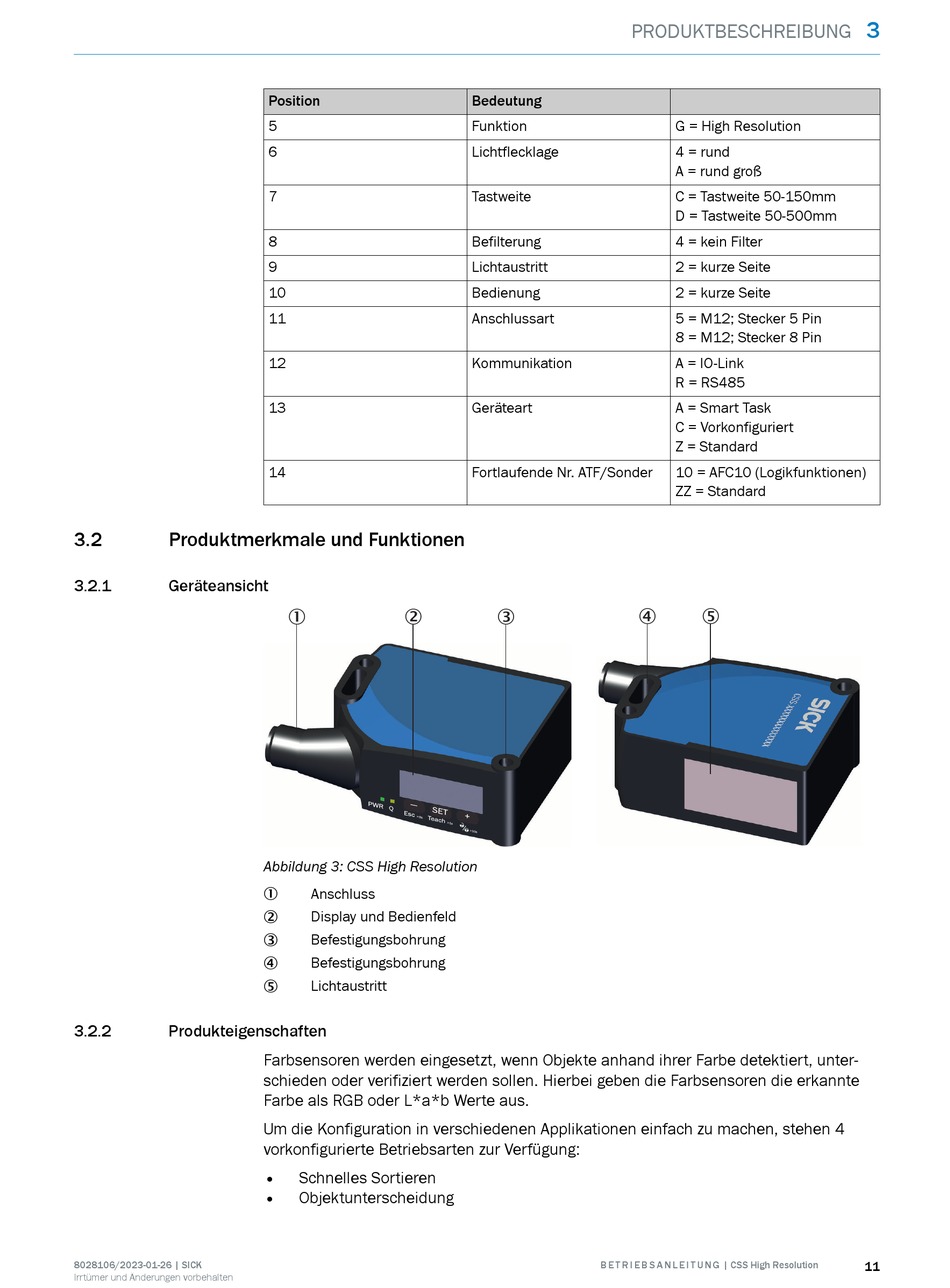

Abbildung 3: CSS High Resolution
Anschluss
1
Display und Bedienfeld
2
Befestigungsbohrung
3
Befestigungsbohrung
4
Lichtaustritt
5
Farbsensoren werden eingesetzt, wenn Objekte anhand ihrer Farbe detektiert, unter‐
schieden oder verifiziert werden sollen. Hierbei geben die Farbsensoren die erkannte
Farbe als RGB oder L*a*b Werte aus.
Um die Konfiguration in verschiedenen Applikationen einfach zu machen, stehen 4
vorkonfigurierte Betriebsarten zur Verfügung:
• Schnelles Sortieren
• Objektunterscheidung
PRODUKTBESCHREIBUNG
Bedeutung
Funktion
Lichtflecklage
Tastweite
Befilterung
Lichtaustritt
Bedienung
Anschlussart
Kommunikation
Geräteart
Fortlaufende Nr. ATF/Sonder
4
3
B E T R I E B S A N L E I T U N G | CSS High Resolution
G = High Resolution
4 = rund
A = rund groß
C = Tastweite 50-150mm
D = Tastweite 50-500mm
4 = kein Filter
2 = kurze Seite
2 = kurze Seite
5 = M12; Stecker 5 Pin
8 = M12; Stecker 8 Pin
A = IO-Link
R = RS485
A = Smart Task
C = Vorkonfiguriert
Z = Standard
10 = AFC10 (Logikfunktionen)
ZZ = Standard
