BEDIENUNG
7.7.3

Output Mode

28 B E T R I E B S A N L E I T U N G | CSS High Resolution
Operating Mode am Display auswählen:
QL 1 Menu
0 –
Teach Live

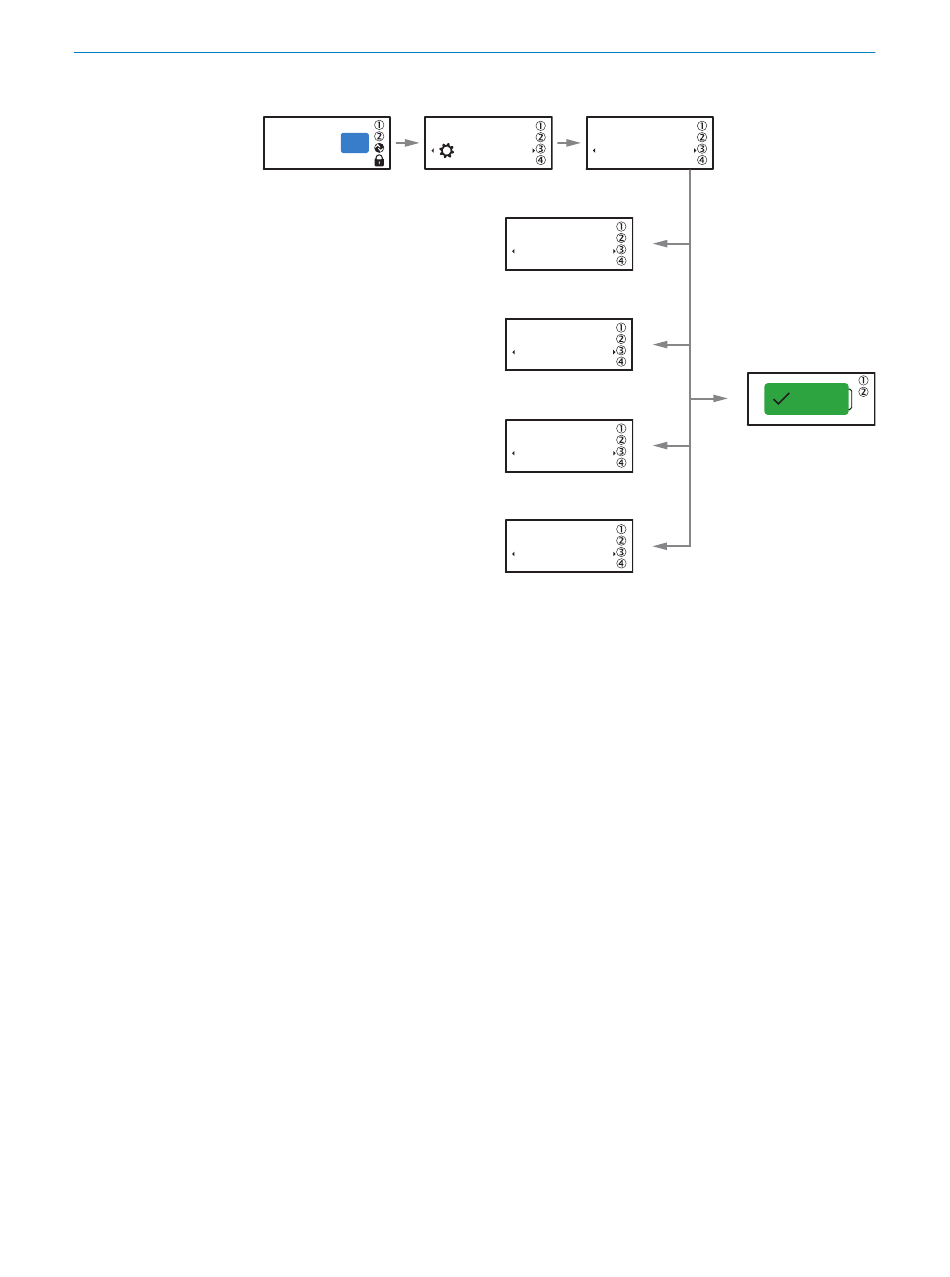

Abbildung 16: Operating Mode
Aus dem RUN Menü kommend:
1. Mit Taste SET das Menü öffnen
2. Mit Taste +/- das Menü Settings auswählen.
3. Mit Taste SET bestätigen.
4. Mit Taste +/- das Menü Operating Mode auswählen
5. Mit Taste SET bestätigen
6. Mit Taste +/- den gewünschten Modus auswählen
7. Mit Taste SET Auswahl bestätigen
Der Farbsensor verfügt über 24 Farbspeicherplätze. Diese können den bis zu 4 Schalt‐
ausgängen zu geordnet werden Auf jedem Farbspeicherplatz kann eine Farbe einge‐
lernt werden. Im Prozess (RUN Modus) vergleicht der Sensor die detektierte Farbe mit
dem aktiven Farbspeicherplatz.
Output Mode Standard
Es werden den, bis zu 4 Schaltausgängen QL1-4 jeweils eine oder mehrere Farben
zugeordnet. Es können über die Schaltausgänge höchstens vier Zustände überwacht
werden. Sollten die Farben zweier Schaltausgänge detektiert werden, so sind beide
Schaltausgänge aktiv (high).
Output Mode Best Fit
Es kann immer nur ein Schaltausgang aktiv (high) sein. Der Sensor wählt hierbei den
Schaltausgang mit dem höchsten CMV (= Color Matching Value).
Settings
Operating
Settings
Mode
Operating Mode
Mark / Object
Positioning
Operating Mode
Fast
Sorting
Operating Mode
Object
Separation
Operating Mode
Color
Verification
QL 1
Saved
0
Teach Live
