7.7.4 Sensitivität einstellen
8028106/2023-01-26 | SICK
Irrtümer und Änderungen vorbehalten
Output Mode Coded
Es werden die Schaltausgänge binär kodiert betrachtet. Somit lassen sich bis zu 16
Zustände (= 15 Farben) über 4 QL unterscheiden. Unten stehende Tabelle gibt hierzu
einen Überblick.
QL4
Color 1 -
Color 2 -
Color 3 -
Color 4 -
...
Color 15 x
No Teach-in color -
active
Bei den Varianten xBxxxxxx5A können lediglich 3 Farben sowie der Zustand "No Teach-
in color active" im Coded Mode abgebildet werden
Output Modus am Display auswählen
QL 1 Menu
0 –
Teach Live

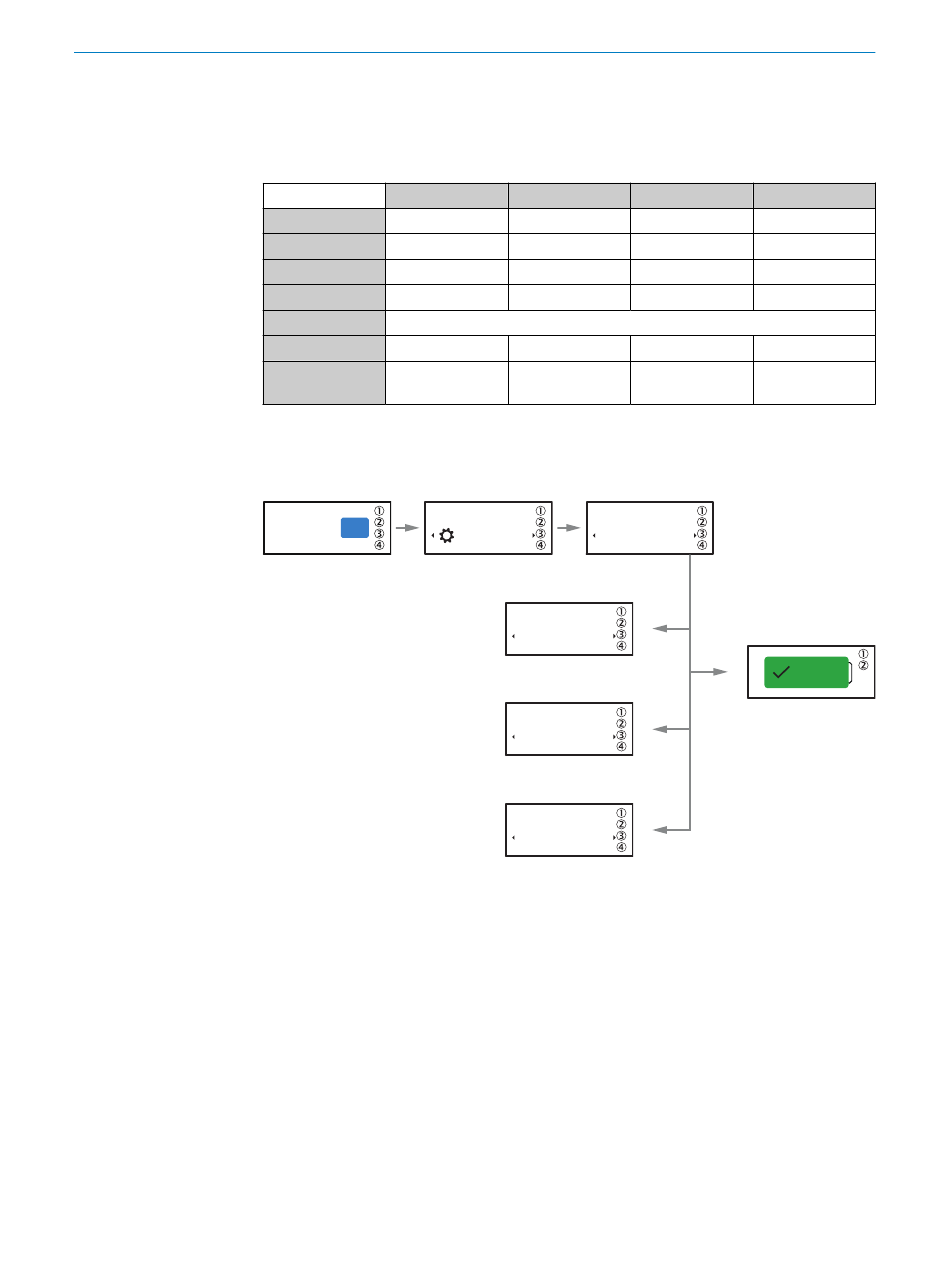

Abbildung 17: Output Mode
Aus dem RUN Menü kommend:
1. Mit Taste SET das Menü öffnen
2. Mit Taste +/- das Menü Settings auswählen.
3. Mit Taste SET bestätigen.
4. Mit Taste +/- das Menü Output Mode auswählen.
5. Mit Taste SET bestätigen.
6. Mit Taste +/- den gewünschten Output Mode auswählen
7. Mit Taste SET Auswahl bestätigen
Die Sensitivität wird als Schwellwert des CMV (= Color Matching Value) angegeben.
Dieser gibt an, wie nahe der detektierte Farbwert dem eingelernten Farbwert ist (Teach-
in):
QL3 QL2
- -
- x
- x
x -
x x
- -
Settings
Settings Output Mode
Output Mode
Standard
Outout Mode
Best Fit
Outout Mode
Coded
