7.7.5 Ansprechzeit einstellen
30 B E T R I E B S A N L E I T U N G | CSS High Resolution
– 999 = absolut gleiche Farbwerte
– 000 = größtmögliche Unterschiedlichkeit
Die Sensitivität kann somit als Schwellwert des CMV von 000 bis 999 eingestellt
werden.
Sensitivität am Display auswählen
QL 1 Menu
0 –
Teach Live
Sensitivity Sensitivity
Saved

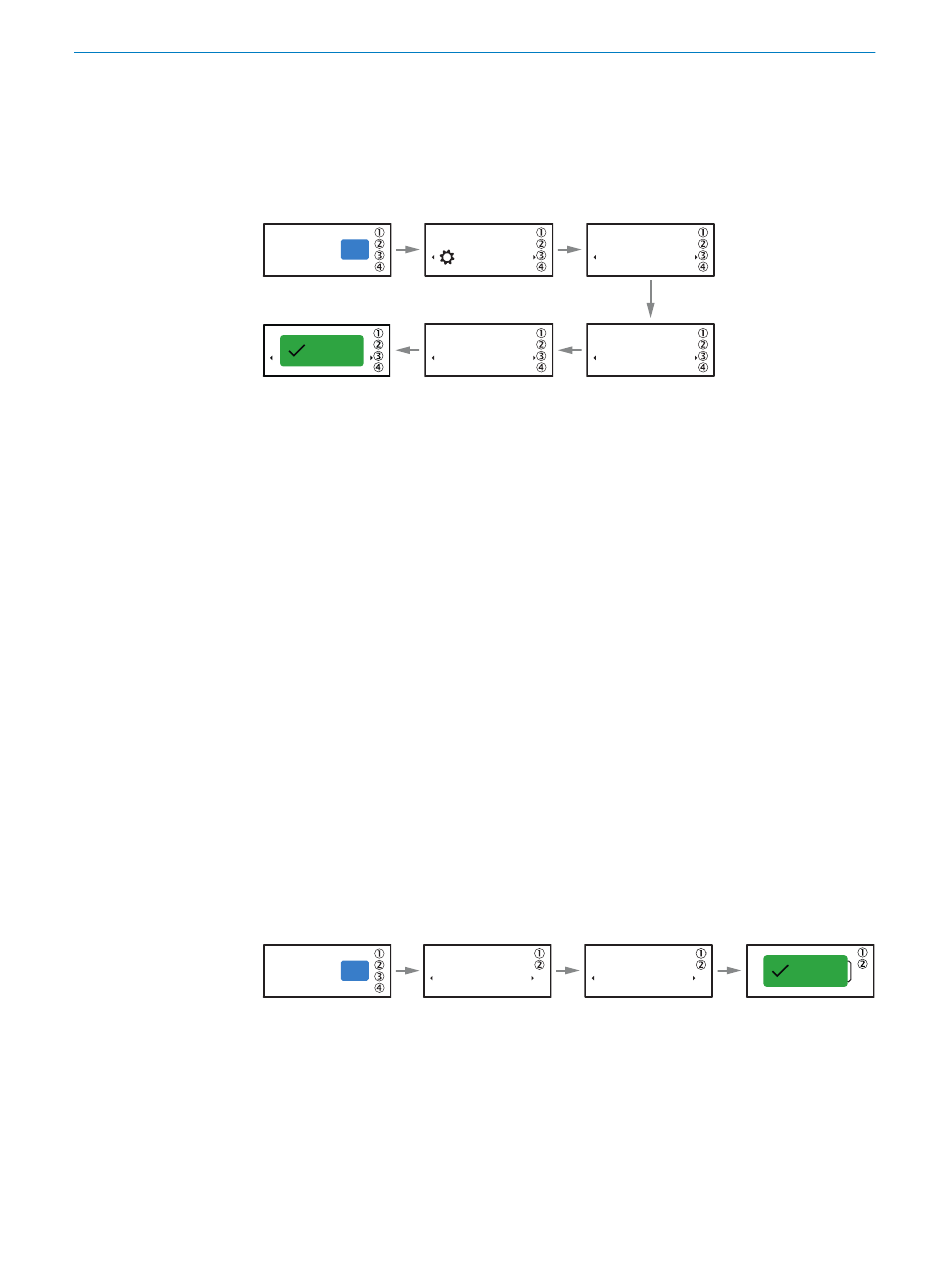

Abbildung 18: Sensitivity
Aus dem RUN Menü kommend:
1. Mit Taste SET das Menü öffnen
2. Mit Taste +/- das Menü Settings auswählen.
3. Mit Taste +/- das Menü Sensitvity öffnen
4. Mit Taste +/- den gewünschten Schaltausgang QL auswählen
5. Mit Taste SET die Auswahl bestätigen
6. Mit Taste +/- den gewünschten Sentitivitätswert (Schwellwert CMV) wählen
7. Mit Taste SET Auswahl bestätigen
In den jeweiligen Operating Modes sind die Ansprechzeiten des Sensors voreingestellt.
Diese Einstellung kann aber auch im Menü frei eingestellt werden.
Der Sensor bietet folgende Ansprechzeiten zur Auswahl an:
– 120 µs
– 1 ms
– 7,7 ms
– 62 ms
– 500 ms
Grundsätzlich gilt, dass die Farbauflösung des Sensors bei hohen Ansprechzeiten am
genauesten ist. Die Ansprechzeit sollte somit so hoch wie möglich, so niedrig als nötig
eingestellt werden.
Ansprechzeit am Display auswählen
QL 1 Settings
0 –
Teach Live
Abbildung 19: Response Time
Aus dem RUN Menü kommend:
1. Mit Taste SET das Menü öffnen
2. Mit Taste +/- das Menü Settings auswählen.
3. Mit Taste SET bestätigen.
4. Mit Taste +/- das Menü Response Time auswählen
5. Mit Taste SET bestätigen
6. Mit Taste +/- die gewünschte Ansprechzeit wählen
7. Mit Taste SET Auswahl bestätigen
Settings
Settings Sensitivity
Sensitivity
900
Response Time
Response Time
QL 1
QL 1
Saved
120 µs
0
Teach Live
