Navigationsbaum allgemein

22 B E T R I E B S A N L E I T U N G | CSS High Resolution
• RGB
R 61
G 107
B 9
Live
• L*a*b
L 59
A -20
B 5
Live
RGB oder L*a*b Werte sind unterschiedliche Arten eine Farbe zu beschreiben. Wählen
Sie selbst, welche für Sie geläufiger ist. Beide Werte beschreiben die gleichen, aktuell
detektierten Farbwerte.

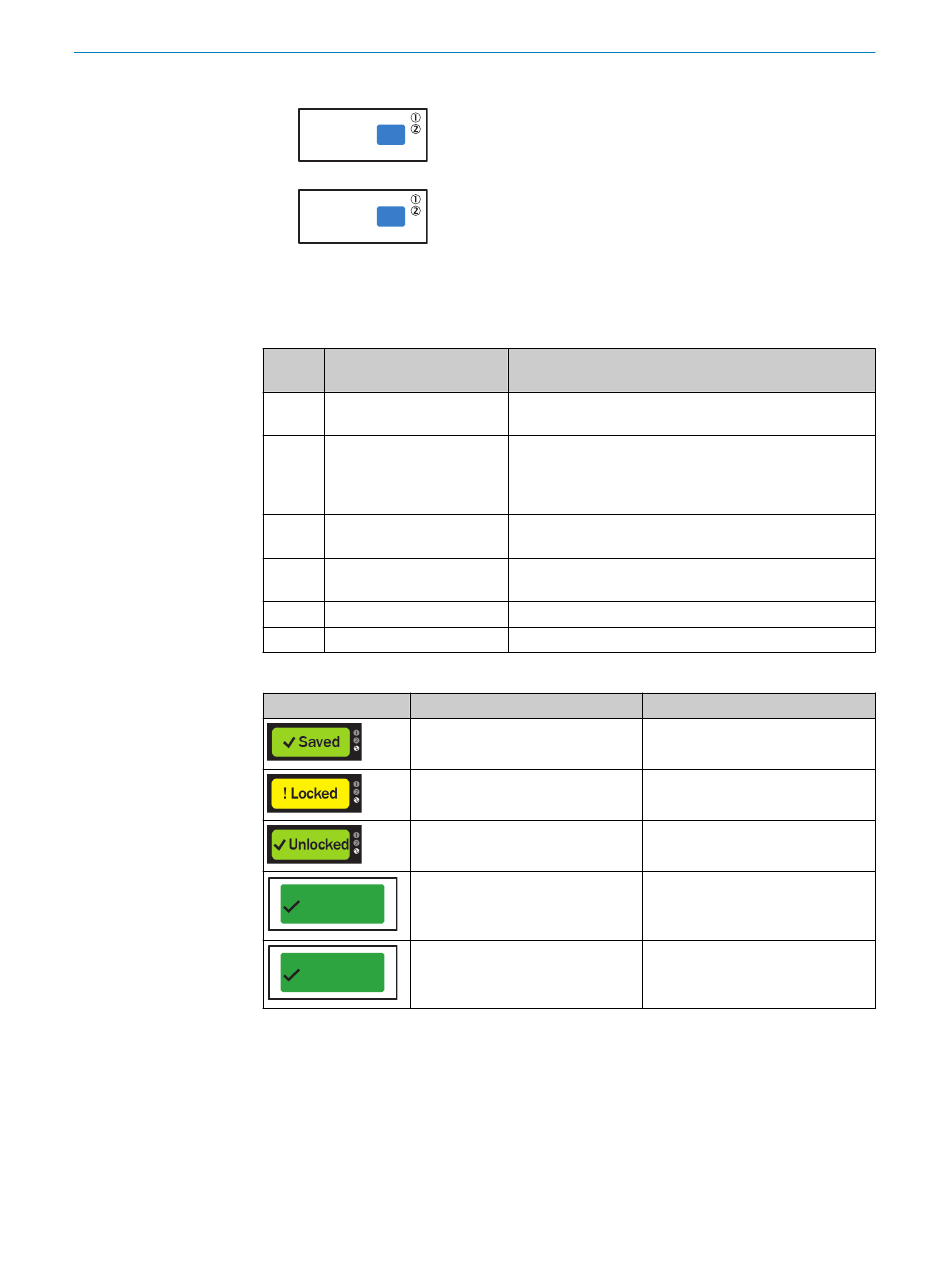

Tabelle 3: TFT-Display Anzeigen
Num‐
Benennung
mer
1 Schaltausgang
CMV / Farbspeicherplatz
2
(Qint)
3 Teach/Live
4 Schaltausgänge
5 IO-LINK
6 Tastensperre
Tabelle 4: Standard-TFT-Anzeigen
TFT Handlung
--
Zum Sperren Taste + >10s drücken Gesperrt, Einstellungen können
Zum Entsperren Taste + >10s drü‐
cken
-
Factory
Reset
-
Teach OK
Navigieren
Menü auswählen
1. Mit Taste SET die Menü-Auswahl öffnen
2. Mit Taste +/- das gewünschte Menü wählen
3. Mit Taste SET das gewünschte Menü öffnen
Funktion
Durch Drücken der Tasten Plus (+) und Minus (-) kann
zwischen den Schaltausgängen gewechselt werden.
Es wird der Color Matching Value des genannten Farb‐
speicherplatzes (Color 1) angezeigt. Dies ist die Ähnlich‐
keit der aktuell detektierten Farbe zum eingelernten
Farbwert des Farbspeicherplatzes.
Gibt eine farbliche Orientierung zur eingelernten Farbe
(Teach-in) und aktuell detektierten Farbe (Live).
Zustand der verfügbaren Schaltausgänge: Aktiv (gelb)
oder nicht aktiv (grau).
Verbindung aktiv
Tastensperre aktiv
Ergebnis
Einstellung gespeichert
Zurück in die Run Ansicht
nicht verändert werden
Entsperrt, Einstellungen können
geändert werden
Die Werkseinstellungen sind aktiv.
Der Teach-in wurde erfolgreich
durchgeführt.
