Installation
4.5 Raccordement des sondes de température (versions HM uniquement)

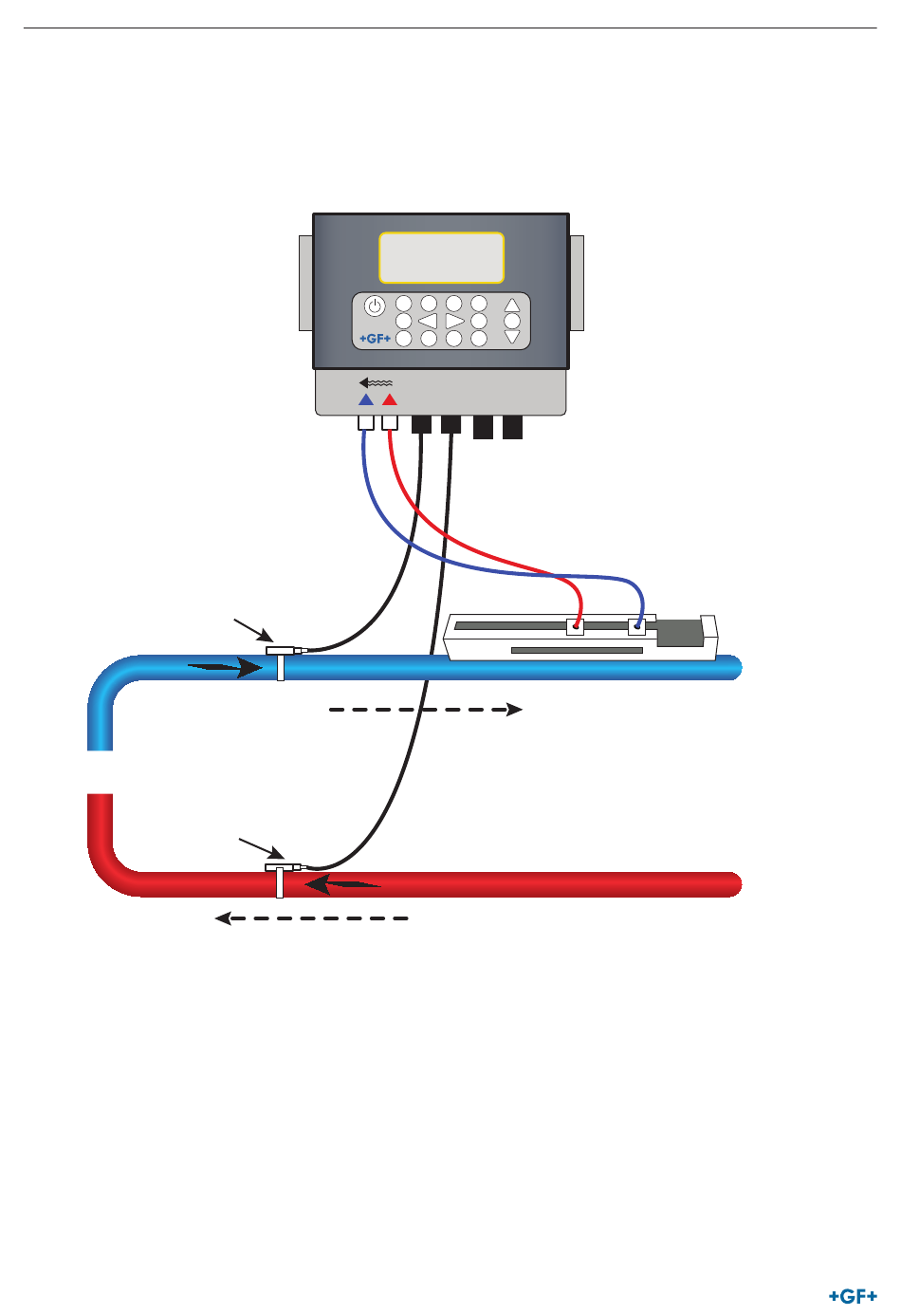

Les sondes de température doivent se trouver au départ et au retour du système à surveiller. La zone du tuyau, sur laquelle elles
doivent être posées, doit être exempte de graisse et de tout matériau isolant. Il est recommandé d'éliminer le revêtement du tuyau
pour garantir un contact thermique optimal entre la sonde et le tuyau.
Pour une meilleure fiabilité dans les applications avec chaudière, la mesure du débit doit être effectuée sur le côté froid du sys-
tème. Pour une meilleure fiabilité avec des installations de réfrigération, la mesure du débit doit être effectuée sur le côté plus
chaud du système.
Temperature Probe
Cold Return
Cold
Heat Energy
Consumer
Temperature Probe
Hot Flow
REMARQUE
Noter qu'il s'agit ici de la valeur à l'extérieur du tuyau et que la température effective du liquide peut présenter une grande diffé-
rence, en particulier lorsque le matériau du tuyau se compose d'un type de matériau isolé. Les valeurs énergétiques n'en perdent
pas pour autant leur validité, étant donné que les valeurs dépendent de la différence de température et non de la température
absolue. Il est de la responsabilité du technicien de garantir que les différences de température sont les plus précises. Dans ce but,
les sondes doivent le cas échéant être recouvertes de matériau isolant pour minimiser les courants d'air et les écarts de la tempé-
rature ambiante sur les deux sondes.
4.5.1 Étalonnage des sondes Pt100 (versions HM uniquement)
REMARQUE
Les sondes Pt100 doivent être corrigées à l'aide du procédé suivant avant la première utilisation et être utilisées avec la longueur
de câble prescrite. Le fait de raccourcir ou de rallonger les câbles rend l'étalonnage des sondes invalide.
Voir la section « Étalonnage des sondes de température ».
168
Return
Hot
Flow
