Ausgänge

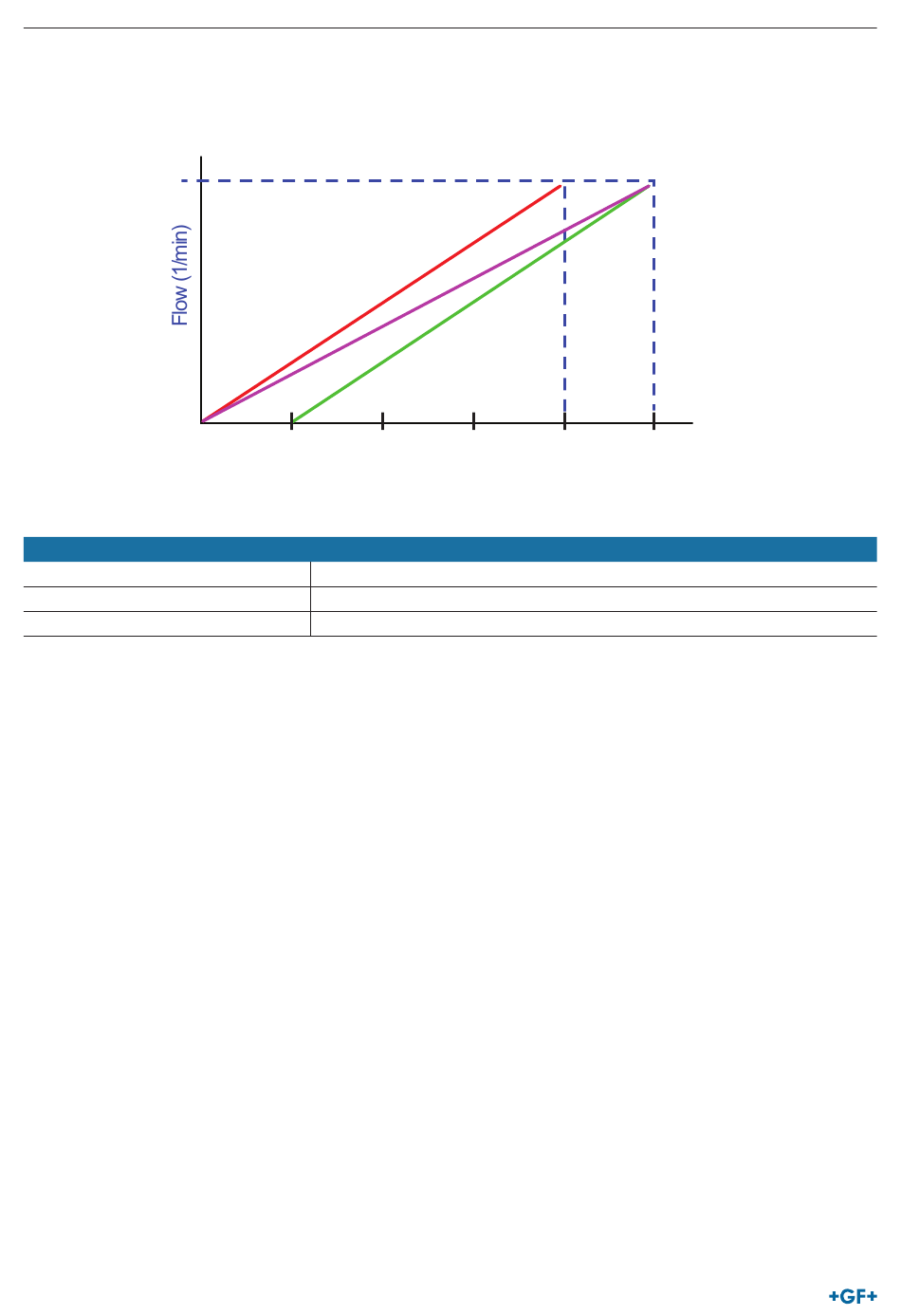

Konvertieren des Messstroms in Durchflussmenge
Angenommen, die maximale Durchflussmenge ist Fmax (l/min) und die minimale Durchflussmenge beträgt "0" (l/min) wie unten
gezeigt.
F
max
F
min
So wird die Durchflussmenge (l/min) für einen Messstrom (mA) berechnet:
Strombereich
0–20 mA
0–16 mA
4–20 mA
6.2 Digitalausgänge
Die drei Digitalausgänge können jeweils in einem von drei Modi eingerichtet werden:
• Strombereich: 4–20 mA
• Impulsausgang (auf die Kontakttypen "Öffner" oder "Schliesser" festlegen)
• Alarmausgabe (Auslöser auf "Steigend" oder "Fallend" festlegen)
• Frequenzausgang (mit den Einstellungen "Hohe Frequenz" und "Niedrige Frequenz")
• Es stehen folgende Messquellen zur Verfügung:
• Volumen (nicht mit dem Frequenzausgang kompatibel)
• Durchfluss (nicht mit dem Impulsausgang kompatibel)
• Energie (nicht mit dem Frequenzausgang kompatibel)
• Leistung (nicht mit dem Impulsausgang kompatibel)
• Signal (nicht mit dem Impulsausgang kompatibel)
Diese Modi und ihre Zuordnung zu einem dieser drei Ausgänge können uneingeschränkt kombiniert werden. Die Digitalausgänge
könnten zum Beispiel als drei Alarme konfiguriert werden, die mit demselben Durchflusswert und unterschiedlichen
Triggerpunkten verknüpft sind. Eine andere Alternative sind zwei Alarme – jeweils mit Volumen und Leistung verknüpft – und ein
mit dem Durchfluss verbundener Frequenzausgang.
118
4 8
Formel der Durchflussmenge
Durchflussmenge = ( I
Durchflussmenge = ( I
Durchflussmenge = (( I-4) x ( F_max - F_min ) / 16 ) + F_min
12 16
x (F_max - F_min ) / 20 ) + F_min
x (F_max - F_min ) / 16 ) + F_min
Benutzerhandbuch
[0-16mA-scale]
[0-20mA-scale]
[4-20mA-scale]
I (mA)
20
