构造与功能
3.6 接线板
本节介绍如何将电源线和信号线连接到墙上托架的接线板上。传感器线缆连接到接线板左侧的插口上。其他线缆通过随附的四个
电缆螺纹套管接头进入设备，连接到位于安全盖后面的接线板上。
3.6.1 用于连接电源、PT100 和输出：
1. 松开两个固定螺栓，卸下接线板盖。
2. 将控制电缆和监控电缆穿过两个较小的电缆螺纹套管接头。

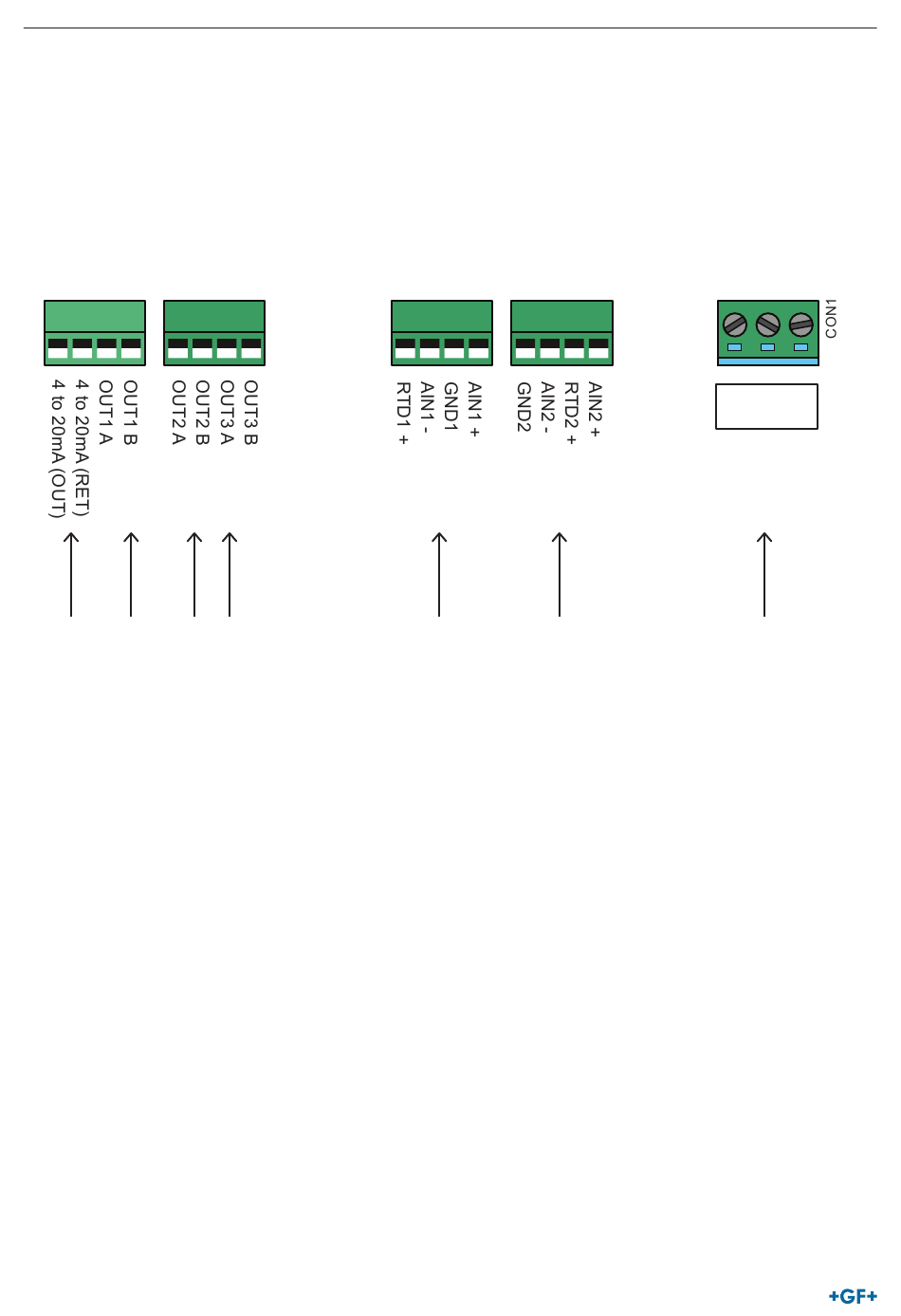

3. 切断电线，剥去约 10 mm 的绝缘层，并按上述和下图所示连接到所需的接线柱上。
4. 随后，拧紧电缆螺纹套管接头，确保电缆固定牢固。
5. 重新安装接线板盖。4-20 mA 脉冲（输出 1、2 & 3）PT100 传感器电源
CONN21 CONN22
4 to 20 mA Pulse (outputs 1, 2, & 3)
302
CONN23 CONN24
PT100 Sensors
用户手册
N E L
100 to 240VAC
50 to 60Hz
7VA MAX
Power
