Instalación
4.5 Conexión de los sensores de temperatura (solo versiones HM)

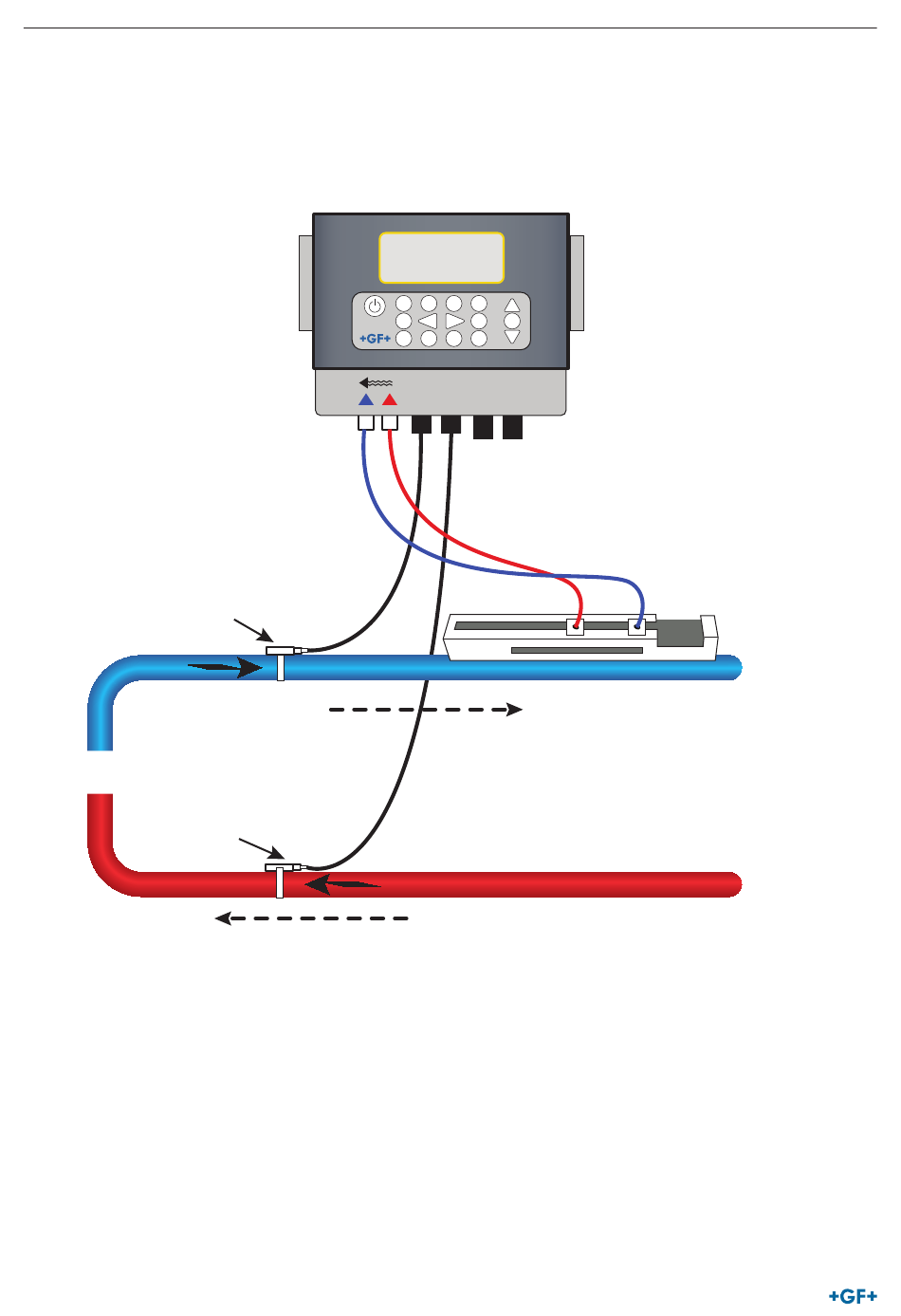

Los sensores de temperatura deben estar conectados al avance y al retorno del sistema que se va a controlar. La zona de la tube-
ría donde se van a instalar debe estar libre de grasa y de cualquier material aislante. Se recomienda retirar el revestimiento del
tubo para garantizar un contacto térmico óptimo entre el sensor y el tubo.
A fin de garantizar una elevada fiabilidad en las aplicaciones con caldera, la medición de caudal se deberá realizar en el lado frío
del sistema. Para garantizar una elevada fiabilidad en sistemas de frío, la medición de caudal se deberá realizar en el lado caliente
del sistema.
Temperature Probe
Cold Return
Cold
Heat Energy
Consumer
Temperature Probe
Hot Flow
NOTA
Hay que tener en cuenta que se trata, en este caso, de un valor exterior del tubo y que la temperatura real del fluido puede variar
considerablemente, sobre todo si el material del tubo lleva aislamiento. De este modo los valores energéticos no tienen porqué
perder validez, dado que los valores dependen de la diferencia de temperatura y no de la temperatura absoluta. Es responsa-
bilidad del montador garantizar que las diferencias de temperatura sean las más precisas posible. Para ello es posible que los
sensores deban cubrirse con material aislante, a fin de minimizar corrientes de aire y fluctuaciones de la temperatura ambiente
alrededor de los dos sensores.
4.5.1 Calibración de los sensores Pt100 (solo versiones HM)
NOTA
Los sensores Pt100 deberán compensarse antes del primer uso con la ayuda del procedimiento siguiente y deberán utilizarse con
la longitud de cable predefinida. Al prolongar o acortar el cable se invalida la calibración de los sensores.
Véase el apartado «Calibración de los sensores de temperatura».
240
Return
Hot
Flow
