C4 Montage der Nachlaufeinheit
Konsoleneinheit ergänzen
Bauteile
13 Schwerlastspindel SLS 260/360
21 Querbalkeneinheit RCS 220 VARIO
81 Geländerstiel U100 384 RCS
Montage
1. Konsoleneinheit wie im Kapitel
„Liegende Montage" auf Seite 84
abbauen und zum Montageplatz
transportieren.
2. An schwebender Bühne Fachwerk-
spindel (13) mit Passbolzen
Ø 21 x 120 (15) und Federstecker
(16) an Querbalkenanschluss (21.1)
montieren.
3. Geländerstiel (81) mit vormontierten
Gerüstrohren an Querbalken-
anschluss (21.2) mit mitgelieferter
Schraube M20 x 100 (81.1) und
Mutter M20 (81.2) festschrauben.

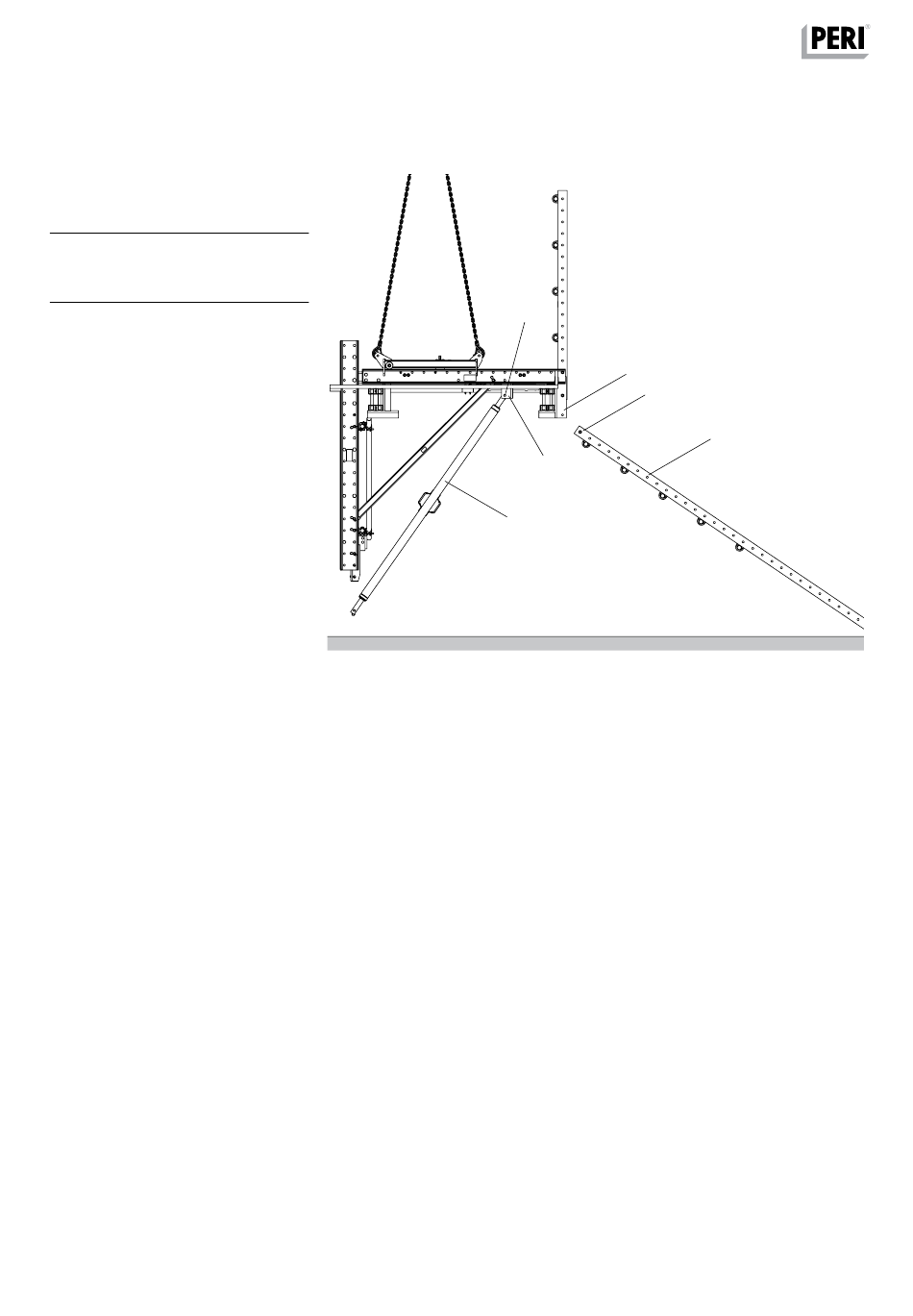

(Abb. C4.16)
92
Abb. C4.16
15 + 16
21.2
81.1 + 81.2
21.1
13
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
81
