B5 Planung Absturzsicherungen
Durchgehende seitliche Absturz-
sicherung mit Gerüstrohren
Bauteile
75 Träger GT 24 z. B. 450
76 Bohlenbelag
84 L-Winkel RCS 120 x 120 x 200
88 Gerüstrohr Stahl Ø 48,3 x 3,2
95 Normalkupplung RA 48/48
96 Anschraubkuppl.-2 HT B D48-20
102 Schr ISO 4017 M12 x 140-8.8
118 Mutter ISO 7040 M12-8
122 Scheibe ISO 7094-12-100 HV
125 TSS-Torx 6 x 80
Nicht als Tragkonstruktion für
Einhausungen geeignet.
Je Bühnenseite min. 2 L-Winkel
montieren.
1. Zur Krafteinleitung unter dem
L-Winkel (84) Bohlen (76a) quer zur
Belagrichtung (76) unterschrauben.
2. Querbohlen an Belagbohlen sowie
Belagbohlen an Belagträger (75)
mit Torx-Schraube 6 x 80 (125)
festschrauben.
3. Querbohlen und Belagbohlen mit
Ø 13 mm vorbohren.
4. L-Winkel (84) mit Skt.-Schr.
M12 x 140 (2x) (102), großen
Scheiben (122) und Muttern (118)
an Quer-und Belagbohlen fest-
schrauben.
5. Vertikales Gerüstrohr Ø 48 (88) mit
Anschraubkupplung AK48 (96) an
den L-Winkel festschrauben.
6. Horizontale Gerüstrohre Ø 48 (88a)
mit Normalkupplungen RA48/48 (95)
an dem vertikalen Gerüstrohr be-
festigen.
7. Bordbrett montieren, siehe Kapitel
„Bordbretter" auf Seite 38.

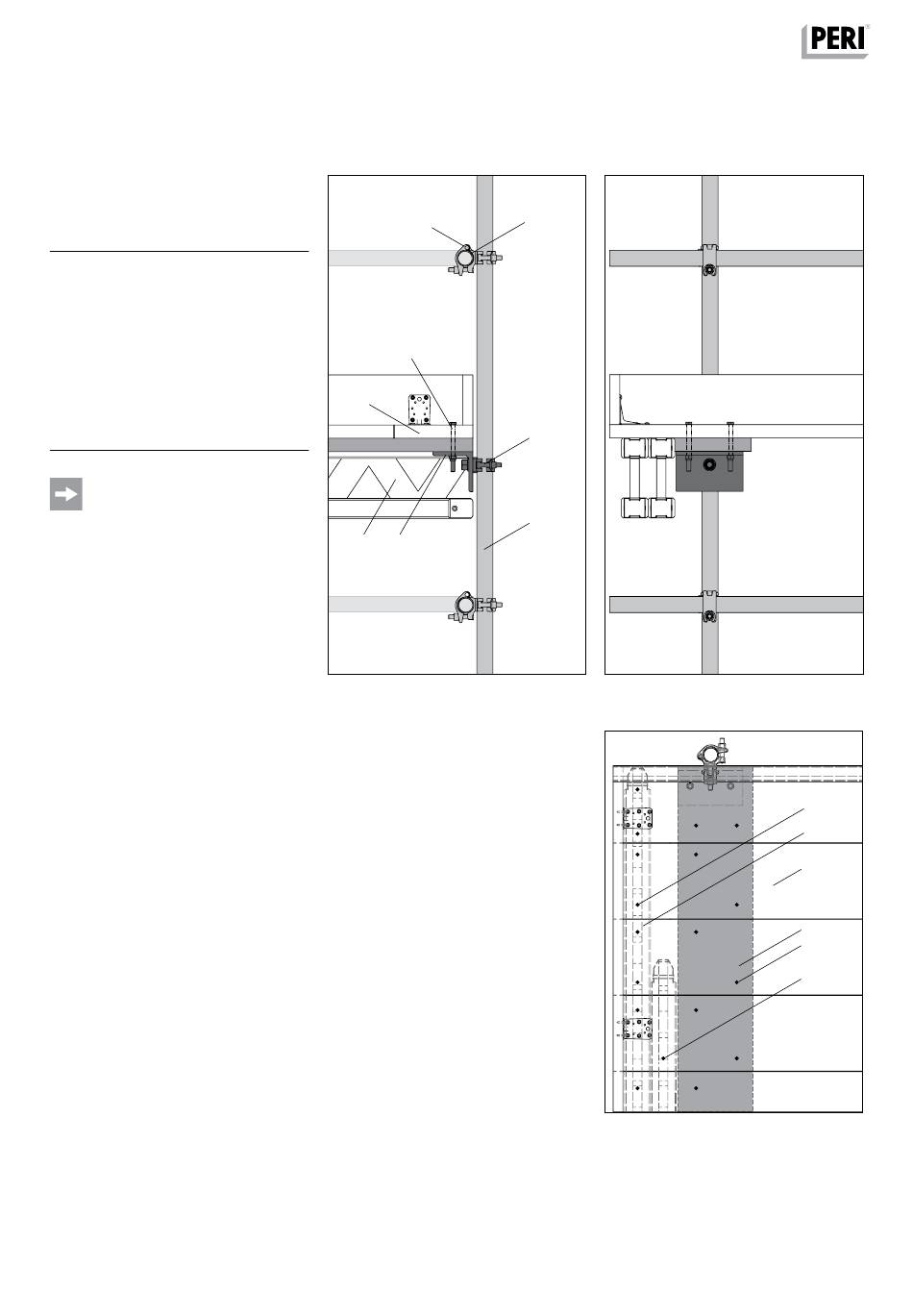

(Abb. B5.08 – B5.08b)
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
95
102 + 122
76
75
84
Abb. B5.08
88a
96
88
Abb. B5.08a
Abb. B5.08b
125
75
76
76a
125
125
53
