C4 Montage der Nachlaufeinheit
Nachlaufeinheit anbauen
Bauteile
8 Kletterschienengelenk RCS
15 Passbolzen Ø 21 x 120
16 Federstecker 4/1
21 Querbalkeneinheit RCS 220 VARIO
31 Zwischenbühnenträger
81 Geländerstiel U100 384 RCS
88 Gerüstrohr Stahl Ø 48,3 x 3,2
106 Schr ISO 4014-M20 x 120-8.8
115 Mutter ISO 7040-M20-8
144 Spanngurt L=5,70m, 2,5t
■
Darauf achten, dass die Abspannung
ausreichend stabil ist um den
Geländerpfosten nicht zu verformen.
Sonst oberen Geländerpfosten
vollständig abbauen.
■
Darauf achten, dass eventuell mon-
tierte Kletterschienenverlängerungen
am unteren Ende der Klettereinheit
nicht verformt werden. Ggf. mit
nebengeschraubten Kanthölzern
aussteifen.

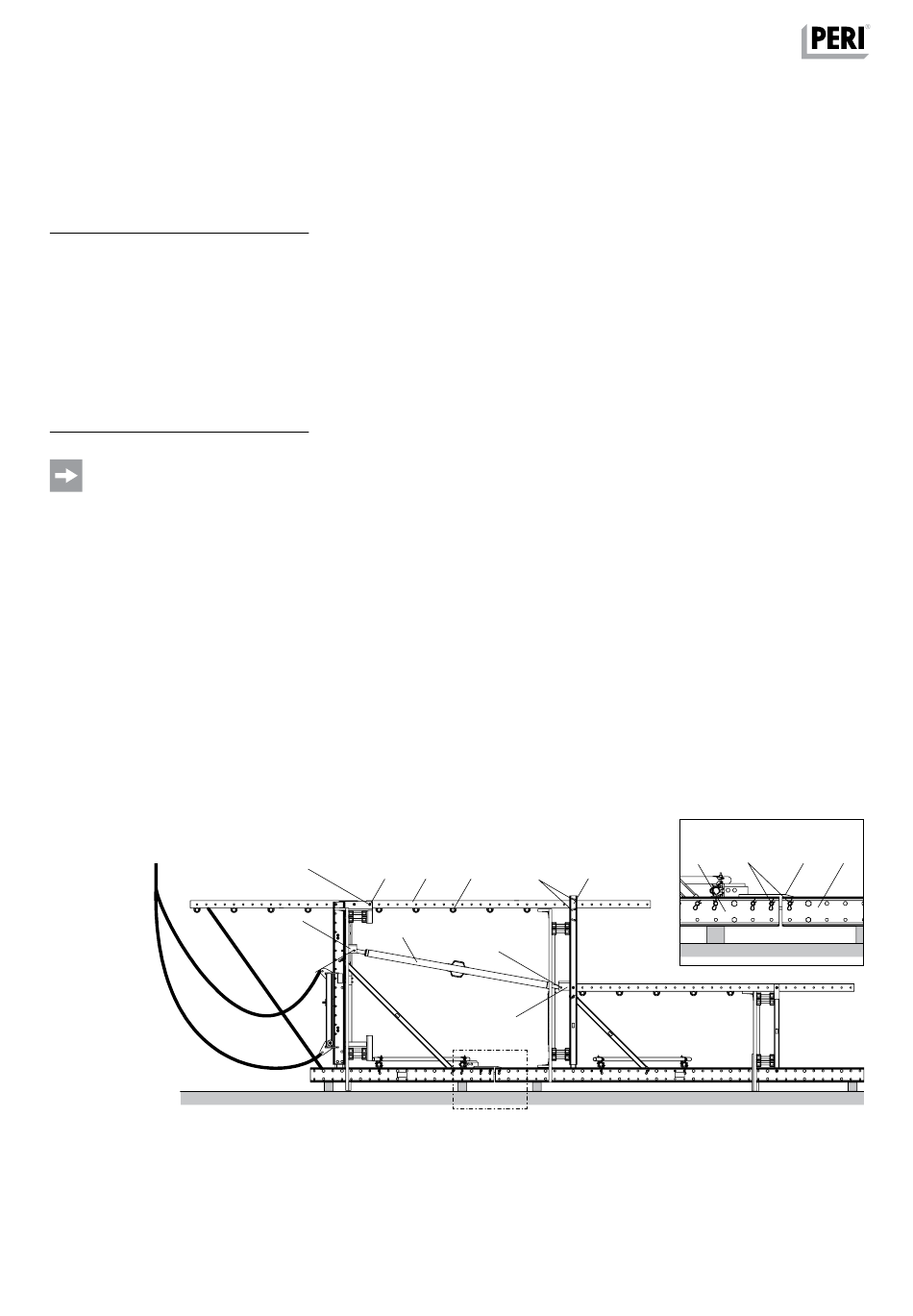

Abb. C4.12
88
1. Fachwerkspindel (13) mit 2x Passbol-
zen Ø 21 x 120 (15) und Feder-
stecker (16) an Querbalkenanschluss
(21.1) und Anschluss Zwischen-
bühnenträger (31.1) montieren.
2. Geländerstiel (81) an Querbalken-
anschluss (21.2) mit Schraube
M20 x 120 (106) und Mutter M20
(115) festschrauben.
3. Am Anschluss Zwischenbühnen-
träger (31.2) den Geländerstiel
freilaufend zwischen 2x Passbolzen
Ø 21 x 120 (15) und Federstecker
(16) montieren.
4. Als Rückenschutz Gerüstrohre (88)
mit Bügel A64 festschrauben.
(Abb. C4.12)
21.2
106 + 115
81
21.1
13
15 + 16
31.2
88
15 + 16
15 + 16
31.1
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
