B2 Planung der Bühnen

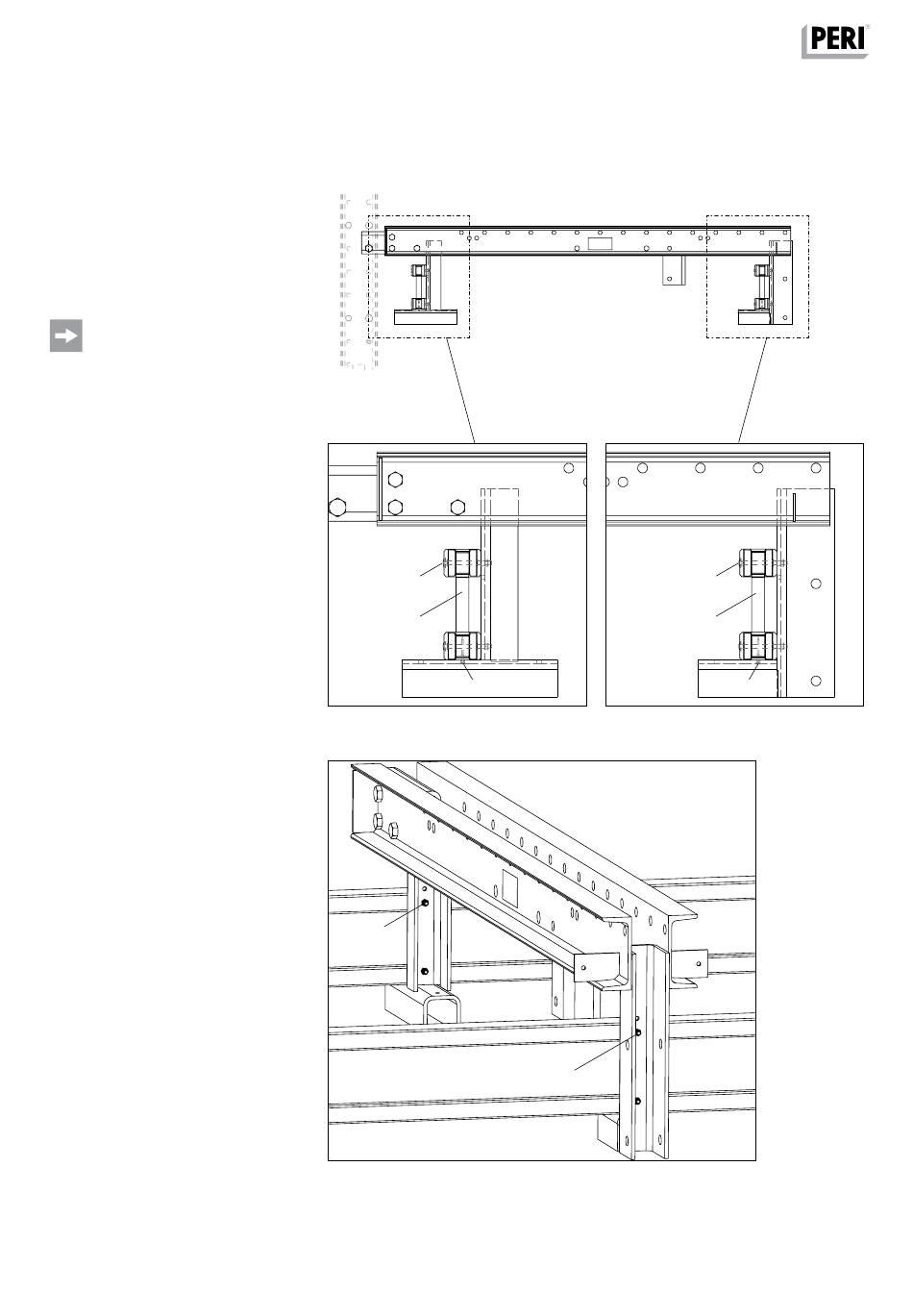

Einfache Trägerlage
Befestigung mit
2x Flr. Schr. M8 x 100 MU (110).
(Abb. B2.02 – B2.02b)
Optional zur Sicherung gegen
Abheben: 1x TSS Torx 6 x 60 (126).
■
Belagträger für Flachrundschrauben
M8 mit Ø 9 vorbohren.
■
Bei Verwendung von VT20:
Oberen Gurt durch die untere
Bohrung (21.1) im Querbalken
verschrauben. (Abb. B2.03)
■
Bei Auskragungen über 1 m die
Träger am Obergurt zusammen-
schrauben.
36
Abb. B2.02
110
75
126
Abb. B2.02a
21.1
Abb. B2.03
110
75
Abb. B2.02b
21.1
