C2 Vormontage der Konsoleneinheit
Seitenschutz montieren
Bauteile
79 Geländerpfosten RCS 226
89 Bügel A64 DIN 3570
79.1 Schr ISO 4014 M20 x 120-8.8
Montage
1. Geländerpfosten RCS 226 (79) mit je
2x Schraube M20 x 120 (79.1) und
Mutter festschrauben. Die beiden
oberen Bohrungen verwenden. Die
untere Bohrung muss zur Montage
des unteren Rückenschutzes frei
bleiben.
2. Gerüstrohre Ø 48 mit Bügel A64 (89)
an Geländerpfosten festschrauben,
siehe Kapitel „Absturzsicherungen"
auf Seite 48. (Abb. C2.04)
3. Seitliche Absturzsicherung mon-
tieren, siehe Kapitel „Seitliche
Absturzsicherung" auf Seite 50
70
79.1

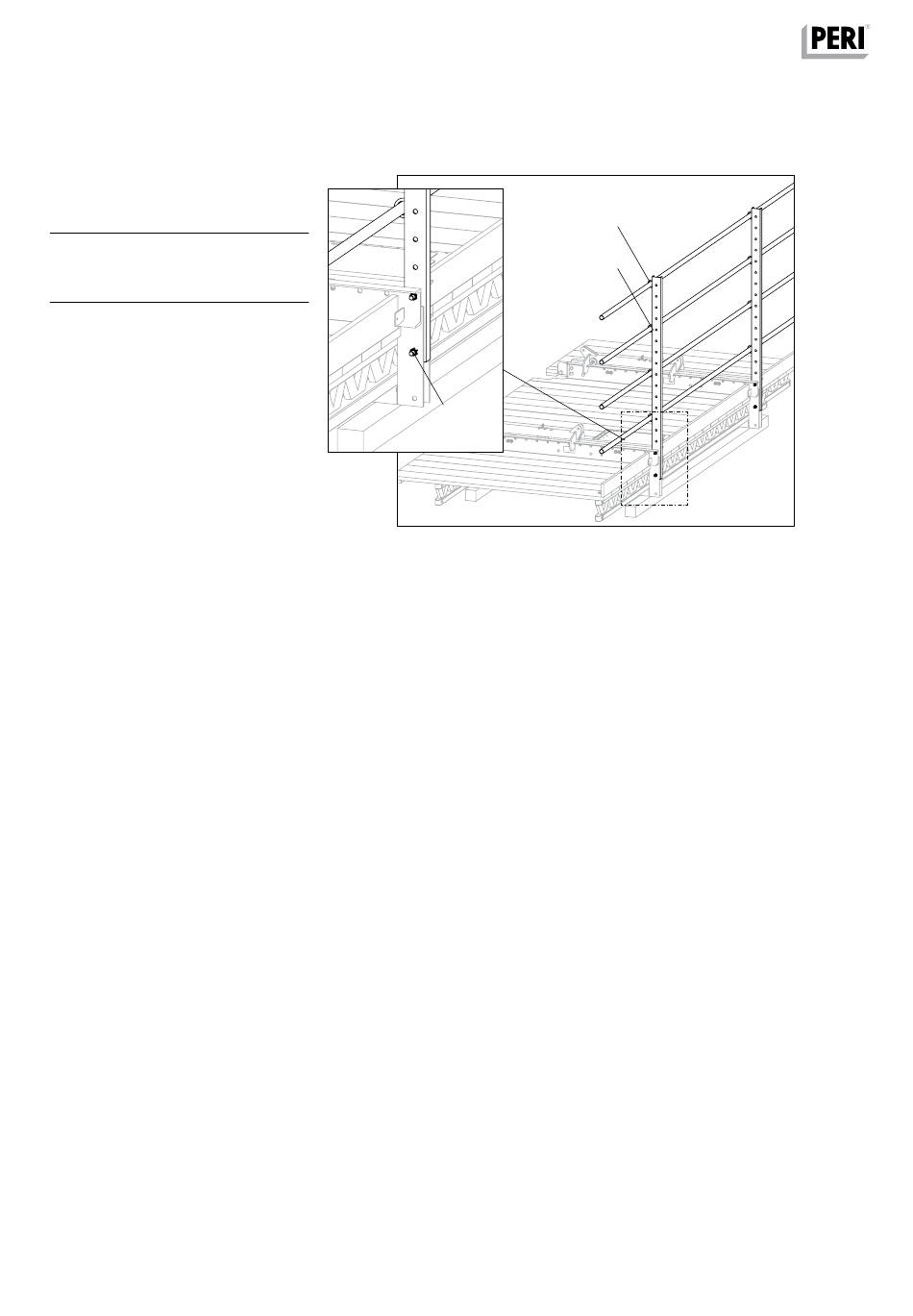

Abb. C2.04
89
79
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
