D7 Umsetzen mit Kletterwerk
Bauteile Schritt 3 – 6
3
Distanzierung M20-82
50
Kletterschuh RCS
50.1 Kletterklinke
60
Kletterwerk RCS 50
60.1 Klaue

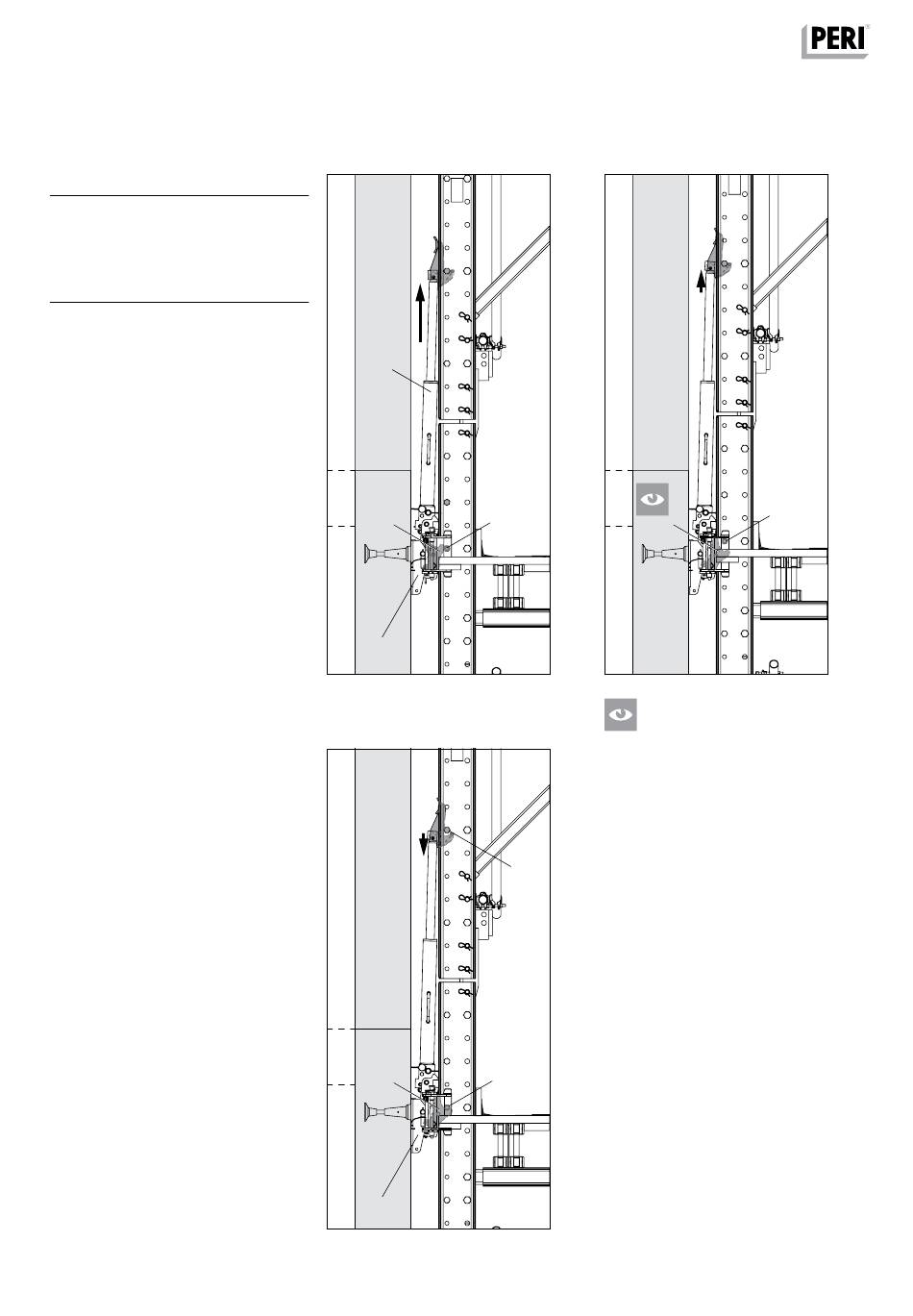

Schritt 3
1. Kletterwerk (60) vollständig aus-
fahren.
2. Kletterklinke (50.1) im Kletterschuh
(50b) wird von der Distanzierung (3)
beim Vorbeiklettern nach innen
gedrückt, anschließend hörbar durch
Federkraft wieder ausgeklappt.
(Abb. D7.07 + D7.08)
Schritt 4
1. Alle Kletterwerke einfahren bis:
– Distanzierung (3) auf der
Kletterklinke (50.1) im mittleren
Deckenschuh (50b) getragen wird,
– Klaue von der Distanzierung (3a)
entlastet ist.
(Abb. D7.09)
126
60
3
50.1
50b
aktiv
Abb. D7.07
3
50.1
50b
aktiv
Abb. D7.09
50.1
Abb. D7.08
Sind die Kletterklinken (50.1) aller
mittleren Deckenschuhe (50b) in die
Kletterschiene eingerastet?
(Abb. D7.08)
Wenn nicht:
■
Kletterwerk vollständig ausfahren.
Durch den Endlagen ausgleich fährt
3a
der nachfolgende Zylinder langsam
nach.
■
Zurück klettern, Zylinder ausbauen
und entlüften.
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
