C4 Montage der Nachlaufeinheit
Distanzierung M20 montieren
In einigen Fällen kann der zusätzliche
Einbau einer Distanzierung M20-82 (3)
als Kletterbolzen in der Kletterschiene
erforderlich sein, siehe Kapitel
„Zusätzliche Distanzierungen" auf
Seite 32.
Bauteile
3
Distanzierung M20-82
3.1 Rohrhülse Ø 26,9×2,6...82
3.2 Schr. ISO 4014 M20 × 120-8.8
3.3 Mutter ISO 7042 M20-8
Montage
1. Rohrhülse Ø 26 (3.1) der Distanzie-
rung M20 (3) in die Kletterschiene
RCS mit einem Hammer positionie-
ren.
2. Schraube M20 × 120 (3.2) durch die
Löcher Ø 21 der Kletterschiene und
durch die Rohrhülse einfädeln.
3. Selbstsichernde Mutter M20-8 (3.3)
(SW 30) auf die Schraube aufdrehen
und festziehen. Drehmoment min.
100 Nm.
(Abb. C4.02)
■
In der Kletterschiene dürfen
Distanzierungen M20 (Kletterbolzen)
nicht verschoben, aber zusätzlich
eingebaut werden. Der Hub des
Kletterwerkes lässt maximal 50 cm
Abstand der Distanzierungen zu.
■
Es kann erforderlich sein benach-
barte Distanzierungen in der Kletter-
schiene zu lösen. Nach der Montage
der zusätzlichen Distanzierung alle
zuvor gelösten Schrauben wieder
festziehen. Drehmoment min.
100 Nm.
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
3.1
3.3

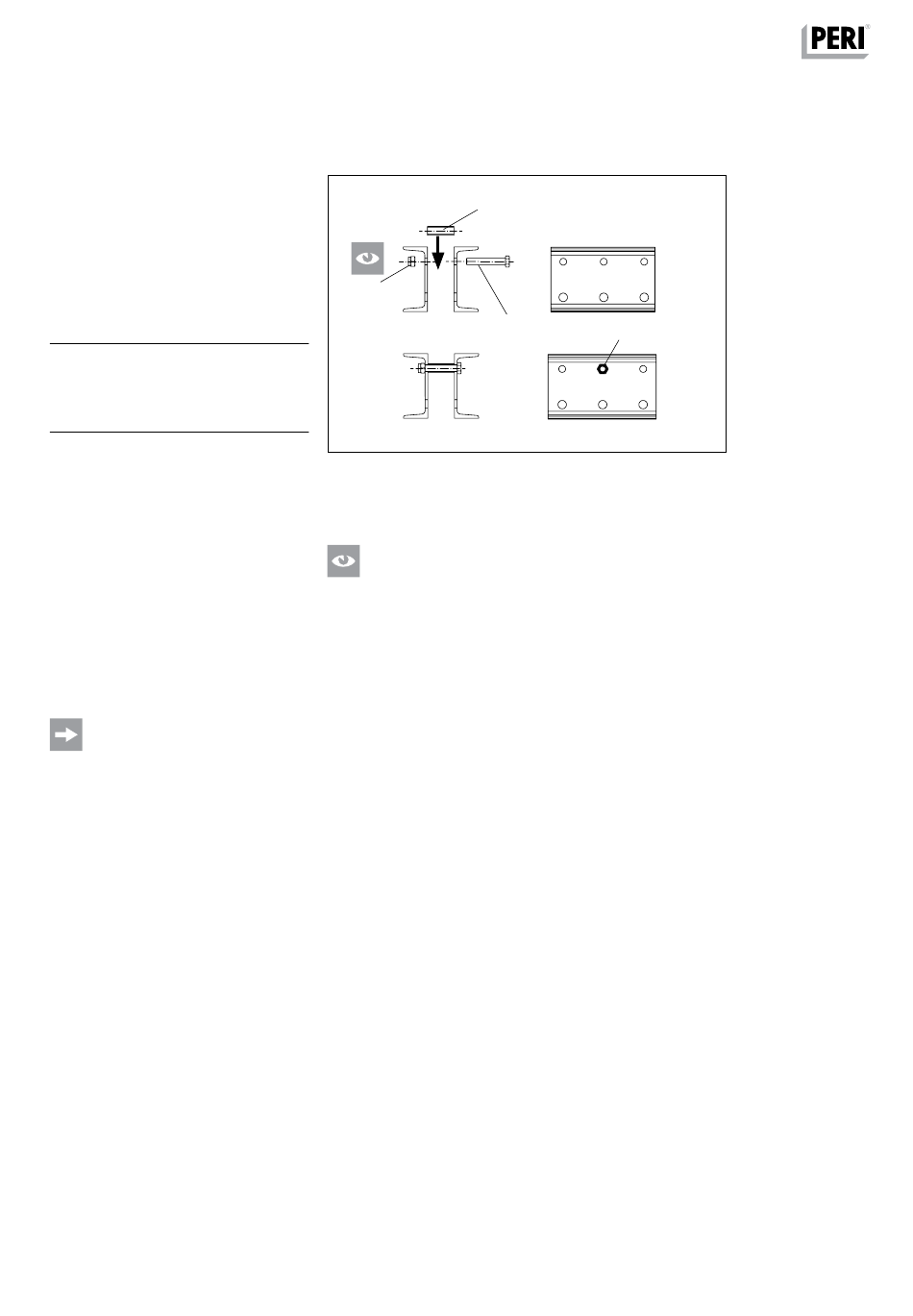

Abb. C4.02
Ist die Mutter (3.3) festgezogen?
(Abb. C4.02)
Ø 21
Ø 26
3.2
3
Ø 21
Ø 26
81
