C1 Vormontage der Schalung
2. Kippträger SRU (25) auf den Gurtun-
gen (32) nach Planung platzieren.
3. Kippträger mit Riegelhalter SRU (26)
an die Gurtung oben (32) klemmen.
(Abb. C1.01b + C1.01c)
4. Stelleinheit SRU außen (27.1) über
das untere Ende des Kippträgers
ziehen.
5. Wenn Querbalkenkopf RCS/VARIO
verwendet wird: Kippträgeradapter
(35) mit Passbolzen Ø 21 (15) und
Federstecker 4/1 (16) an Kippträger
montieren.
6. Oberen Teil der Stelleinheit (27.1)
positionieren und in dem Kippträger
mit Passbolzen Ø 21 (15a) und
Federstecker 4/1 (16a) montieren.
7. Unteren Teil (27.2) an der Stell-
schraube SW 30 (27.3) gegen die
Gurtung auf Kontakt spindeln.
(Abb. C1.01d)
→ Gurtung liegt nun beidseitig an
den Wangen der Stelleinheit an.
8. Kippträgerposition feineinstellen.
Maximales Schalungsgewicht je
Stelleinheit SRU: 1200 kg.
Der Kippträgeradapter RCS/SRU
ermöglicht die Montage von TRIO
Schalelementen an Querbalkeneinheit
RCS 220 VARIO
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
32
41

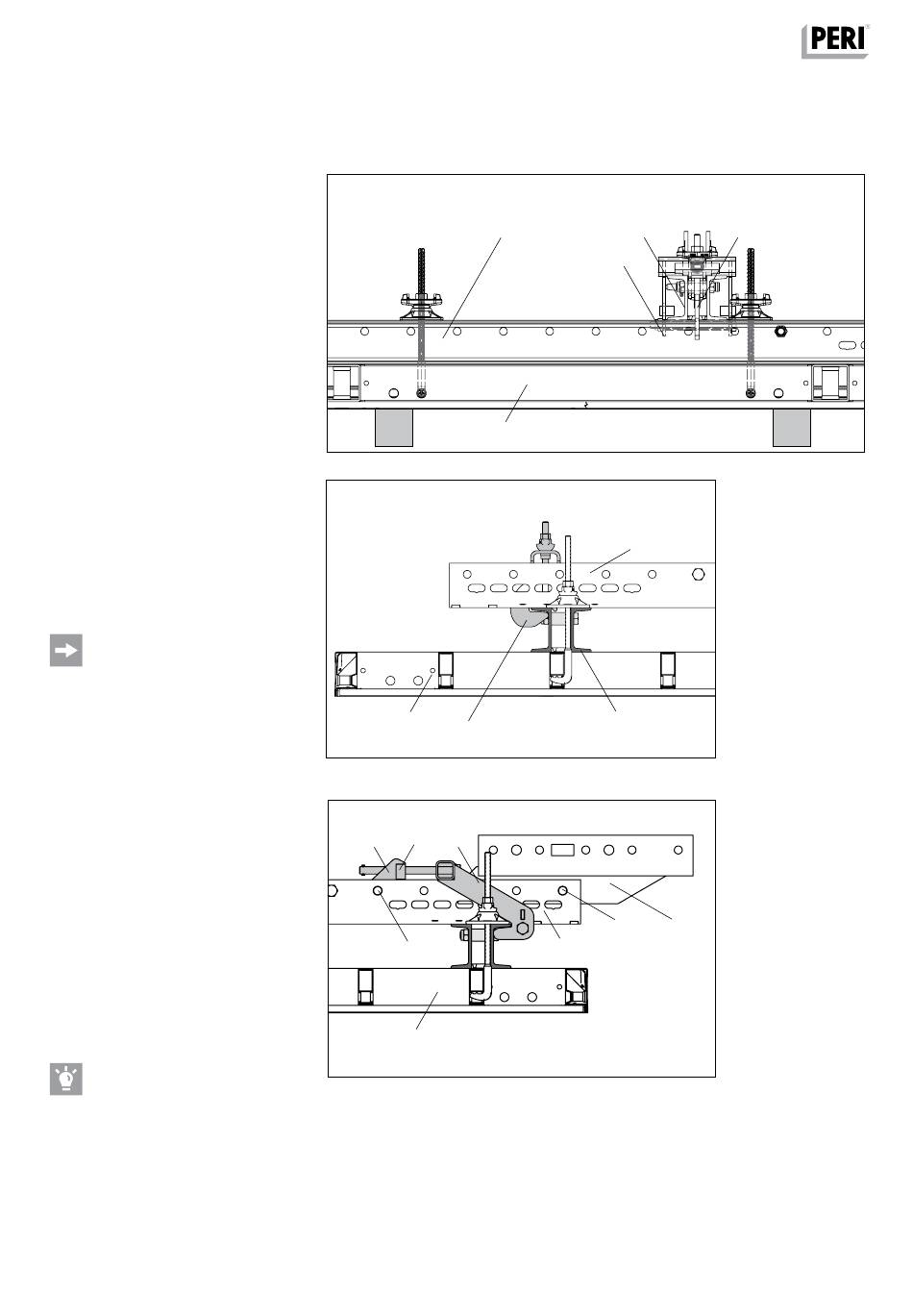

Abb. C1.01b
41
26
Abb. C1.0c
27.1 27.3 27.2
15a + 16a
41
Abb. C1.01d
25
27
25
32
35
15 + 16
25
26
59
