C1 Vormontage der Schalung
Montage Schalungsriegel 150 CB
am TRIO Element
1. TRIO Elemente auf dem Richtboden
zu Einheiten zusammenbauen.
2. 2x Klemmadapter MX / TR-SRU
(142) mit Schr ISO 4014 M24 x 80-8.8
(142.1) und Mutter ISO 4032 M24-8
(142.2) an Schalung montie-ren. (Abb.
C1.04)
3. Schalungsriegel 150 CB (110) mit U-
Profil bei Verwendung des
Richtstützenanschlusses CB nach
oben auf die Klemmadapter MX / TR-
SRU (142) stecken.
4. Schalungsriegel 150 CB (110) mit
Spannstahl DW 15 (142.3) und
Mutternplatte DW 15 (142.4) an die
Schalung spannen. (Abb. C1.04a)
Alternativ:
Den Schalungsriegel 150 CB mit
Passbolzen Ø 21 x 120 (15) und
Federstecker 4/1 (16) an Klemm-
adapter MX / TR-SRU montieren.
5. Kippträger (25) entsprechend Konso-
lenabstand auf die Schalungsriegel
150 CB (110) legen. Unterer Über-
stand siehe projektspezifische
Planung.
6. Riegelhalter U100 – U120 (26)
montieren und mit Wirbelmutter
festziehen. (Abb. C1.05 + C1.05a)
■
Zeigt das U-Profil vom Schalungs-
riegel 150 CB nach oben?
(Abb. C1.05 + C1.05a)
■
Liegt der Schalungsriegel 150 CB an
den vertikalen Profilen der Schalung
an?
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
142.1 + 142.2

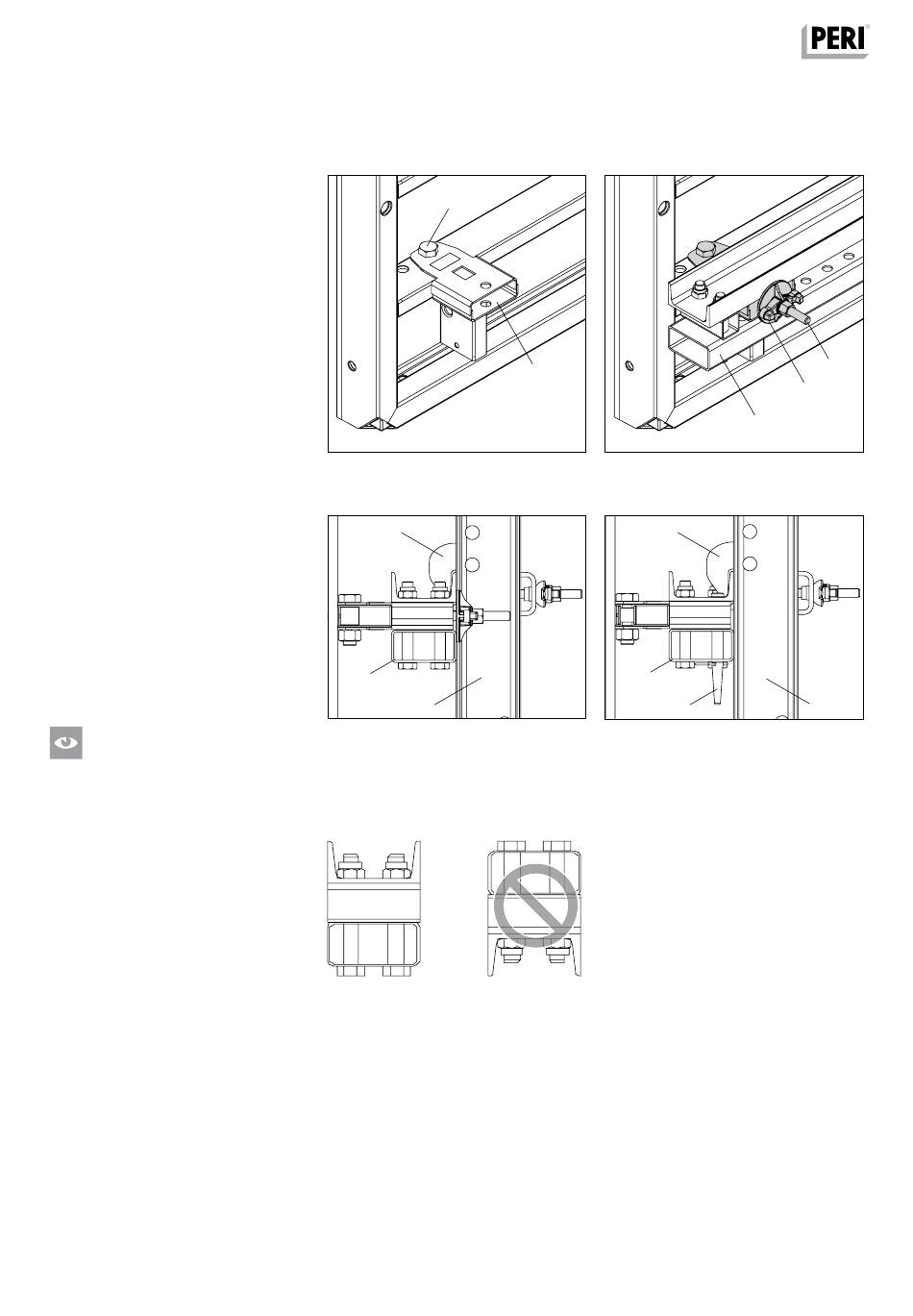

Abb. C1.04
26
140
25
Abb. C1.05
Abb. C1.06
142
Abb. C1.04a
26
140
15 + 16
Abb. C1.05a
142.3
142.4
140
25
61
