C4 Montage der Nachlaufeinheit
Klettereinheit einhängen
Bauteile
24 Fahrwagen RCS
50 Kletterschuh RCS
79 Geländerpfosten RCS 226
Montage
1. Seile zum Führen der Klettereinheit
montieren.
2. Klettereinheit am Fahrwagen (24)
mit 2x Passbolzen Ø 21 x 120
anschlagen und langsam anheben.
Gehängeneigungswinkel α ≤ 30°.
→ Das Anschlagmittel legt sich an
den Geländerpfosten (79) an.
3. Klettereinheit weiter langsam an-
heben und von oben in die geschlos-
senen Kletterschuhe einfädeln.
4. Aus sicherer Position die Klinken-
arretierungen (50.4) der mittleren
Kletterschuhe mit Seil solange
gezogen halten bis die geplante
Distanzierung direkt oberhalb steht,
dann freigeben.
5. Klettereinheit auf den mittleren
Kletterschuhen lastabtragend auf-
legen.
6. Krangehänge lösen, Abspannung
des Rückenschutzes abbauen oder
den zuvor demontierten Rücken-
schutz der Arbeitsbühne unter Ein-
satz einer PSAgA wieder montieren.
(Abb. C4.13)
7. Schalung montieren, siehe Kapitel
„Schalung montieren" auf Seite 75.
(Abb. C4.14)
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
24
inaktiv
50
50.4
aktiv
inaktiv

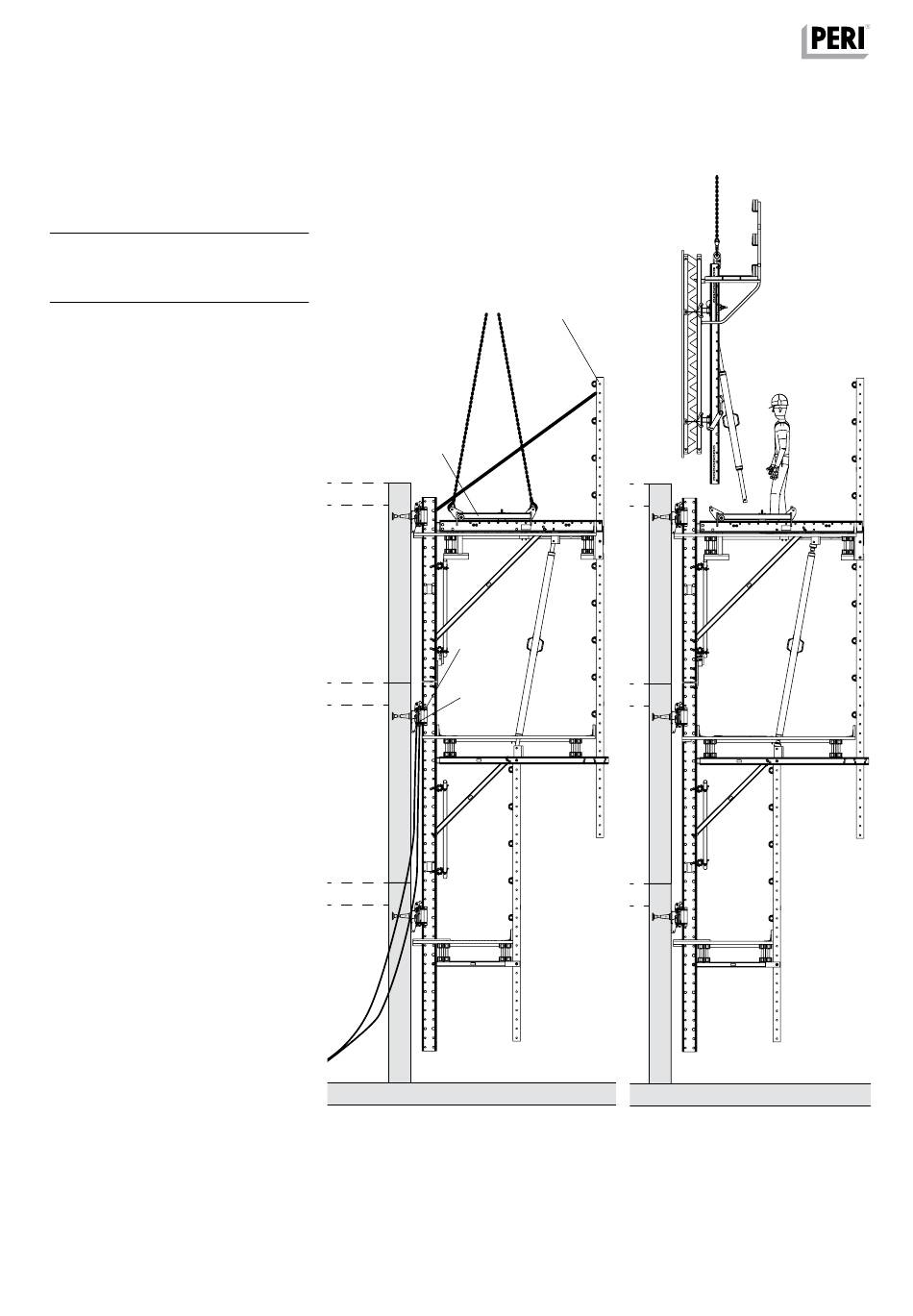

Abb. C4.13
79
Abb. C4.14
89
