A1 Systemübersicht

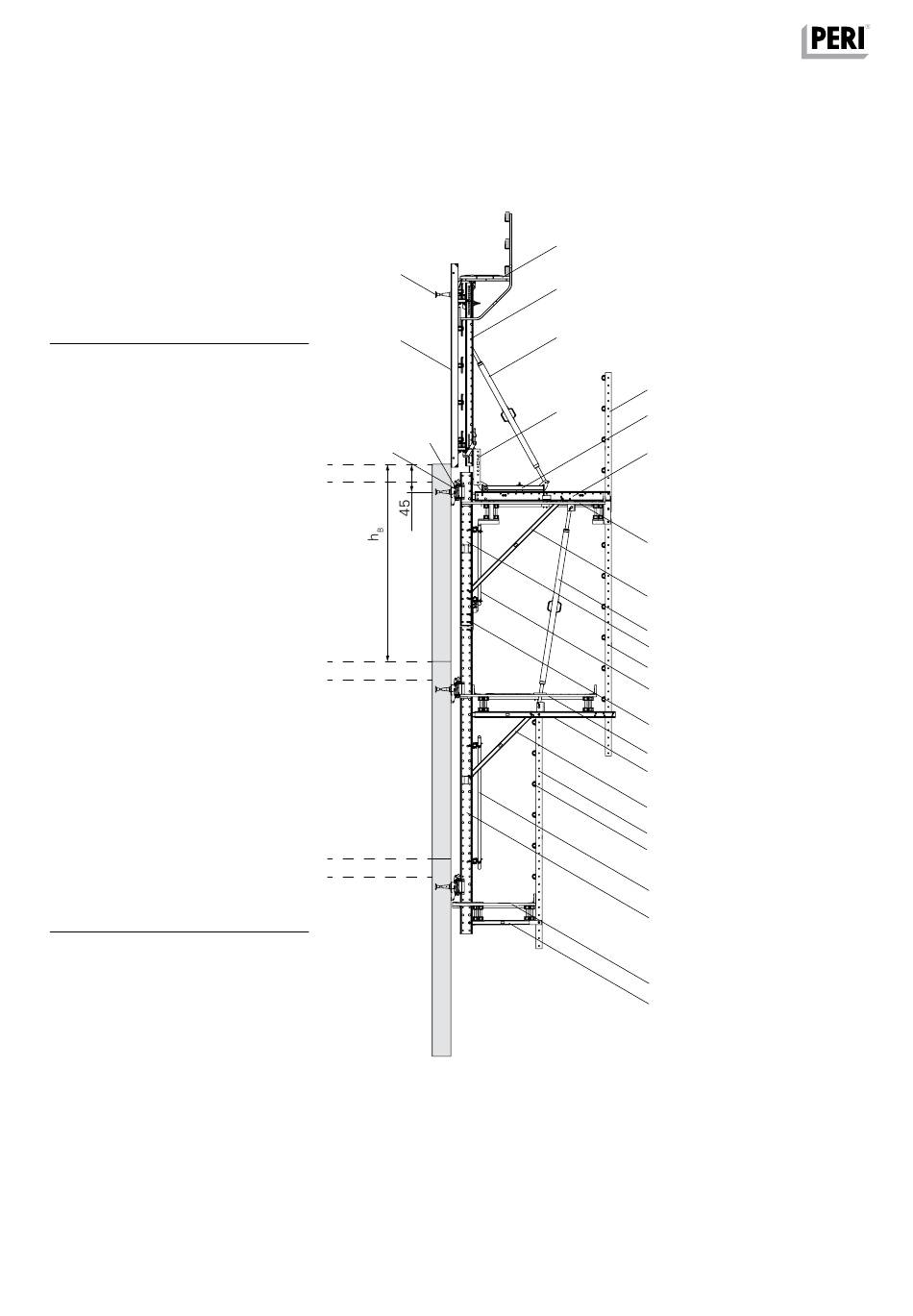

Variante 2:
Einsatz mit TRIO-Schalung und
Ge rüst rohren als Seitenschutz.
h
= 3,20 m.
B
(Abb. A1.02)
Bauteile
1
Obere Kletterschiene RCS
2
Untere Kletterschiene RCS
8
Kletterschienen Gelenk RCS
11
Diagonalstrebe I = 2121
12
Diagonalstrebe I = 1416
13
Fachwerkspindel (Schwerlast-
spindel z. B. SLS 260/360)
20
Arbeitsbühne
21
Querbalkeneinheit RCS 220
VARIO
24
Fahrwagen RCS
25
Kippträger RCS (Stahlriegel
Universal SRU L =2,72)
28
Schalungsspindel (Schwerlast-
spindel z. B. SLS 200/300)
30
Zwischenbühne
31
Zwischenbühnenträger
33
Nachlaufbühne
34
Nachlaufbühnenträger
35
Kippträgeradapter RCS/SRU
36
Betonierbühne
40
Schalung VARIO
41
Schalung TRIO
47
Verankerung für nächsten Ab-
schnitt
50
Kletterschuh RCS
51
Wandschuh RCS
79
Geländerpfosten U100 225 RCS
81
Geländerstiel U100 384 RCS
87
Gerüstrohrverband
88
Gerüstrohr Stahl Ø 48,3 x 3,2
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
47
41
50
51
Abb. A1.02
36
25
28
79
35
24
21
20
11
13
1
81
87
8
30
31
12
81
88
87
2
33
34
17
