D4 Aufhängung
3. Beide Führungskufen (50.2) öffnen.
4. Kletterklinke im Kletterschuh deakti-
vieren. Siehe Kapitel „D5 Kletter-
schuh bedienen" auf Seite 112.
5. Kletterschuh (50) festhalten und den
Steckbolzen (51.1) aus Wandschuh
RCS (51) herausziehen.
6. Kletterschuh nach oben, dann zur
Seite hinter der Kletterschiene
herausziehen.
7. Steckbolzen und Federstecker wie-
der einsetzen. Wandschuh festhalten
und die Skt.-Schraube M30x70-8.8
(51.2) herausschrauben.
8. Wandschuh RCS zur Seite hinter der
Kletterschiene herausziehen.
9.
Vorsicht! Der Exzenterhebel (54)
springt beim Anheben nach oben.
Exzenterhebel vorsichtig anheben
bis die Kletterschiene frei wird.
110
51.1
51

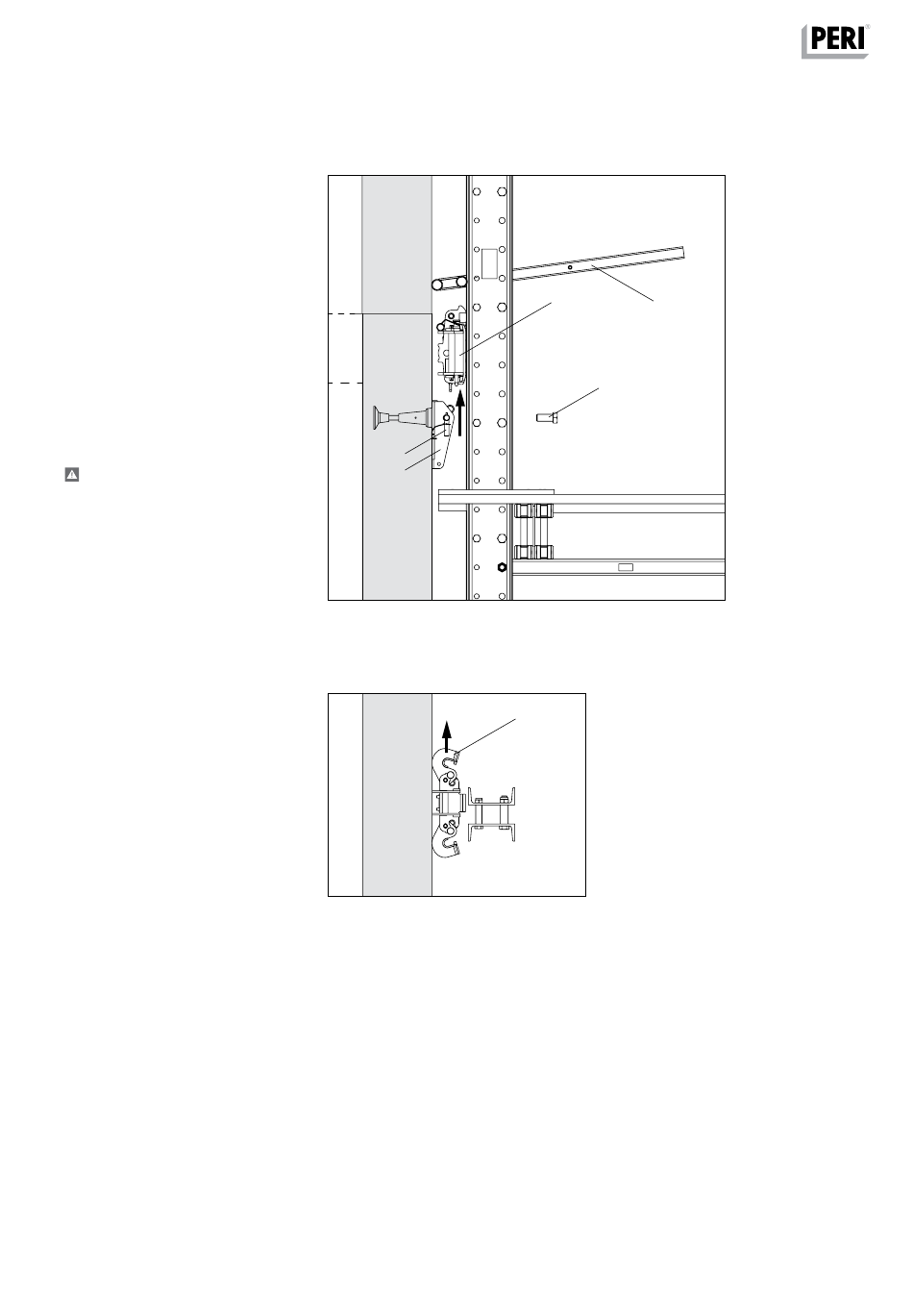

Abb. D4.04
Abb. D4.04a
54
50
51.2
50.2
Draufsicht
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
