C4 Montage der Nachlaufeinheit
3. Vormontierte Zwischenbühne um
die Belagträger herum am Kran an-
schlagen und zur Kletterschiene (2)
transportieren.
Gehängeneigungswinkel α ≤ 30°;
Gehängelänge ≥ 4 m.
4. Zwischenbühnenträger (31) mit
mitgelieferter Skt.-Schraube
M24 x 130 (31.1) und Mutter (31.2)
festschrauben.
5. Diagonalstrebe (12) mit mitgeliefer-
ten 2x Bolzen 25 x 180 (12.1) und
2x Federstecker 4/1 (12.2) in
Zwischenbühnenträger und Kletter-
schiene montieren.
6. Kran abschlagen.
7. Geländerstiel (81) mit 2x Schraube
M20 x 120 (106 + 34.1) und Muttter
M20 (115 + 34.2) zwischen Nach-
laufbühne und Zwischenbühne fest-
schrauben. (Eine Schraubgarnitur
wird bei der Nachlaufbühne mitgelie-
fert.)
8. Als Rückenschutz Gerüstrohre (88)
mit Bügel A64 (89) festschrauben.
(Abb. C4.15a)
■
Die Belagbohle oberhalb der Büh-
nenträger erst nach der Montage an
der Kletterschiene montieren, damit
am Kran angeschlagen werden kann.
■
Zum Anschlagen an den Kran textile
Anschlagmittel, z. B. Rundschlinge,
um die Belagträger herum legen.
■
Alternativ Rundschlingen komplett
um die Nachlaufbühne, außerhalb
der Nachlaufbühnenträger herum
legen.
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
2
31.1 + 31.2
12
12.1 + 12.2

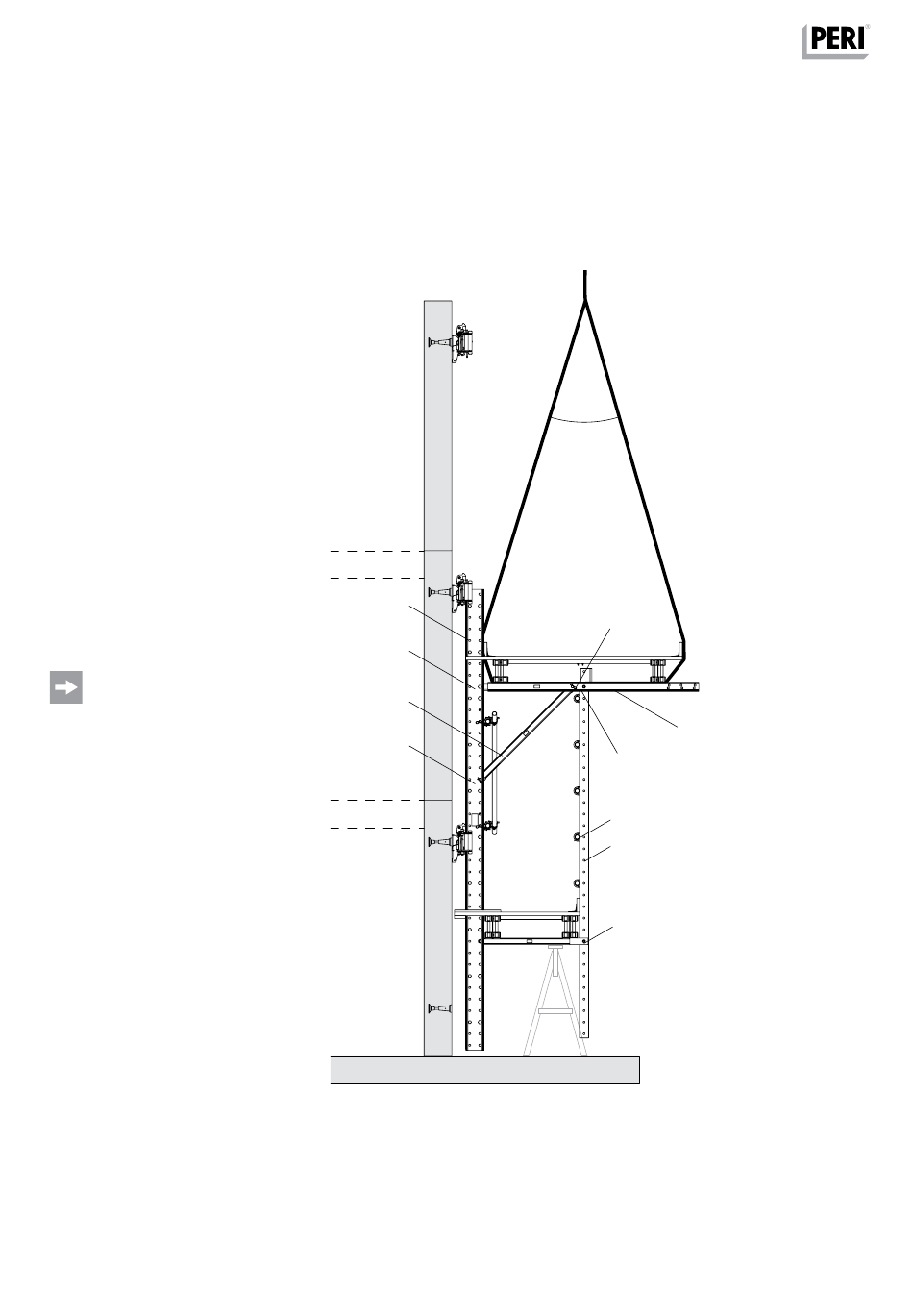

Abb. C4.15a
α
12.1 + 12.2
31
106 + 115
88 + 89
81
34.1 + 34.2
