B2 Planung der Bühnen
Zwischenbühne und Nachlaufbühne
Hier Zwischenbühnenträger (31)
Belagträger (hier GT 24) (75).
Einfache Trägerlage:
Befestigung mit
4x Skt.-Holzschraube 8 x 80 (138)
alternativ mit TSS Torx 6 x 80 (125).

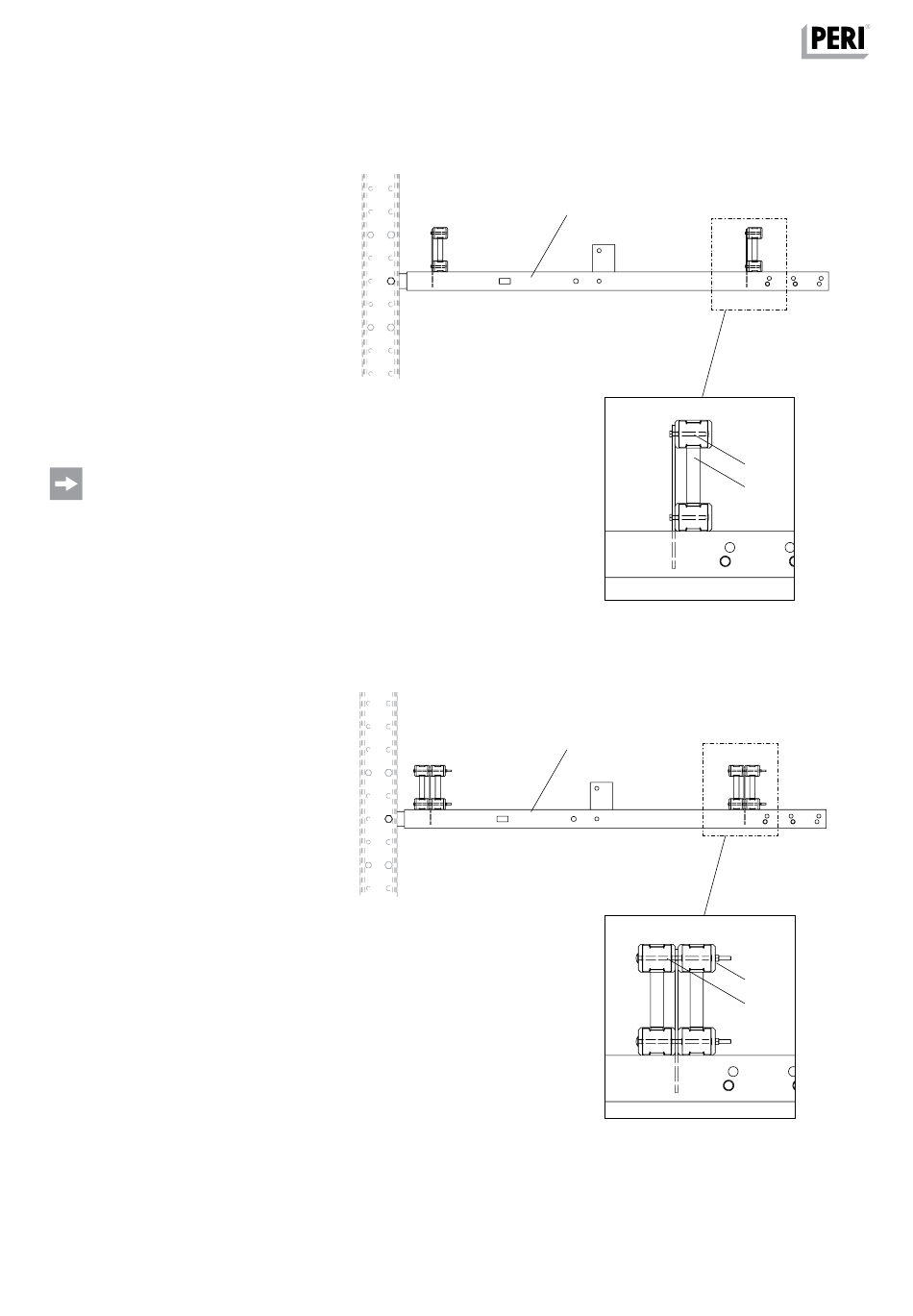

(Abb. B2.04 + B2.04a)
Doppelte Trägerlage:
Befestigung mit
2x Flr. Schr. M8 x 200 MU (112) +
Scheibe (121).
(Abb. B2.05 + B2.05a)
■
Bei Flachrundschrauben M8 den
Belagträger mit Ø 9 mm vorbohren.
■
Bei Holzschrauben Ø 8 den Belag-
träger mit Ø 5 vorbohren.
■
Bei TSS Torx 6 x 80 den Belagträger
nicht vorbohren.
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. B2.04
Abb. B2.05
31
Abb. B2.04a
31
Abb. B2.05a
138
75
121
112
37
