A1 Systemübersicht
Variante 3:
Einsatz mit Schalung VARIO
und Kanthölzer mit Einhausung.
h
= 3,50 m.
B
(Abb. A1.03)
Bauteile
1
Obere Kletterschiene RCS
2
Untere Kletterschiene RCS
6
Kletterschienen Verl. RCS 100
8
Kletterschienen Gelenk RCS
11
Diagonalstrebe I = 2121
12
Diagonalstrebe I = 1416
13
Fachwerkspindel (Schwerlast-
spindel z. B. SLS 260/360)
20
Arbeitsbühne
21
Querbalkeneinheit RCS 220
VARIO
24
Fahrwagen RCS
25
Kippträger RCS (Stahlriegel
Universal SRU)
28
Schalungsspindel (Schwerlast-
spindel z. B. SLS 200/300)
30
Zwischenbühne
31
Zwischenbühnenträger
33
Nachlaufbühne
34
Nachlaufbühnenträger
36
Betonierbühne
39
Schalungszwischenbühne
40
Schalung VARIO
47
Verankerung
50
Kletterschuh RCS
51
Wandschuh RCS
79
Geländerpfosten U100 225 RCS
81
Geländerstiel U100 384 RCS
82
Geländerbretter
85
Einhausungsriegel (Kantholz)
86
Einhausung (Holzmehrsch.platte)
87
Gerüstrohrverband
18
47
40
90
50
51

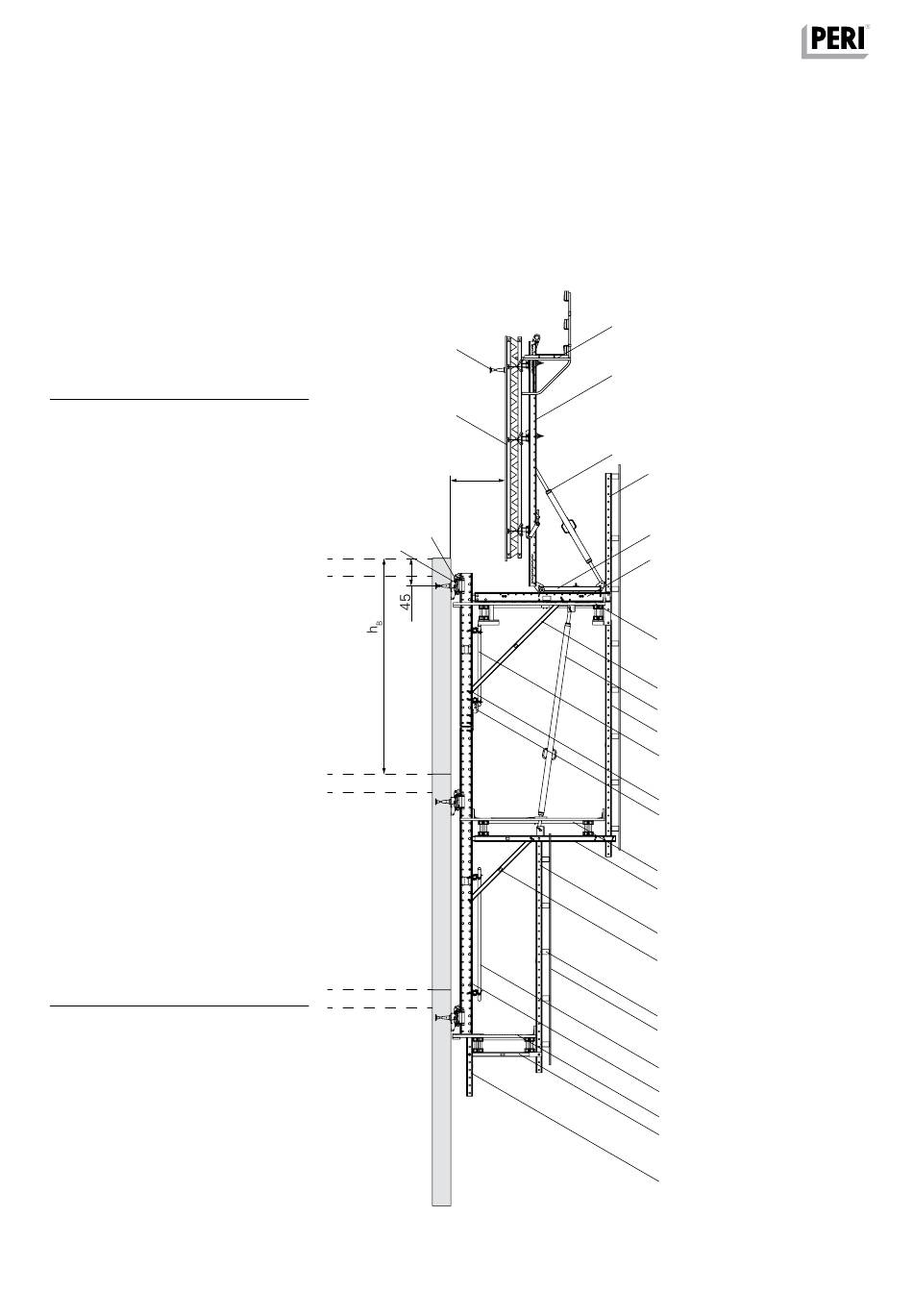

Abb. A1.03
36
25
28
79
24
21
20
11
13
81
87
1
8
30
31
81
12
85
86
87
2
33
34
6
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
