C4 Montage der Nachlaufeinheit
Nachlaufbühne montieren
Bauteile
33 Nachlaufbühne
34 Nachlaufbühnenträger
81 Geländerstiel U100 384 RCS
88 Gerüstrohr Stahl Ø 48,3 x 3,2
89 Bügel A64 DIN 3570
Montage
1. Nachlaufbühne (33) am Kran
anschlagen und zur Kletterschiene
transportieren.
2. Nachlaufbühne mit Skt.-Schraube
M24 x 130 (34.2) und Mutter fest-
schrauben und temporär abstützen.
3. Geländerstiel (81) mit 2x Schraube
M20 x 120 (81.1 + 34.1) und Mutter
zwischen Nachlaufbühne und
Zwischenbühne festschrauben.
4. Als Rückenschutz Gerüstrohre (88)
mit Bügel A64 (89) festschrauben.
(Abb. C4.09)
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung

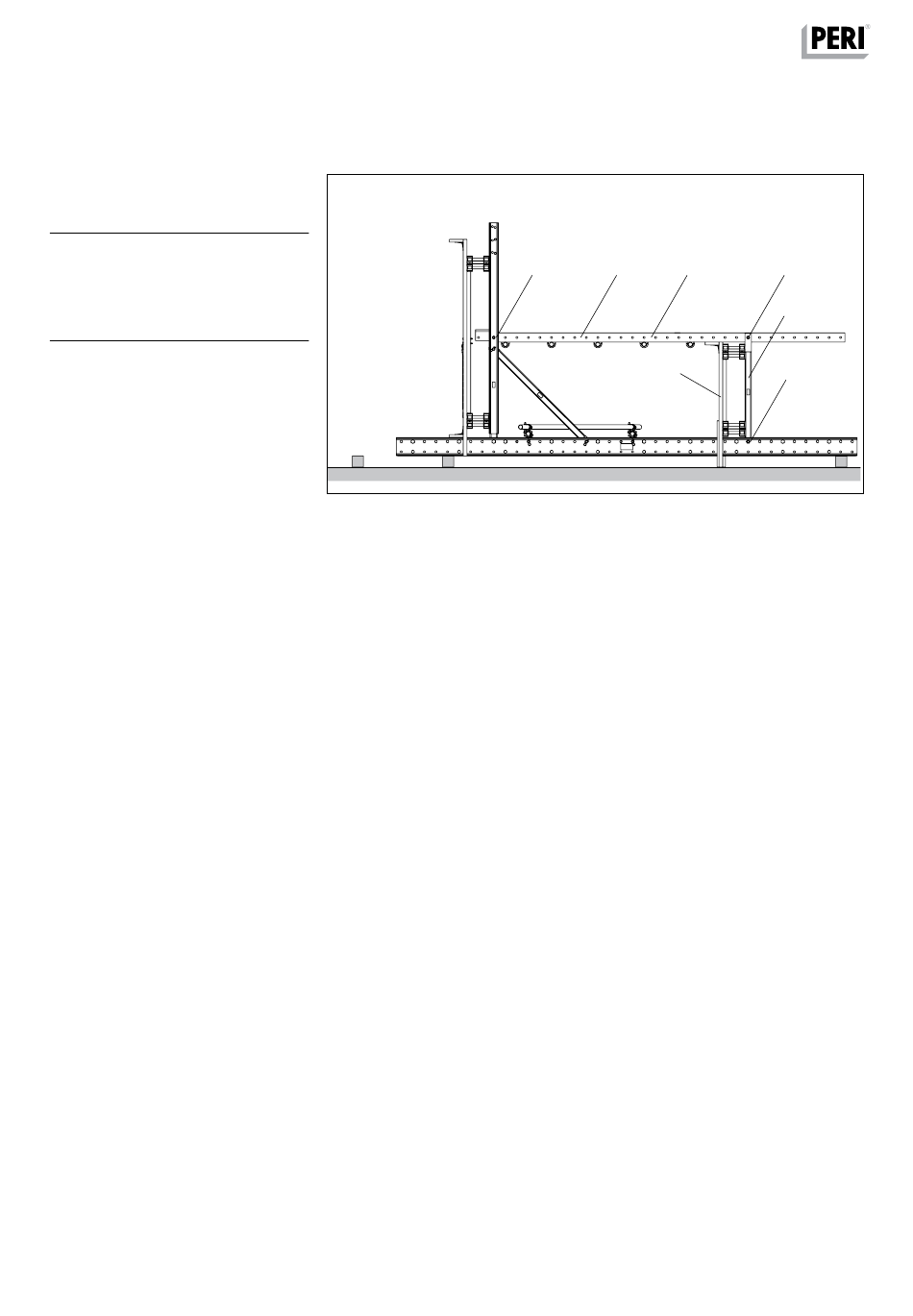

Abb. C4.09
81.1
81
88 + 89
33
34.1
34
34.2
85
