C4 Montage der Nachlaufeinheit
Distanzierung M24 verschieben
In einigen Fällen kann es erforderlich
sein, Distanzierungen M24 in der Klet-
terschiene oder im Einhausungsstiel zu
verschieben.
Bauteile
4
Distanzierung M24-82
4.1 Rohrhülse Ø 33,7 × 4...82
4.2 Schr. ISO 4014 M24 × 130-8.8
4.3 Mutter ISO 7042 M24-8
Montage
1. Mutter M24-8 (4.3) (SW 36) lösen.
2. Schraube M24 × 130 (4.2) ausbauen
3. Rohrhülse Ø 33,7 (4.1) der Distanzie-
rung M24 mit einem Hammer neu
positionieren.
4. Schraube M24 × 130 (4.2) durch die
Löcher Ø 26 der Kletterschiene und
durch die Rohrhülse einfädeln
5. Selbstsichernde Mutter M24-8
(SW 36) auf die Schraube aufdrehen
und festziehen. Drehmoment min.
150 Nm.
(Abb. C4.03)
Es kann erforderlich sein benachbarte
Distanzierungen in der Kletterschiene
zu lösen. Nach der Montage der
zusätzlichen Distanzierung alle zuvor
gelösten Schrauben wieder festziehen.
Drehmoment min. 150 Nm.
82
4.1
4.2

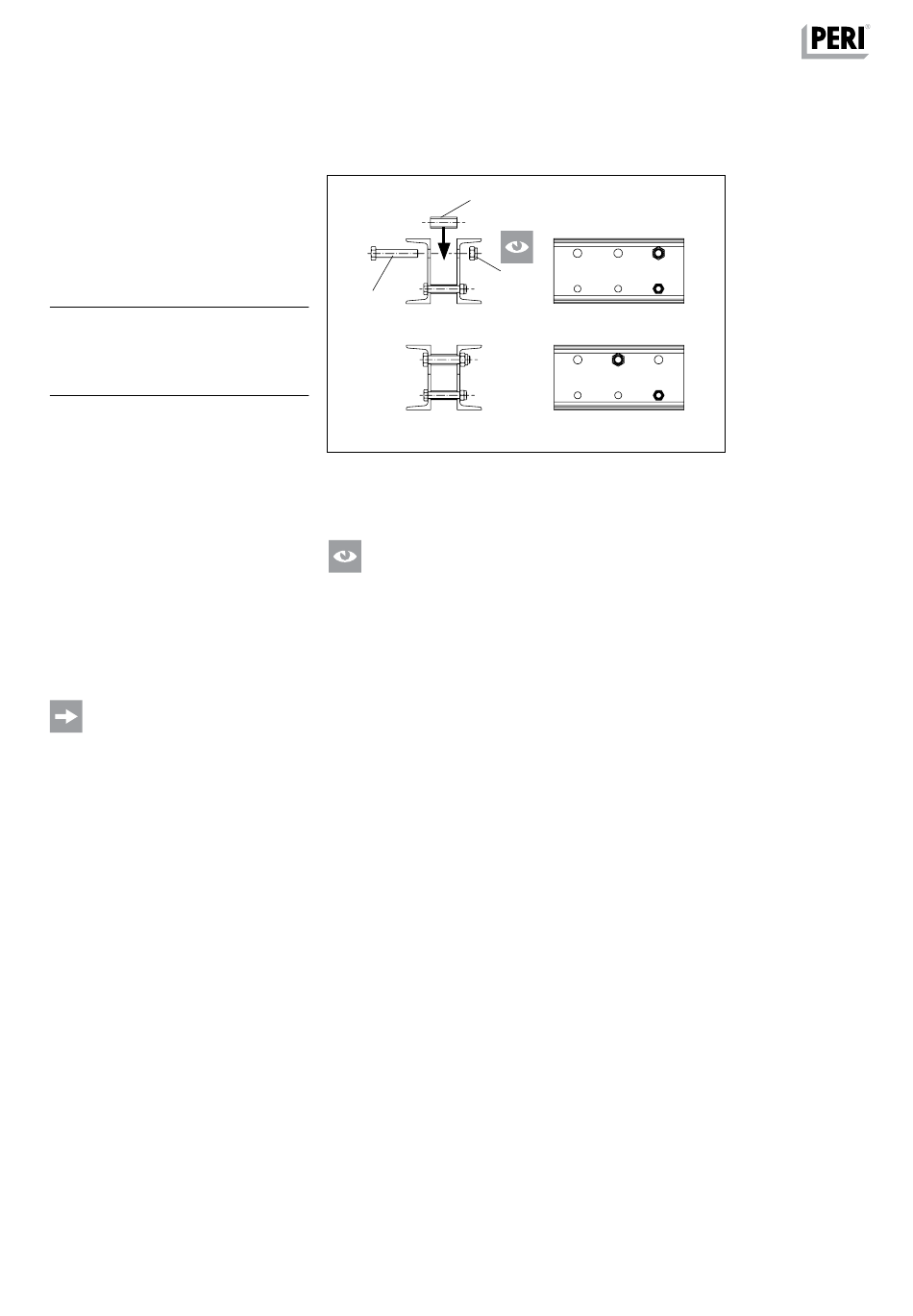

Abb. C4.03
Ist die Mutter (4.3) festgezogen?
(Abb. C4.03)
4.3
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
Ø 26
Ø 21
