C3 Erster Betonierabschnitt
Alternativ: Vorlaufscheibe
■
Die Gewindeplatte DW 20 (47.2)
zur Lagesicherung mit Draht an der
Bewehrung befestigen.
■
Alle Ankerteile, den Zusammenbau
und die Position vor dem Betonieren
prüfen.
■
Wenn möglich, die Befestigung mit
Vorlaufschraube anwenden, da die
Verbindung stabiler ist.
■
Beim Ausschalen müssen die Nägel
durch die Schalhaut gezogen wer-
den. Deshalb Nägel nicht krumm
schlagen.
Bauteile pro Kletteranker
47.1 Schraubkonus-2 M30/DW26 1x
47.5 Kletterkonus-2 M30/ DW 20
47.6 Spannstahl DW 20
47.7 Gewindeplatte DW 26
47.2 Gewindeplatte DW 20
42.2 Vorlaufscheibe M30
143
Drahtnagel 3 x 80
Montage
1. Vorlaufscheibe M30 (42.2) mit
6 x Drahtnagel 3 x 80 (143) auf die
Vorderseite der Schalhaut nageln.
2. Kletterkonus-2 M30/DW 20 (47.5)
auf die Vorlaufscheibe M30 (42.2)
schrauben.
3. Spannstahl DW 20 (47.6) auf den
Kletterkonus-2 M30/DW 20 (47.5)
schrauben.
4. Gewindeplatte DW 20 (47.2) auf den
Spannstahl DW 20 (47.6) schrauben.

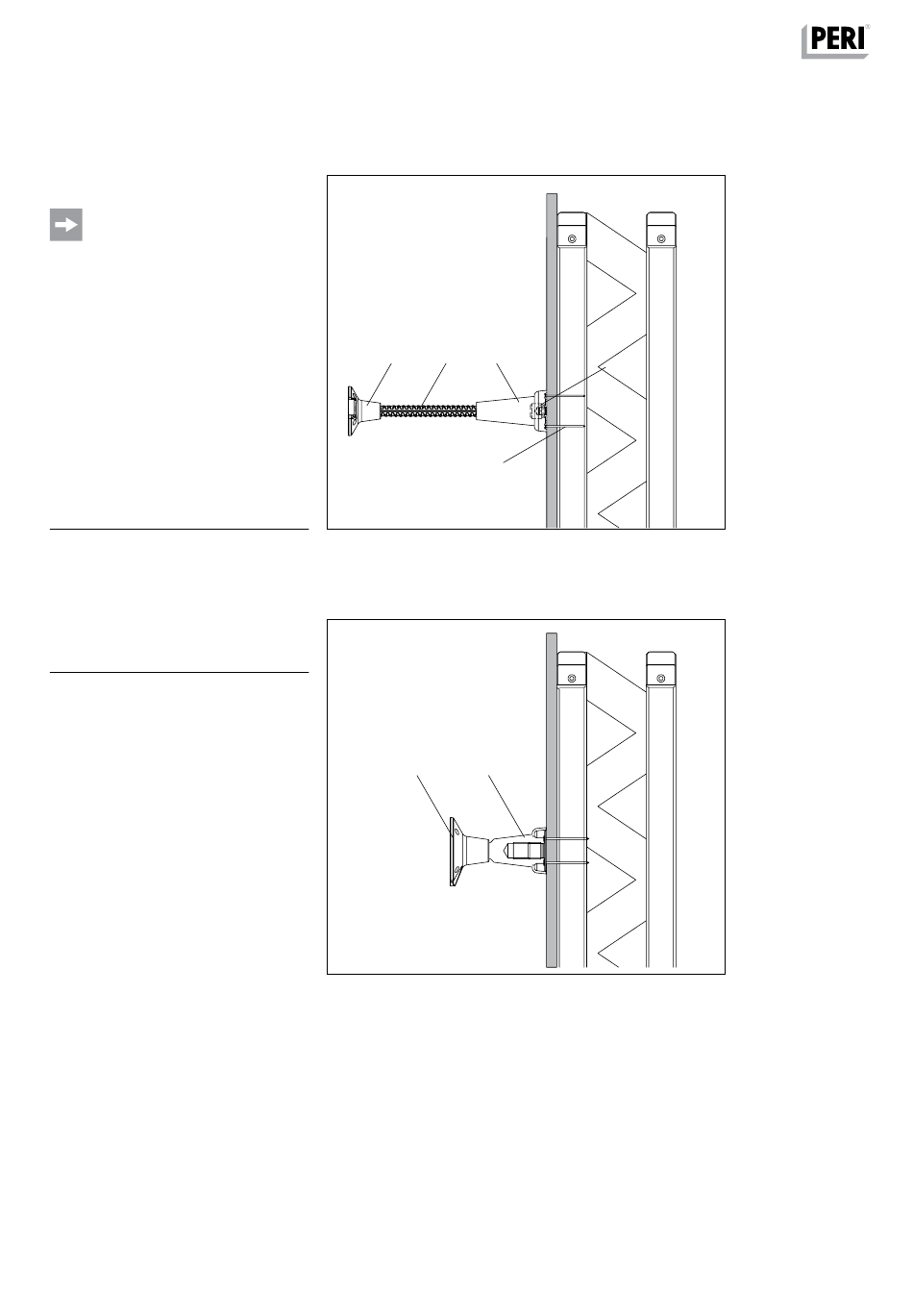

(Abb. C3.07)
Alternativ
Verankerung mit Schraubkonus-2 (47.1)
und Gewindeplatte DW 26. (47.7)
(Abb. C3.08)
Schienenklettersystem RCS C – Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
47.2
47.6 47.5
Abb. C3.07
1x
1x
1x
1x
1x
6x
47.7
Abb. C3.08
42.2
143
47.1
