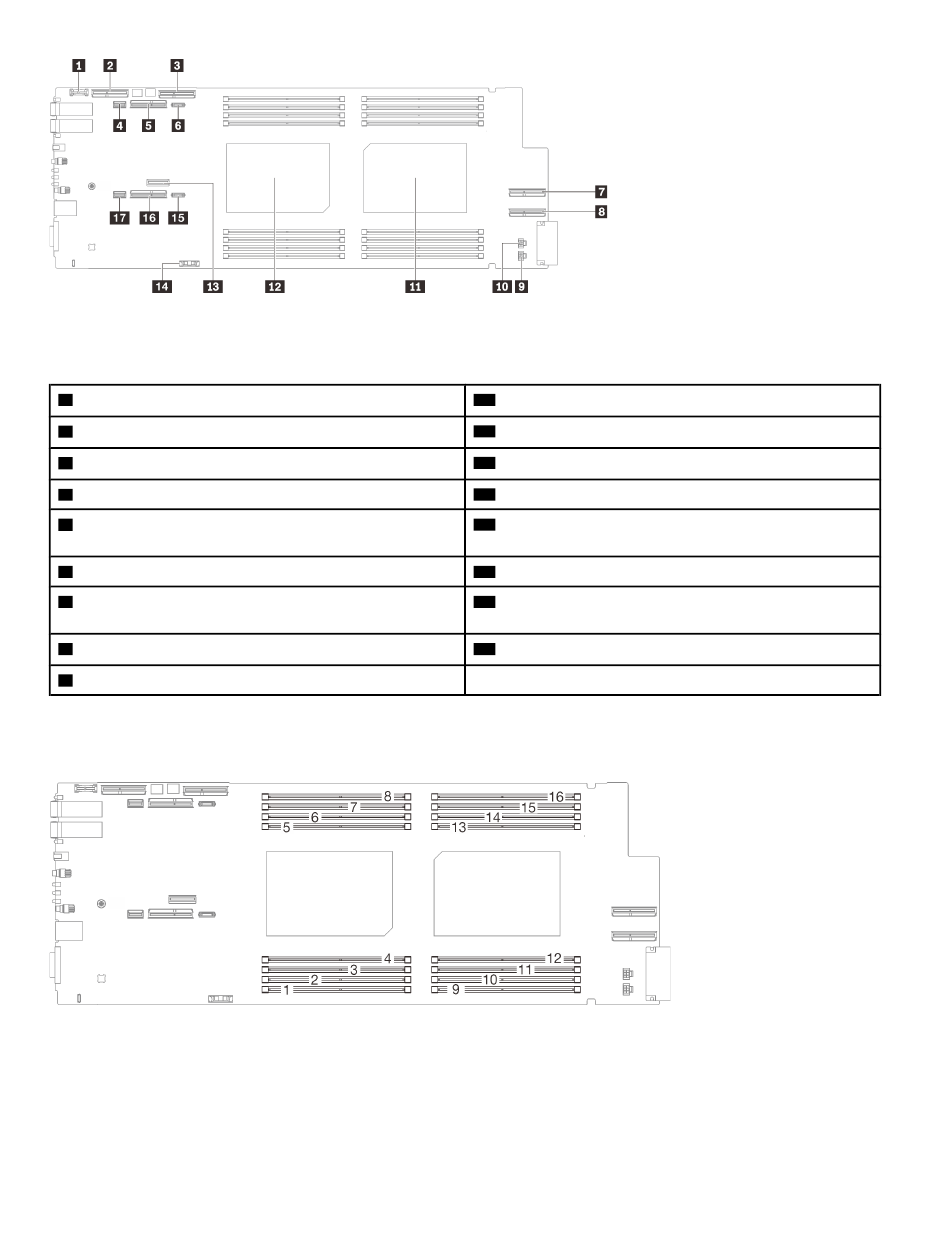

Abbildung 5. Interne Anschlüsse auf Systemplatine des Rechenknotens
Tabelle 5. Interne Anschlüsse auf Systemplatine des Rechenknotens
Trusted Cryptographic Module(TCM)-Anschluss
1
PCIe x16 MCIO-Anschluss 1 (reserviert)
2
PCIe x16 MCIO-Anschluss 2 (reserviert)
3
SATA-Anschluss 0-1
4
PCIe x16 Gen 5-Steckplatz für PCIe-Adapterkarte 2
5
oder NVMe-Anschluss 0-1
PCIe-Netzteilanschluss 2
6
PCIe x16 MCIO-Anschluss 3 (reserviert)
7
PCIe x16 MCIO-Anschluss 4 (reserviert)
8
Netzteilanschluss für Laufwerk 1
9
In der folgenden Abbildung ist die DIMM-Steckplatznummerierung auf der Systemplatine des
Rechenknotens dargestellt.
Abbildung 6. DIMM-Steckplatznummerierung auf der Systemplatine des Rechenknotens

Schalter auf der Systemplatine

In der folgenden Abbildung finden Sie die Positionen und Beschreibungen der Schalter.
Anmerkung: Wenn sich oben auf den Schalterblöcken eine durchsichtige Schutzfolie befindet, müssen Sie
sie entfernen und beiseite legen, um auf die Schalter zugreifen zu können.
20
ThinkSystem SD650 V3 Neptune DWC Einbaurahmen Benutzerhandbuch
Netzteilanschluss für Laufwerk 2
10
Prozessoranschluss 2
11
Prozessoranschluss 1
12
M.2-Anschluss
13
CMOS-Batterieanschluss (CR2032)
14
PCIe-Netzteilanschluss 1
15
PCIe x16 Gen 5-Steckplatz für PCIe-Adapterkarte 1
16
oder NVMe-Anschluss 2-3
SATA-Anschluss 2-3
