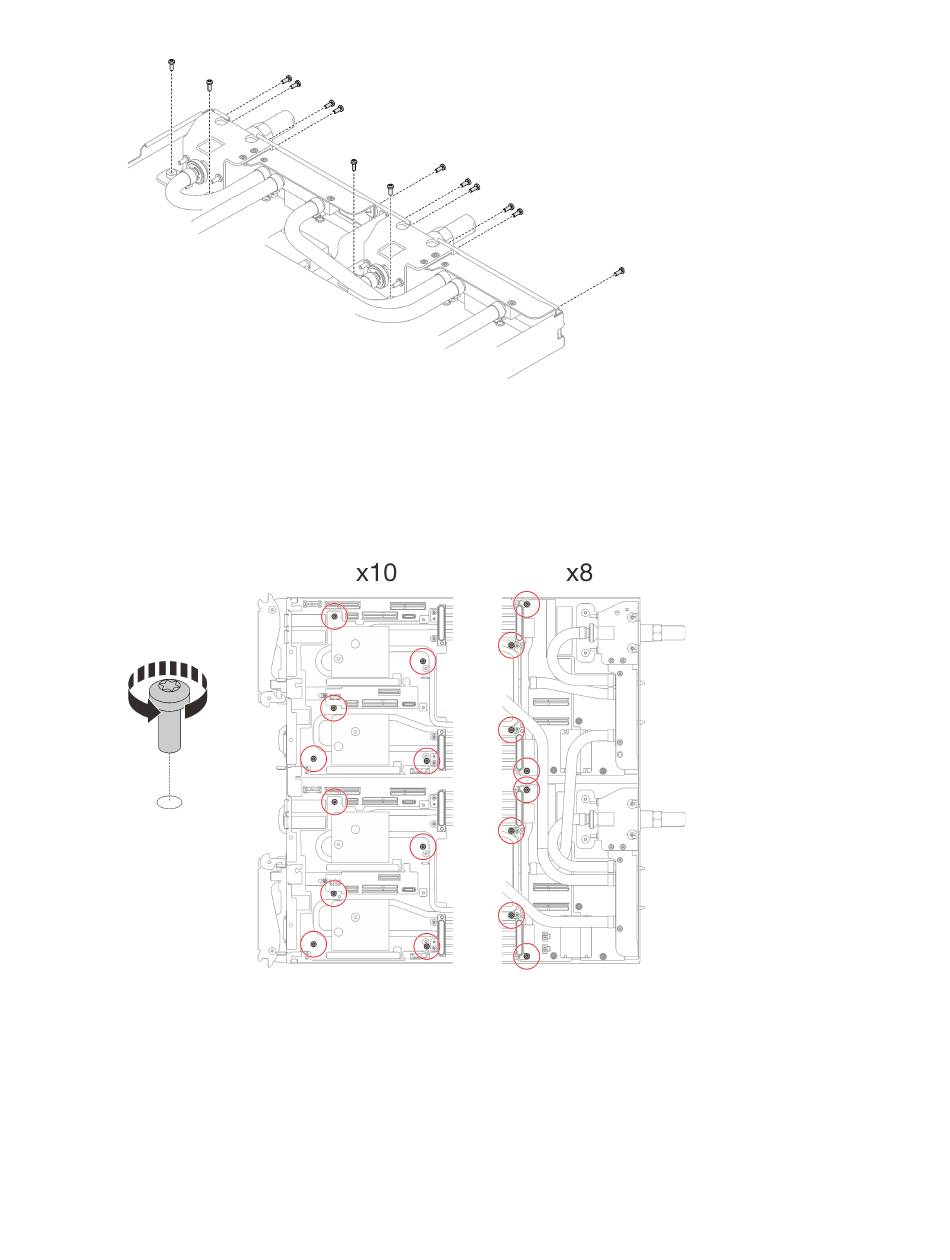

Abbildung 22. Entfernen der Schrauben vom Schnellanschluss
Schritt 4. Entfernen Sie die Schrauben des Wasserkreislaufs (18 x T10-Torx-Schrauben für zwei Knoten) mit
einem Drehmomentschraubendreher und dem richtigen Drehmoment.
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch.
Abbildung 23. Entfernen der Schrauben des Wasserkreislaufs
Schritt 5. Richten Sie zwei Wasserkreislaufhalterungen mit den Führungsstiften aus. Senken Sie dann die
zwei Wasserkreislaufhalterungen vorsichtig ab und stellen Sie sicher, dass sie richtig auf dem
Wasserkreislauf eingesetzt sind.
