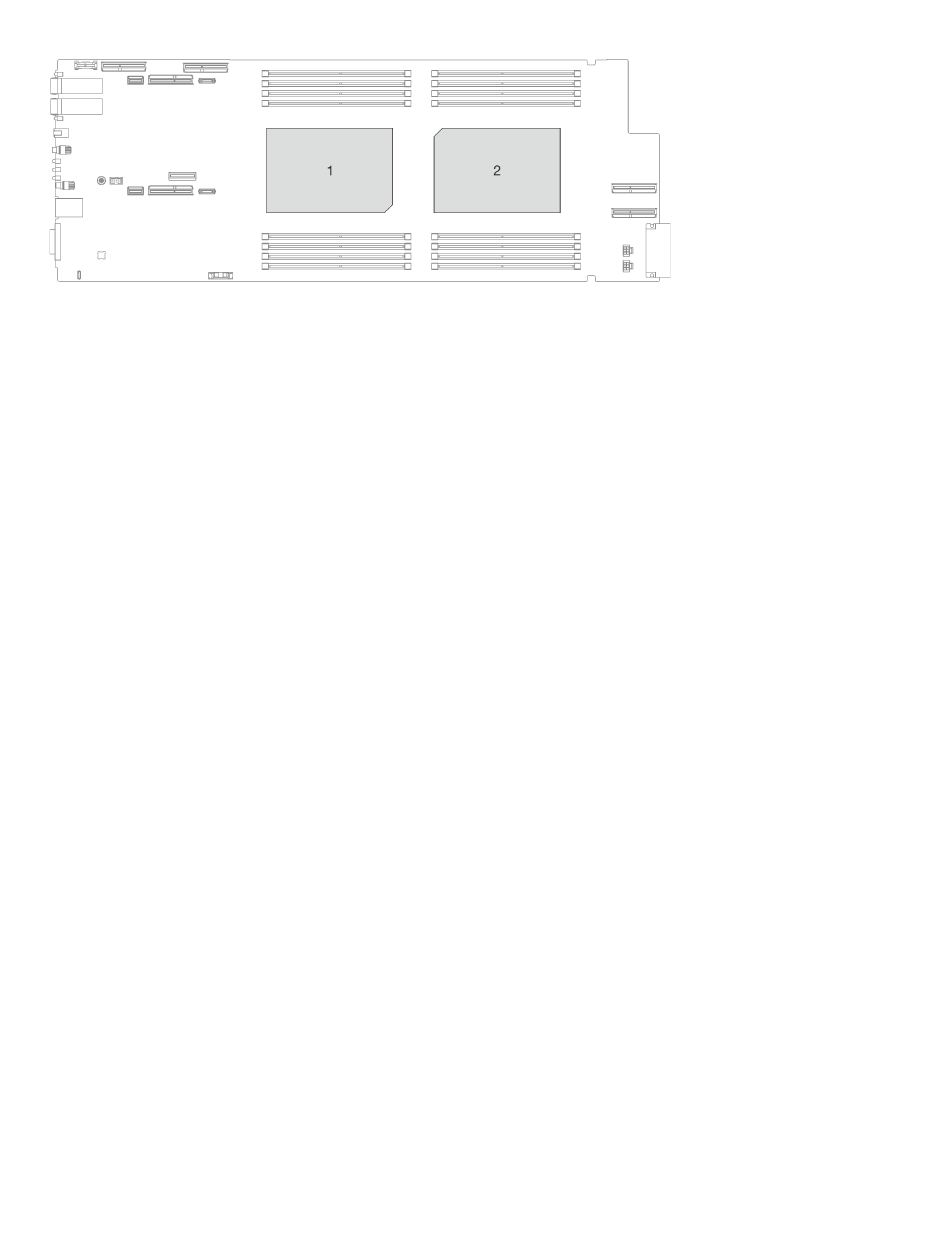

Abbildung 163. Positionen der Prozessoren
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Vorgehensweise
Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrer Lösung ab.
Schritt 1. Bereiten Sie diese Aufgabe vor.
a.
Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b.
Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c.
Entfernen Sie die Querstreben. Siehe
d.
Entfernen Sie den DIMM-Kamm. Siehe
e.
Entfernen Sie die Speichermodule. Siehe
f.
Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe
Rückwandplatinenbaugruppe entfernen" auf Seite
g.
Entfernen Sie die Laufwerkhalterung. Siehe
h.
PCIe-Adapterbaugruppe entfernen. Je nach Serverkonfiguration siehe
Adapterkartenbaugruppe entfernen (ConnectX-6)" auf Seite
Adapterkartenbaugruppe austauschen (ConnectX-7 NDR 200)" auf Seite 130
Adapterkartenbaugruppe entfernen (ConnectX-7 NDR 400)" auf Seite
Schritt 2. Entfernen Sie die zwei T10-Torx-Schrauben (pro Knoten). Entfernen Sie anschließend die
Spannungsregler(VR)-Klemmplatte vom Knoten.
164
ThinkSystem SD650 V3 Neptune DWC Einbaurahmen Benutzerhandbuch
.
41.
44.
„Querstreben entfernen" auf Seite
„DIMM-Kamm entfernen" auf Seite
„Speichermodul entfernen" auf Seite
„Laufwerkhalterung entfernen" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
„M.2-
96.
121,
„PCIe-
140.
46.
75.
107.
86.
„PCIe-
oder
„PCIe-
