Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch Seite 105

• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
c. Entfernen Sie die Querstreben. Siehe
Schritt 2. Ziehen Sie das Kabel von der Systemplatine ab.
Abbildung 81. Entfernen des Kabels der M.2-Rückwandplatinenbaugruppe

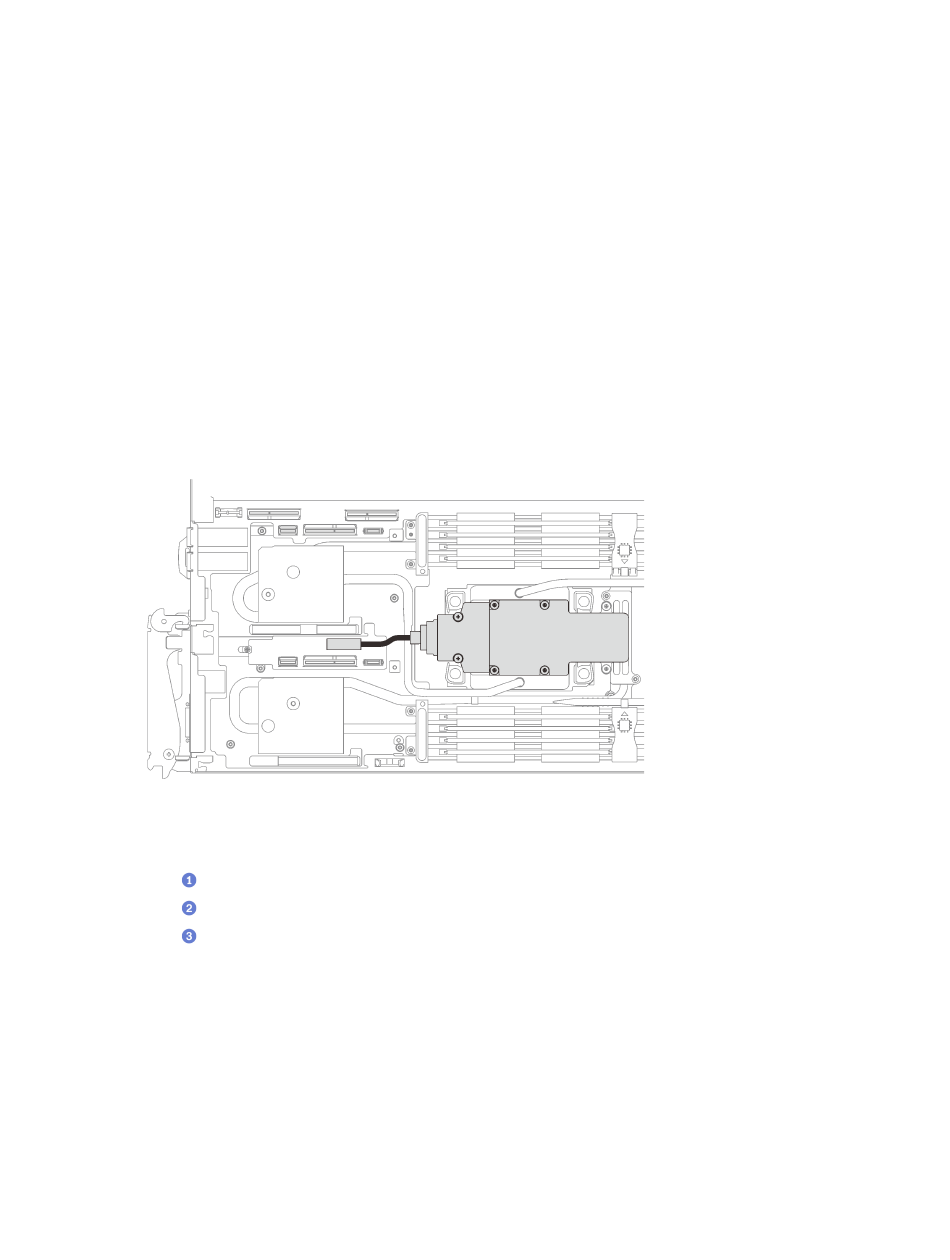

Schritt 3. Entfernen Sie die M.2-Rückwandplatinenbaugruppe.
a. Entfernen Sie die sechs Schrauben.
b. Entfernen Sie die M.2-Rückwandplatinenbaugruppe aus dem Knoten.
c. Ziehen Sie das Kabel von der M.2-Rückwandplatinenbaugruppe ab.
.
41.
44.
„Querstreben entfernen" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
.
Kapitel 5 Prozeduren beim Hardwareaustausch
46.
97
