Vorgehensweise
Schritt 1. Installieren Sie die vorderen und hinteren Querstreben (14 x PH1-Kreuzschlitzschrauben).

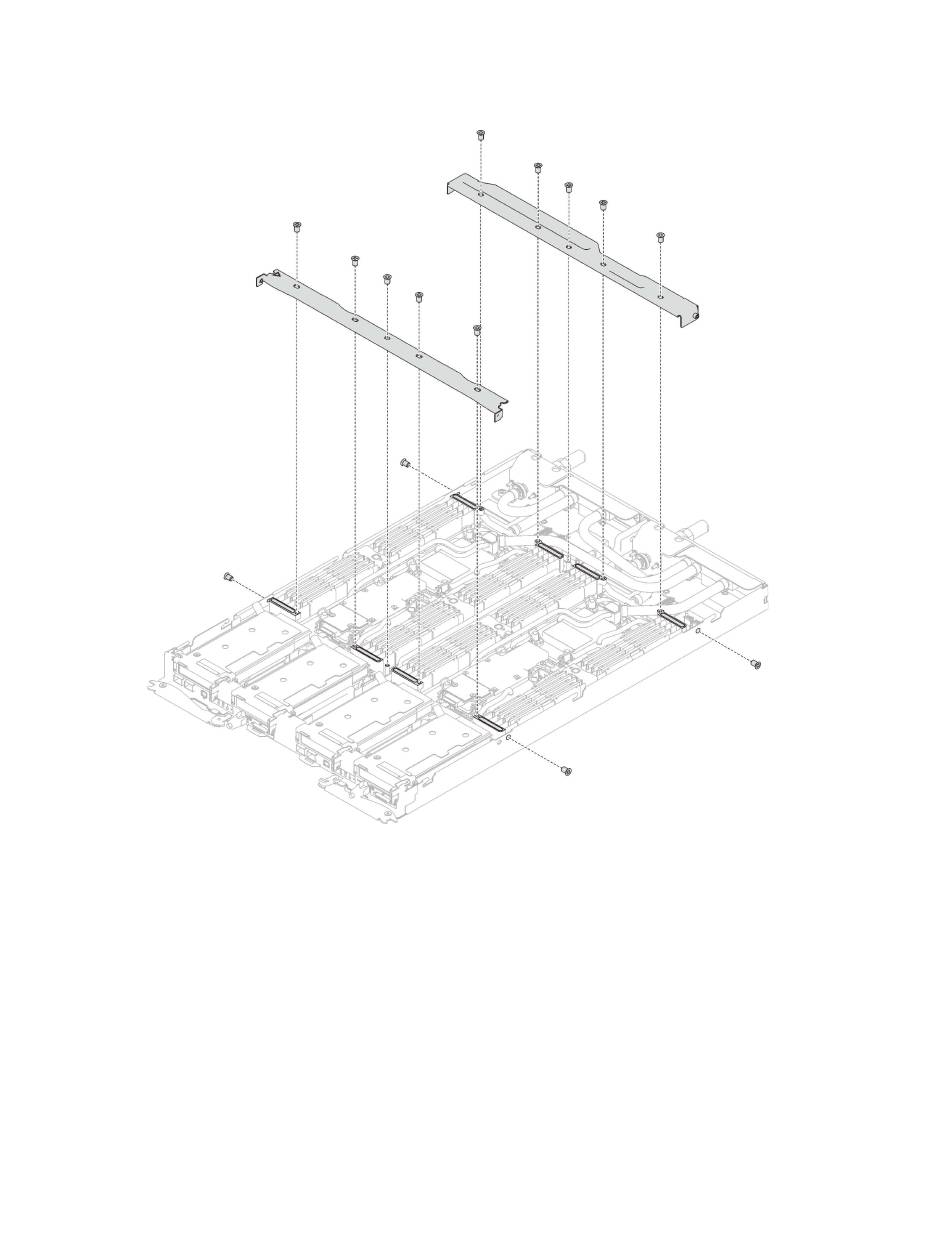

Abbildung 20. Installation der Querstreben (SD650 V3)
Nach dieser Aufgabe
1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
3. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
4. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
.
