Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch Seite 137

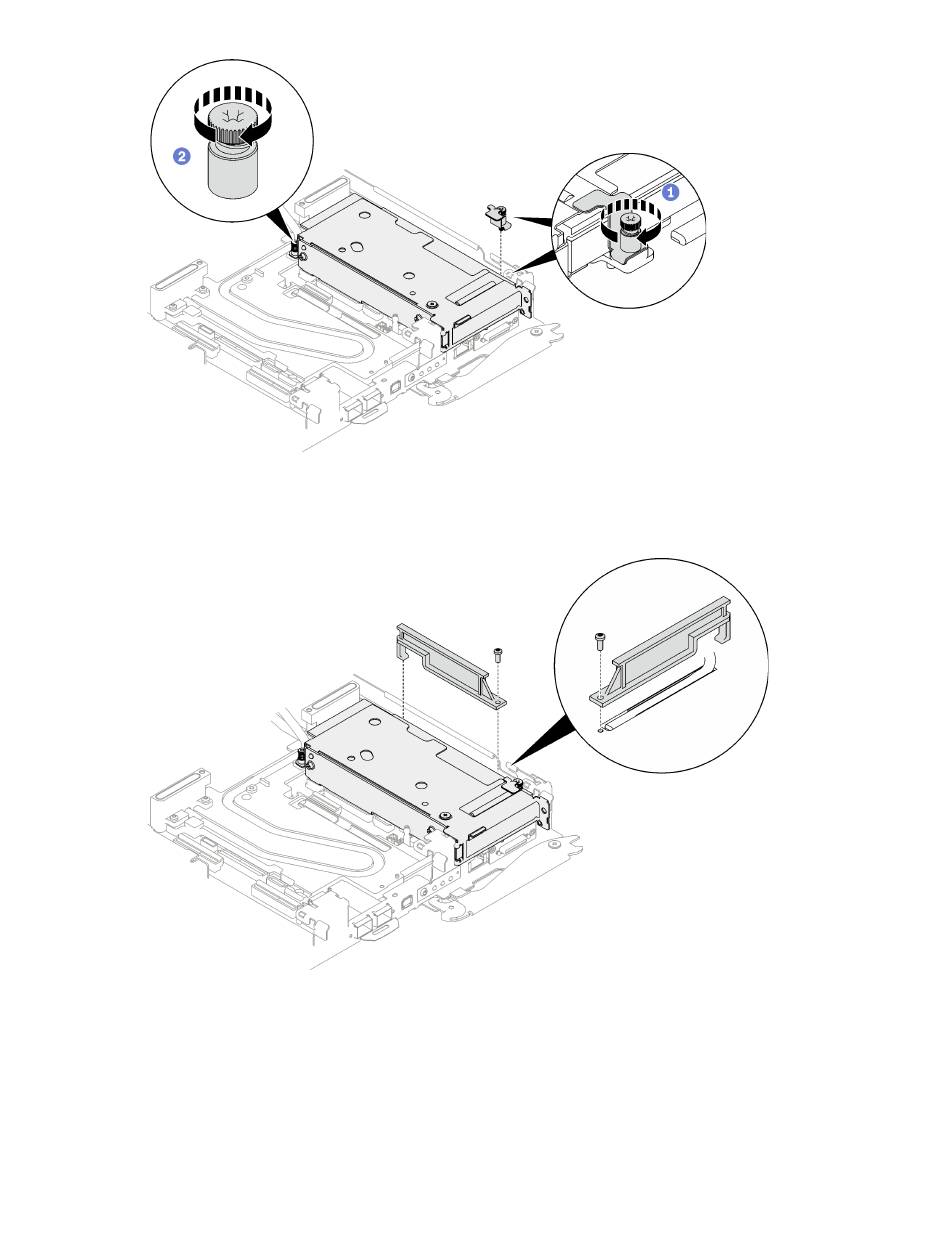

Abbildung 118. Installation der unverlierbaren Schraube der Klemmbefestigung
Schritt 6. Falls erforderlich, installieren Sie den Wärmerohrträger und befestigen Sie ihn mit einer Schraube.
Abbildung 119. Installation des Wärmerohrträgers
Nach dieser Aufgabe
1. Verlegen Sie bei gemeinsam genutzten oder Socket Direct-Konfigurationen die Kabel. Ausführliche
Informationen zur Kabelführung finden Sie unter
2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
Kapitel 6 „Interne Kabelführung" auf Seite
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
.
Kapitel 5 Prozeduren beim Hardwareaustausch
197.
129
