Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch Seite 29

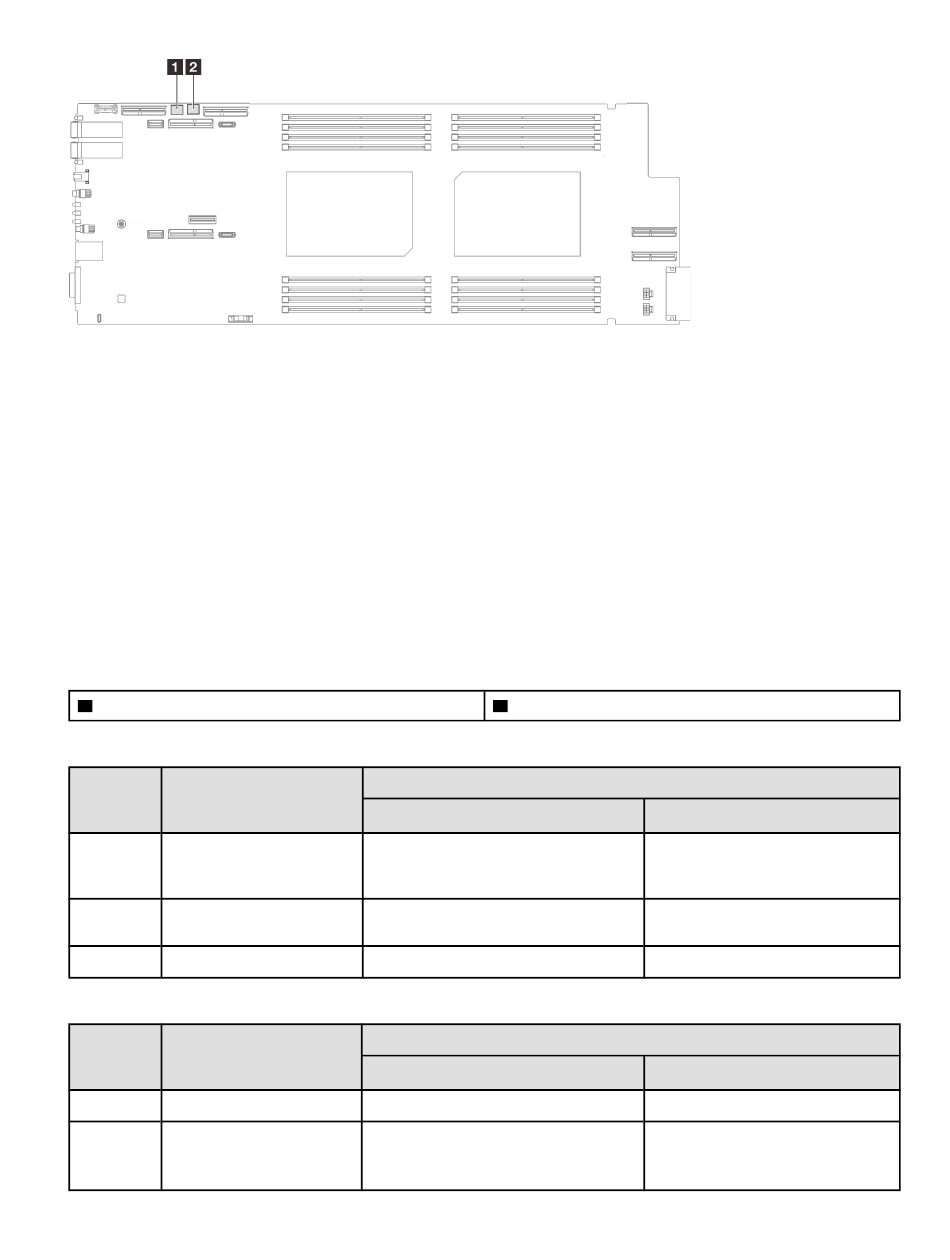

Abbildung 7. Schalter auf der Systemplatine des Rechenknotens
Wichtig:
1. Schalten Sie die Lösung aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen; trennen
Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden
Informationen:
•
http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html
• „Installationsrichtlinien" auf Seite 33
• „Umgang mit aufladungsempfindlichen Einheiten" auf Seite 36
• „Lösung ausschalten" auf Seite 40
2. Alle Schalter- oder Brückenblöcke auf der Systemplatine, die in den Abbildungen in diesem Dokument
nicht dargestellt sind, sind reserviert.
Tabelle 6. Schalter auf der Systemplatine
SW5-Schalterblock
1
Tabelle 7. Definition des SW5-Schalterblocks
Nummer
des Schaltername
Schalters
3 Machine Engine (ME)-
Sicherheits-Firmware
außer Kraft setzen
4 Außerkraftsetzen des
Kennworts
5 Niedrige Sicherheit
Tabelle 8. Definition des SW13-Schalterblocks
Nummer
des Schaltername
Schalters
3 CMOS löschen
5
Seriellen Anschluss
auswählen
SW13-Schalterblock
2
Verwendungsbeschreibung
Ein
ME-Update durch Brücke
Überschreibt das Startkennwort
Niedrige Sicherheit aktivieren
Verwendungsbeschreibung
Ein
CMOS-Daten löschen
Sendet den XCC an den seriellen
Anschluss
Aus
Normal (Standard)
Normal (Standard)
Normal (Standard)
Aus
Normal (Standard)
Sendet serielle Eingabe/Ausgabe
(SIO) zum vorderen seriellen
Anschluss (Standard)
.
Kapitel 2 Serverkomponenten
21
