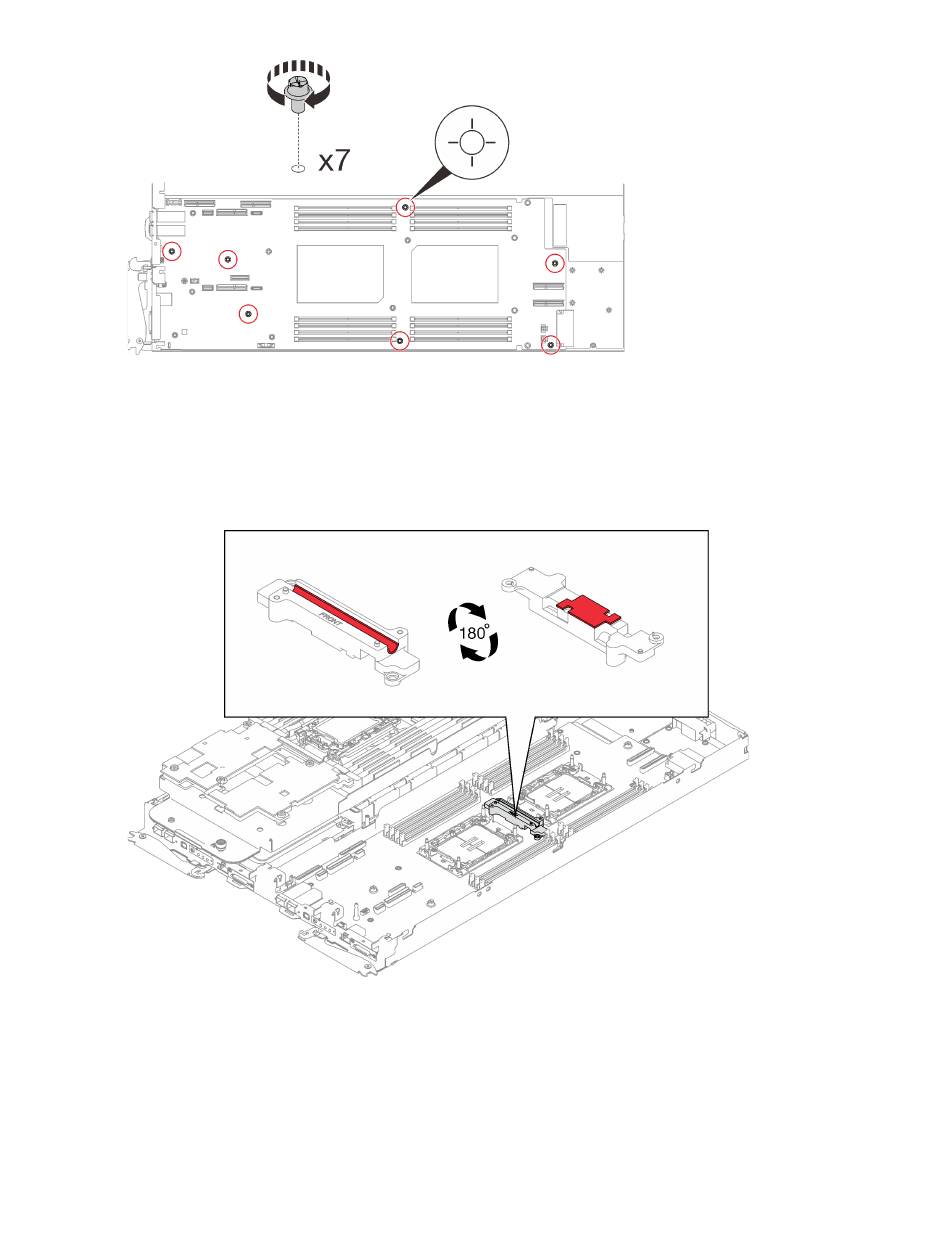

Abbildung 193. Anbringen der Systemplatinenschrauben
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch.
Schritt 3. Überprüfen Sie die Gap-Pads an beiden Seiten der VR-Wasserkreislaufschiene und ersetzen Sie
sie durch neue, falls sie beschädigt sind oder fehlen.
Abbildung 194. Gap-Pads an der VR-Wasserkreislaufschiene
Befolgen Sie unbedingt die
Schritt 4. Richten Sie die VR-Wasserkreislaufschiene an den Öffnungen in der Systemplatine aus. Ziehen Sie
dann die zwei T10-Torx-Schrauben (pro Knoten) an.
188
ThinkSystem SD650 V3 Neptune DWC Einbaurahmen Benutzerhandbuch
Richtlinien zum Austauschen von
Gap-Pads/Putty-Pads.
