Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Vorgehensweise

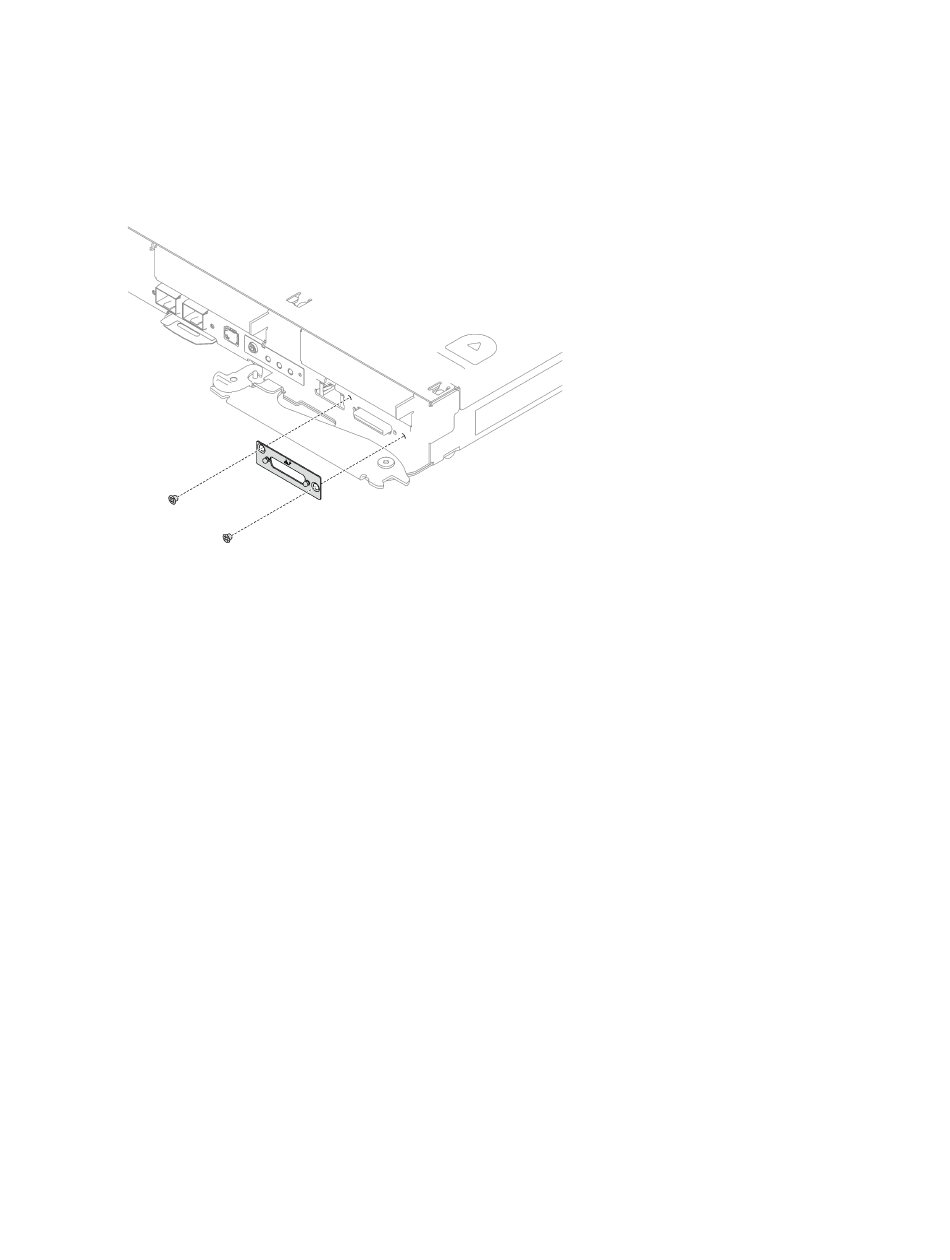

Schritt 1. Installieren Sie die KVM-Abdeckung am Einbaurahmen und befestigen Sie sie mit zwei Schrauben.
Abbildung 80. Installation der KVM-Abdeckung
Schritt 2. Schließen Sie bei Bedarf das KVM-Kabel wieder an.
Nach dieser Aufgabe
1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
3. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
4. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
M.2-Rückwandplatinenbaugruppe austauschen
Mithilfe der Informationen in diesem Abschnitt können Sie die M.2-Rückwandplatinenbaugruppe entfernen
und installieren.
M.2-Rückwandplatinenbaugruppe entfernen
Mithilfe der Informationen in diesem Abschnitt können Sie die M.2-Rückwandplatinenbaugruppe entfernen.
Zu dieser Aufgabe
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 33
sicherzustellen, dass Sie sicher arbeiten.
96
ThinkSystem SD650 V3 Neptune DWC Einbaurahmen Benutzerhandbuch
https://www.youtube.com/playlist?list=
.
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
und „Sicherheitsprüfungscheckliste" auf Seite 35, um
