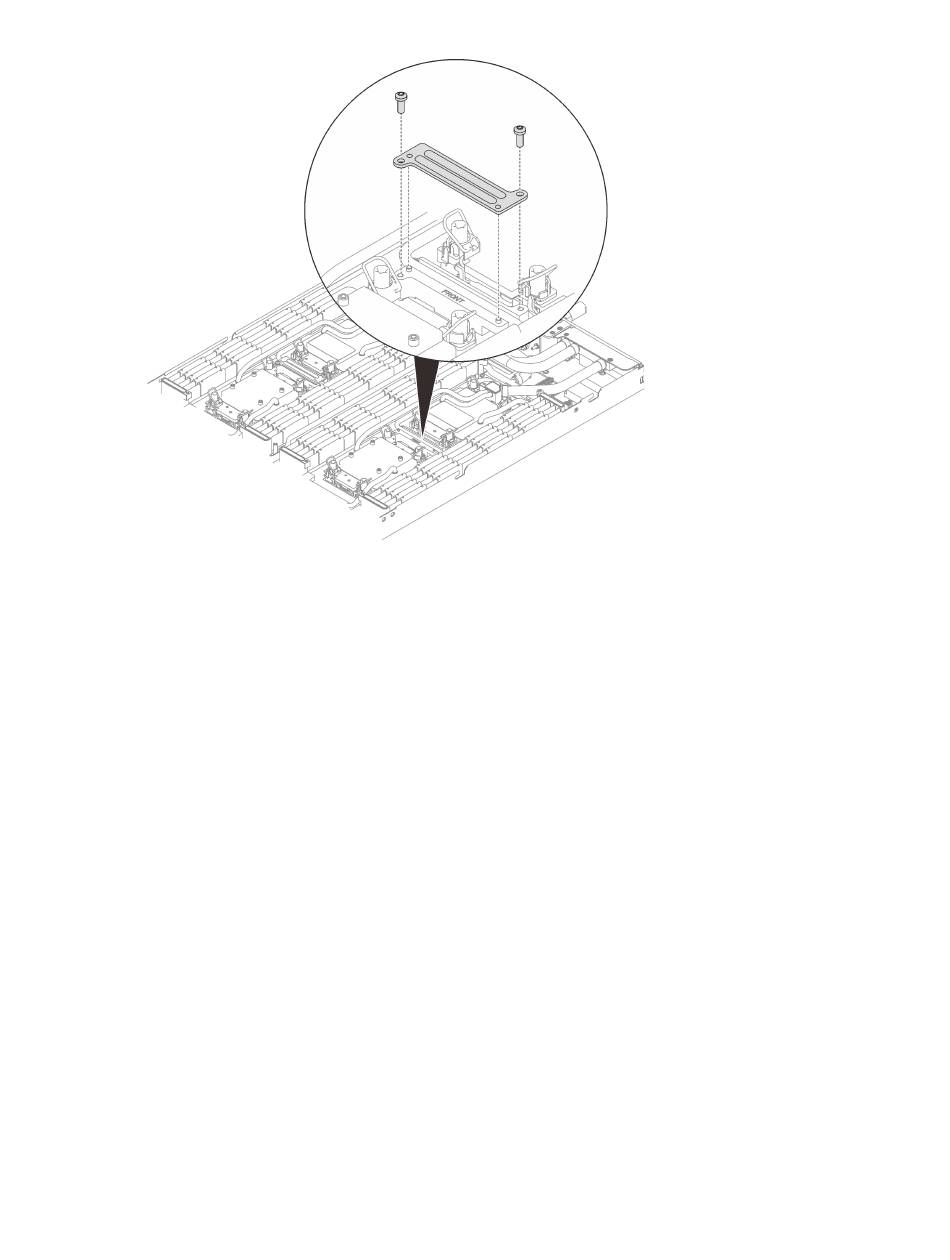

Abbildung 187. Installation der VR-Klemmplatte
Nach dieser Aufgabe
1. Installieren Sie die Speichermodule. Siehe
2. Installieren Sie den DIMM-Kamm. Siehe
3. Installieren Sie die M.2-Rückwandplatinenbaugruppe. Siehe
installieren" auf Seite
4. Installieren Sie die Laufwerkhalterung. Siehe
5. Installieren Sie die PCIe-Adapterkartenbaugruppe. Siehe
(ConnectX-6)" auf Seite
Seite 130 oder „PCIe-Adapterkartenbaugruppe installieren (ConnectX-7 NDR 400)" auf Seite
6. Installieren Sie die Querstreben. Siehe
7. Installieren Sie die Abdeckung des Einbaurahmens. Siehe
auf Seite 45.
8. Installieren Sie den Einbaurahmen im Gehäuse. Siehe
Seite 42.
9. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
10. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum
langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.

Systemplatine austauschen (nur qualifizierte Techniker)

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Systemplatine zu entfernen und zu installieren.
„Speichermodul installieren" auf Seite
„DIMM-Kamm installieren" auf Seite
100.
„Laufwerkhalterung installieren" auf Seite
125, „PCIe-Adapterkartenbaugruppe austauschen (ConnectX-7 NDR 200)" auf
„Querstreben installieren" auf Seite
77.
„M.2-Rückwandplatinenbaugruppe
„PCIe-Adapterkartenbaugruppe installieren
48.
„Abdeckung des Einbaurahmens installieren"
„DWC Einbaurahmen im Gehäuse installieren" auf
.
Kapitel 5 Prozeduren beim Hardwareaustausch
112.
89.
146.
181
