Kvm-Abdeckung Installieren - Lenovo ThinkSystem SD650 V3 Neptune DWC Benutzerhandbuch

• Lesen Sie „Installationsrichtlinien" auf Seite 33
sicherzustellen, dass Sie sicher arbeiten.
• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.
• Ziehen Sie alle externen Kabel vom Gehäuse ab.
• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.
Sehen Sie sich das Verfahren an
Ein Video zu diesem Verfahren ist auf YouTube verfügbar:
PLYV5R7hVcs-BQs0NXGCm6ZwVtMOSykxd
Vorgehensweise
Schritt 1. Bereiten Sie diese Aufgabe vor.
a. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe
Gehäuse entfernen" auf Seite
b. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe
entfernen" auf Seite
Schritt 2. Ziehen Sie das KVM-Kabel vom Einbaurahmen ab.
Schritt 3. Entfernen Sie die Schrauben, mit denen die KVM-Abdeckung am Einbaurahmen befestigt ist.
Entfernen Sie dann die KVM-Abdeckung.

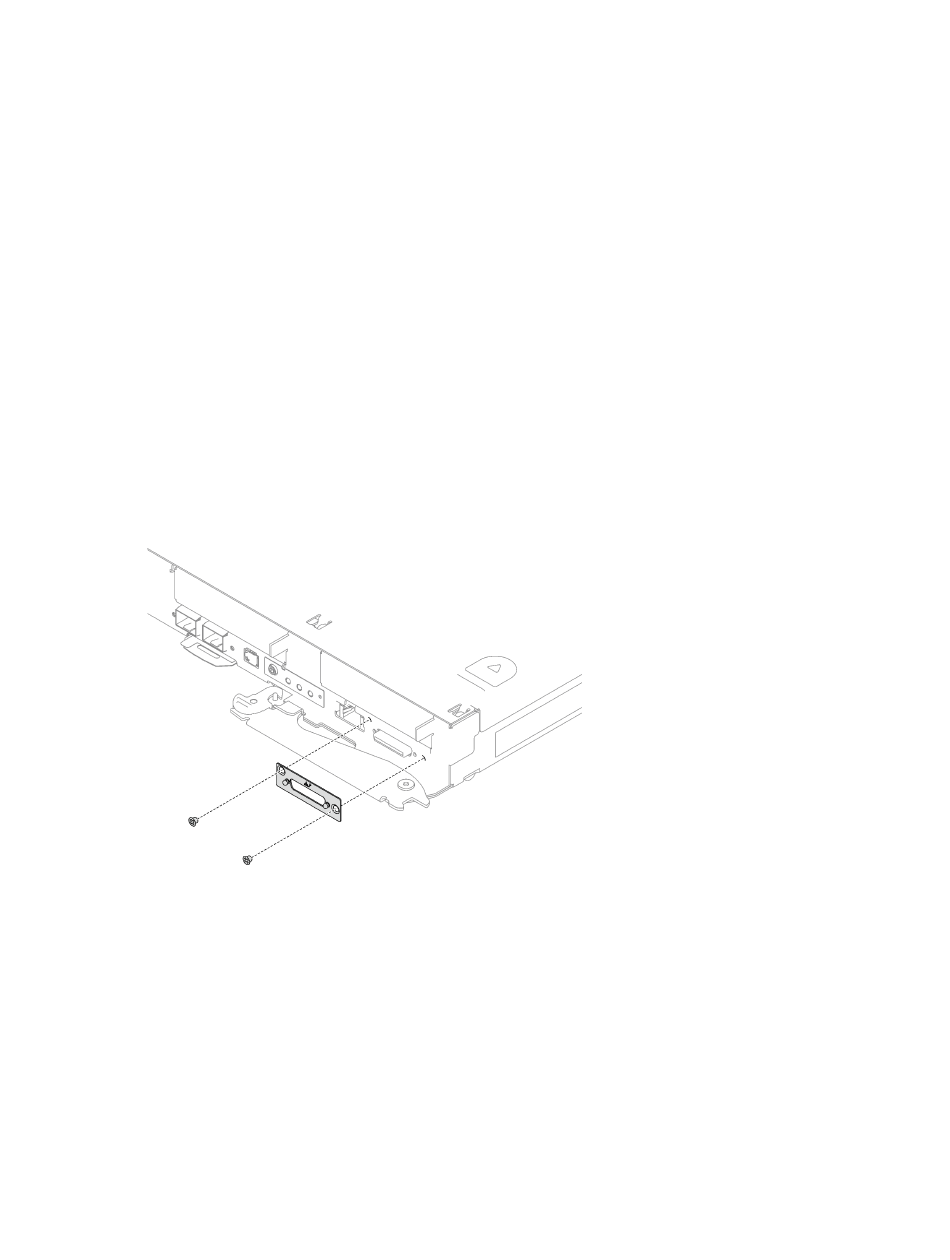

Abbildung 79. Entfernen des KVM-Abdeckung
Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die
Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

KVM-Abdeckung installieren

Mithilfe der Informationen in diesem Abschnitt können Sie eine KVM-Abdeckung installieren.
Zu dieser Aufgabe
Achtung:
• Lesen Sie „Installationsrichtlinien" auf Seite 33
sicherzustellen, dass Sie sicher arbeiten.
und „Sicherheitsprüfungscheckliste" auf Seite
.
41.
44.
und „Sicherheitsprüfungscheckliste" auf Seite
https://www.youtube.com/playlist?list=
„DWC Einbaurahmen aus dem
„Abdeckung des Einbaurahmens
.
Kapitel 5 Prozeduren beim Hardwareaustausch
35, um
35, um
95
