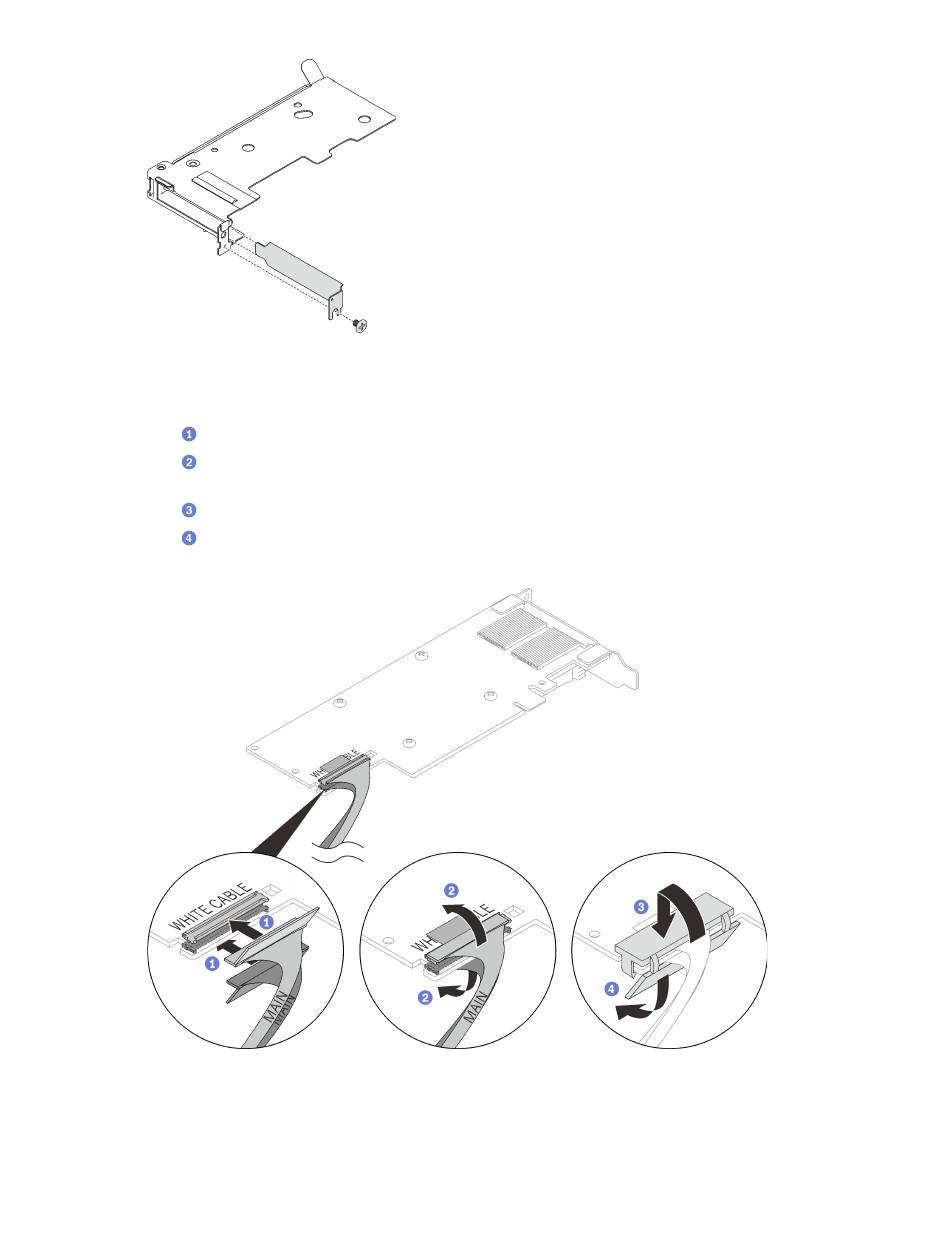

Abbildung 105. Entfernen der Abdeckblende
Schritt 2. Verbinden Sie das Kabel bei gemeinsam genutzten oder Socket Direct-Konfigurationen.
a.
Stecken Sie die Anschlüsse vorsichtig in die Steckplätze.
b.
Schließen Sie die Kabelabdeckungen. Drücken Sie die Kabelabdeckungen leicht nach
unten, bis sie einrasten.
c.
Setzen Sie die zwei Verriegelungen in die Schlitze neben den Anschlüssen ein.
d.
Schließen Sie die Abdeckungen der Kabelklemmen und drücken Sie sie leicht, um die
Anschlüsse zu sichern.
Abbildung 106. Installation des Kabels des PCIe-Adapters
Achtung:
.
Kapitel 5
Prozeduren beim Hardwareaustausch
119
