Netzschalter für Knoten mit Anzeige (grün): Mit diesem Schalter können Sie den Knoten manuell ein-
8
und ausschalten. Die Betriebsanzeige kann den folgenden Status aufweisen:
Aus: Es besteht keine Stromversorgung oder das Netzteil oder die Anzeige selbst ist defekt.
Schnelles Blinken (viermal pro Sekunde): Der Knoten wird ausgeschaltet und ist nicht zum Einschalten
bereit. Der Netzschalter ist deaktiviert. Dieser Zustand hält ungefähr 5 bis 10 Sekunden an.
Langsames Blinken (einmal pro Sekunde): Der Knoten ist ausgeschaltet und ist zum Einschalten bereit.
Sie können den Netzschalter drücken, um den Knoten einzuschalten.
Ein: Der Knoten ist eingeschaltet.
Externes Diagnosegerät
Das externe Diagnosegerät ist eine externe Einheit, die über ein Kabel mit dem Server verbunden ist, und
ermöglicht einen schnellen Zugriff auf Systeminformationen wie Fehler, Systemstatus, Firmware, Netzwerk
sowie Diagnoseinformationen.

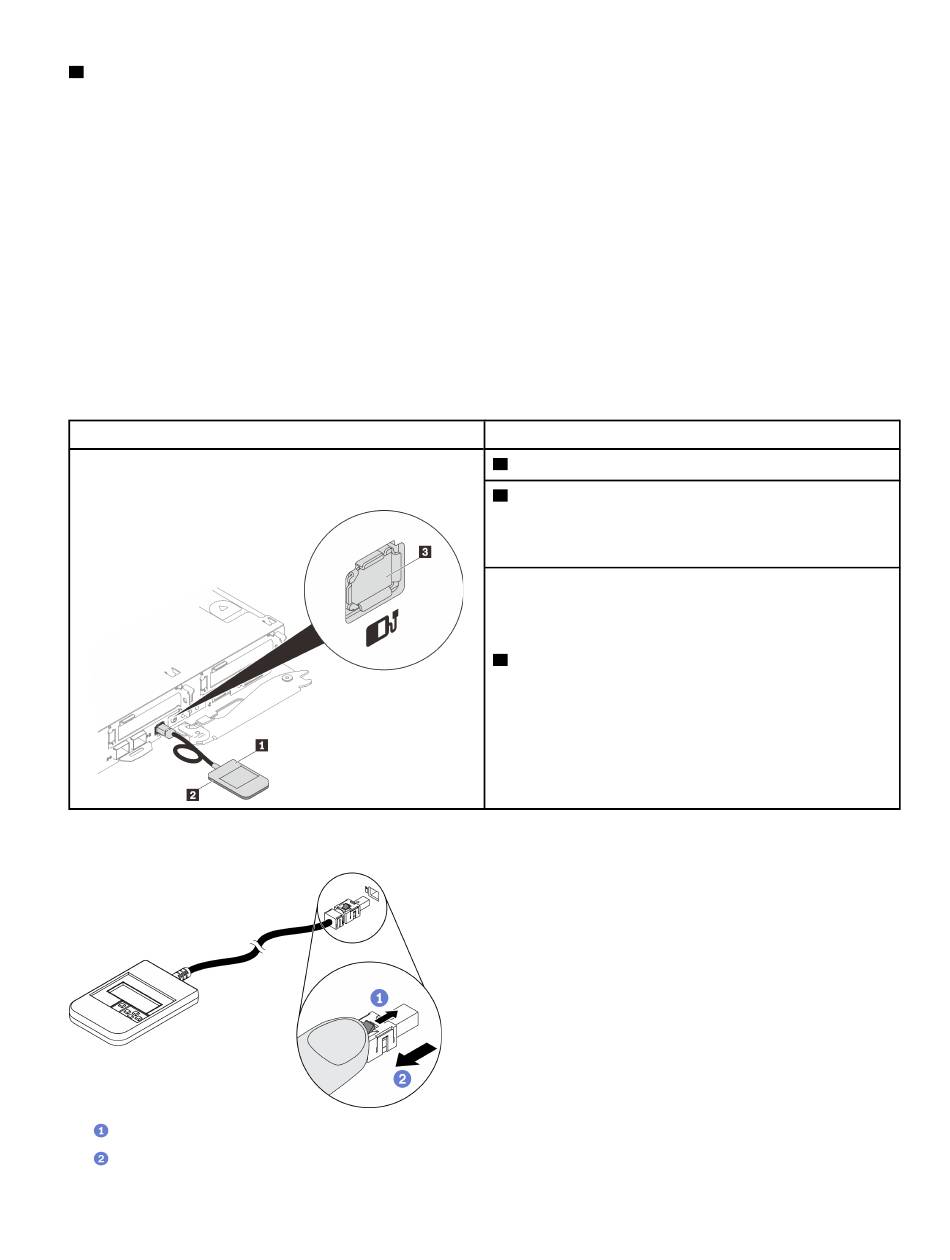

Position des externen Diagnosegeräts
Position
Das externe Diagnosegerät ist mit einem externen Kabel
an den Server angeschlossen.
Anmerkung: Folgen Sie diesen Anweisungen, wenn Sie das externe Diagnosegerät abziehen:
Drücken Sie die Plastikklammer am Stecker nach vorne.
Halten Sie die Klammer gedrückt und ziehen Sie das Kabel aus dem Anschluss.
Nummern
Externes Diagnosegerät
1
Magnetische Unterseite
2
Mit dieser Komponente kann das Diagnosegerät seitlich
am Rack oder darauf befestigt werden, damit Sie die
Hände für Wartungsarbeiten frei haben.
Externer Diagnoseanschluss
3
Der Anschluss befindet sich an der Vorderseite des
Servers und wird zum Anschließen eines externen
Diagnosegeräts verwendet.
