KVM-Verteilerkabel verfügt über Anschlüsse für ein Anzeigegerät (Video), einen USB 3.0-Anschluss (5 Gbit/s)
für eine USB-Tastatur und eine USB-Maus sowie über einen seriellen Schnittstellenanschluss.
In der folgenden Abbildung sind die Anschlüsse und Komponenten für das KVM-Verteilerkabel angegeben.

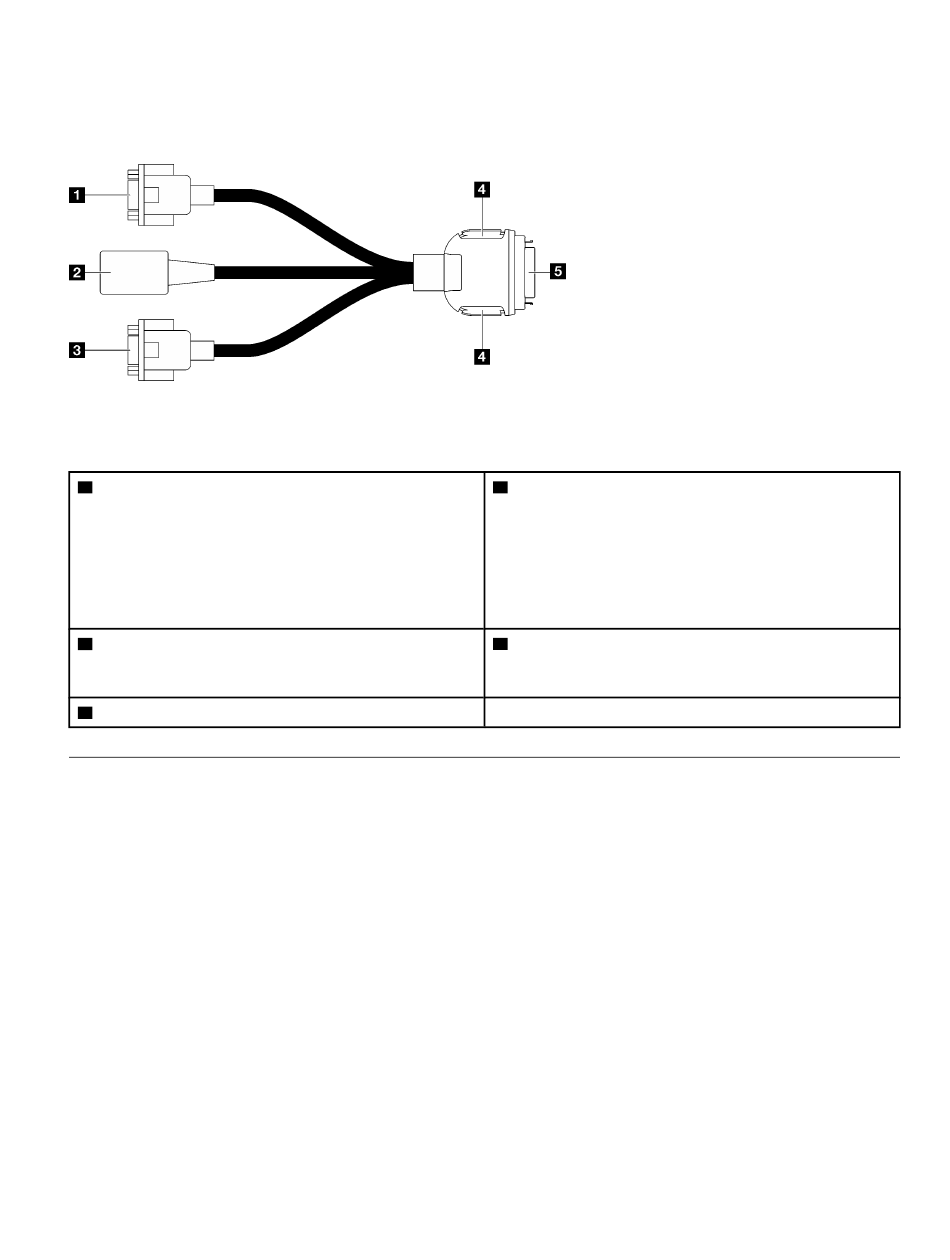

Abbildung 4. Anschlüsse und Komponenten am KVM-Verteilerkabel
Tabelle 4. Anschlüsse und Komponenten am Konsolenverteilerkabel
Serieller Anschluss
1
USB 3.0 (5 Gbit/s)/USB 2.0-Anschluss (mobile XCC-
2
Verwaltung wird nur vom USB 2.0-Anschluss am KVM-
Verteilerkabel unterstützt)
VGA-Anschluss
3

Layout der Systemplatine (Rechenknoten)

Die Abbildungen in diesem Abschnitt enthalten Informationen über die Anschlüsse, Schalter und Brücken,
die auf der Systemplatine verfügbar sind.
Weitere Informationen zu den Anzeigen auf der Systemplatine finden Sie unter
Systemplatine" auf Seite
Anschlüsse auf der Systemplatine
In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatine dargestellt.
227.
Sicherungsknöpfe
4
• Entfernen – Drücken Sie die Knöpfe. Ziehen Sie das
KVM-Verteilerkabel anschließend vom Server ab.
• Installation – Drücken Sie die Knöpfe, während Sie das
KVM-Verteilerkabel an den Server anschließen. Lassen
Sie die Knöpfe anschließend los, um das KVM-
Verteilerkabel am Gehäuse zu sichern.
wird mit dem KVM-Anschluss an der Vorderseite des
5
Servers verbunden. Siehe
„Anzeigen auf der
Kapitel 2
„Vorderansicht" auf Seite 17.
.
Serverkomponenten
19
