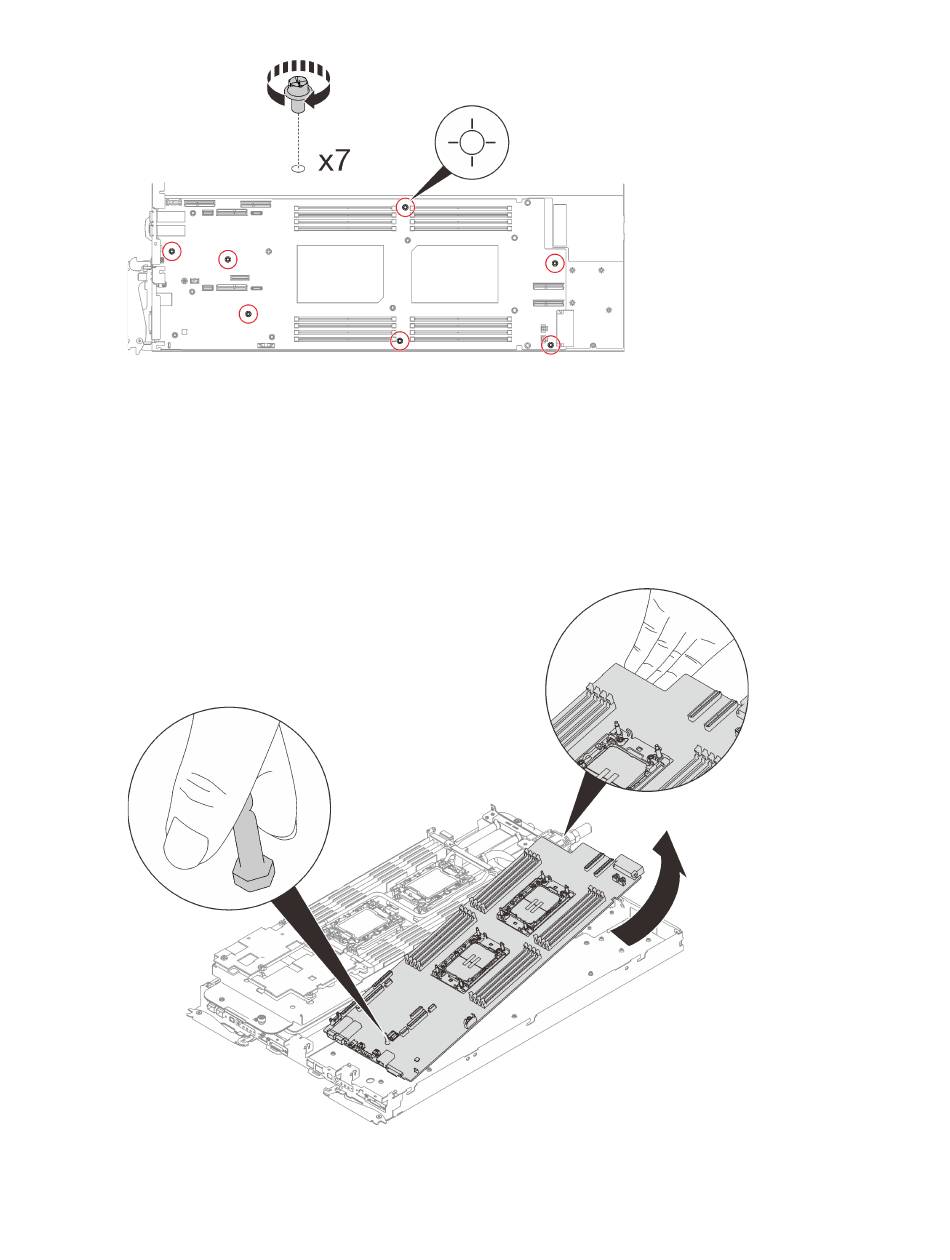

Abbildung 189. Entfernen der Schrauben der Systemplatine
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch.
Schritt 4. Halten Sie den Führungsstift vorsichtig fest und neigen Sie die Systemplatine. Schieben Sie die
Systemplatine dann vorsichtig nach hinten und heben Sie sie aus dem Knoten heraus.
Anmerkung: Berühren Sie die Anschlüsse auf der Systemplatine nicht. Achten Sie darauf, keine
umliegenden Komponenten im Knoten zu beschädigen.
Abbildung 190. Entfernen der Systemplatine
184
ThinkSystem SD650 V3 Neptune DWC Einbaurahmen Benutzerhandbuch
